¿Qué es una brida de cuello para soldar?

La brida de cuello soldable es una brida forjada con un cuello cónico largo que se solda a tope al tubo, de modo que la unión alcanza casi la resistencia de la propia pared. Esa geometría la convierte en la opción habitual en servicios de alta presión, alta temperatura y fluidos peligrosos, y cada unión sigue necesitando las juntas de brida adecuadas para sellar.

Diseño de la brida de cuello soldable

La brida de cuello soldable tiene forma de disco y se articula en cuatro elementos. El cuello se estrecha de forma gradual desde el anillo hasta el extremo de soldadura, donde el espesor coincide con el del tubo. La transición dispersa la tensión concentrada en la unión brida-tubería, aporta rigidez y evita que los momentos flectores agrieten el conjunto. El extremo del cuello lleva un bisel en V o en U ajustado al diámetro exterior del tubo, listo para soldadura a tope de penetración total.

• Anillo de la brida — base en forma de disco, con orificios de perno repartidos para el apriete con la brida correspondiente.
• Cuello cónico — distingue a esta brida de las deslizantes o de solape: el espesor disminuye hacia el tubo y suele igualar al de la pared.
• Cara de sellado — se mecaniza en la cara de la brida y se elige según el fluido, la presión y la junta.
• Bisel de soldadura — preparación en V o en U ajustada al diámetro exterior del tubo para soldadura a tope.

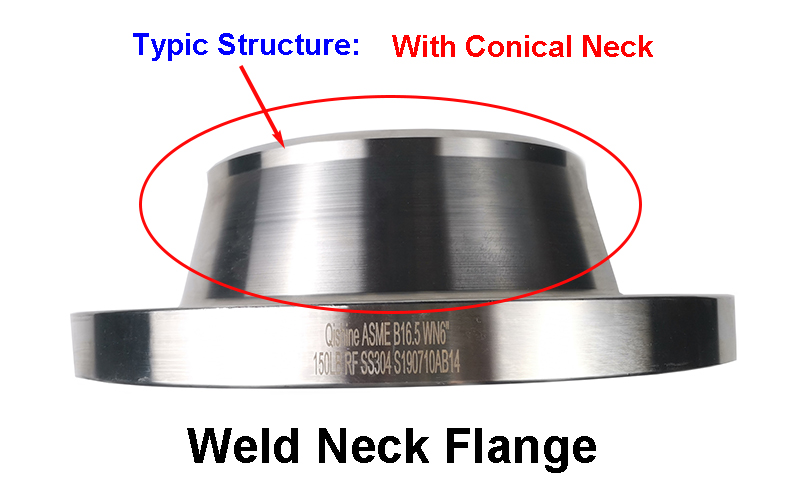

Brida de cuello soldable: el cuello cónico es la característica que define el tipo.

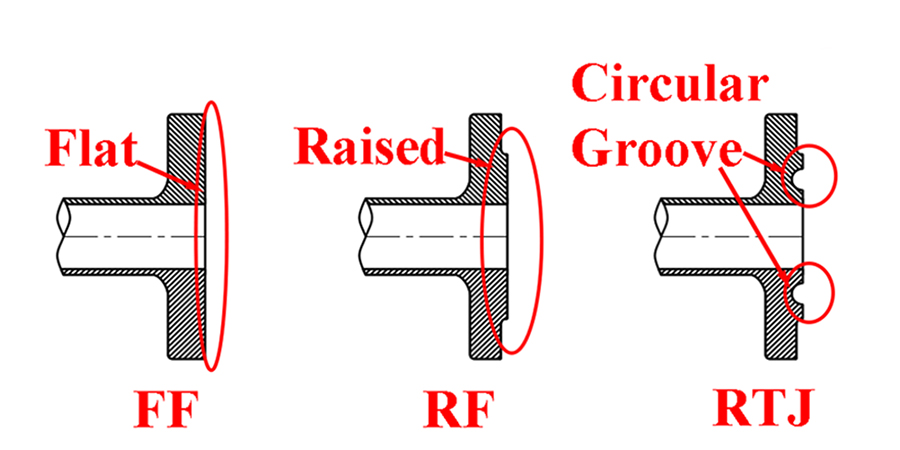

Caras de sellado de la brida de cuello soldable; la elección depende del fluido, la presión y la junta.

Los materiales habituales son el acero al carbono A105, el acero inoxidable F304/F316 y el acero aleado F11/F22, elegidos según corrosión, temperatura y resistencia.

Instalación y conexión a la tubería

La brida de cuello soldable se une al tubo por soldadura a tope de penetración total, y ese cordón es lo que le da ventaja sobre la brida deslizante, que se solda a filete. Las etapas principales son:

• Alineación — alinee el extremo del tubo y el bisel por diámetro interior o exterior para dejar los pasos a ras; un escalón interior genera turbulencia y acumula depósitos. Compruebe con escuadra la perpendicularidad de la cara respecto al eje del tubo.
• Soldadura — multipaso según un registro de calificación de procedimiento (PQR) válido. Como el espesor del cuello sigue al de la pared, la zona soldada trabaja con tensión uniforme y sin cambios de sección.
• Tratamiento térmico y ensayo no destructivo — el acero aleado y las paredes gruesas suelen requerir tratamiento térmico posterior (PWHT) para aliviar la tensión residual, seguido de ensayo radiográfico o ultrasónico que descarte grietas y falta de fusión.
• Apriete — monte los pernos y las juntas indicados y apriete con llave dinamométrica en estrella y en varias etapas, para comprimir la cara de forma uniforme.

Alineación y soldadura: cordón a tope de penetración total.

Características de la unión: el cordón equivale al material base y el cuello cónico aporta flexibilidad, por lo que la unión resiste la fatiga por expansión térmica, pulsaciones de presión y cargas externas.

Dónde se emplean las bridas de cuello soldable

La brida de cuello soldable se especifica donde la tubería trabaja a alta o baja temperatura, alta presión o con fluidos peligrosos. En la práctica se eligen las bridas de tubería de este tipo para cuatro grupos de servicio:

• Alta temperatura y presión — refino, craqueo catalítico, hidroprocesamiento y vapor principal en centrales térmicas: la temperatura supera a menudo 400 °C (752 °F) y la presión llega a la Clase 900 (15,0 MPa) o a la Clase 2500 (42,0 MPa).
• Fluidos peligrosos — sulfuro de hidrógeno, hidrógeno, tolueno: la soldadura a tope elimina una vía de fuga y queda solo la cara con junta. Las versiones RTJ llevan junta de anillo metálico que mantiene el sellado ante las oscilaciones de presión.
• Cargas externas complejas — boquillas de bombas, compresores y válvulas grandes, y plataformas marinas con cargas de viento y oleaje, donde la unión soporta vibración, momentos flectores y tracción axial.
• Baja temperatura y criogenia — plantas de GNL y separación de aire hasta -196 °C (-321 °F), en acero inoxidable austenítico o acero al carbono para bajas temperaturas: el cuello cónico limita la tensión por contracción y evita la fractura frágil.

Selección y normas

La brida de cuello soldable cuesta más de fabricar y montar que una deslizante o de solape, pero aporta integridad estructural, resistencia a la fatiga y fiabilidad de sellado durante toda la vida de la línea. Selección según ASME B16.5, ASME B16.47 o GB/T 9124, ajustando clase, cara y material al fluido y a la temperatura.

• Ajuste la clase de presión y el tipo de cara al fluido, la temperatura y la junta.
• Ajuste el espesor del cuello al calibre del tubo para una transición suave en el cordón.
• Pida pernos y junta junto con la brida para montar la unión completa en obra.

Preguntas frecuentes

¿En qué se diferencia una brida de cuello soldable de una brida deslizante?

La de cuello soldable se solda a tope a través del cuello cónico: el cordón alcanza penetración total y la unión resiste flexión y fatiga. La deslizante se monta sobre el tubo y se une a filete: más barata, pero más débil ante cargas cíclicas y altas temperaturas.

¿Qué caras de sellado puede llevar una brida de cuello soldable?

Se mecanizan caras plana, elevada, macho y hembra, lengüeta y ranura y junta de tipo anillo. La RF cubre la tubería de proceso; la RTJ se elige para presiones más altas con junta de anillo metálico.

¿Siempre hace falta un tratamiento térmico posterior a la soldadura?

No. Depende del material y del espesor de pared. Las uniones de pared delgada en acero al carbono suelen soldarse sin él; el acero aleado y las paredes gruesas lo requieren para aliviar la tensión residual antes del ensayo.

¿Puede usarse una brida de cuello soldable en servicio criogénico?

Sí. Las bridas en acero inoxidable austenítico o en acero al carbono para bajas temperaturas se emplean hasta -196 °C (-321 °F) en plantas de GNL y separación de aire; el cuello cónico limita la tensión por contracción y evita la fractura frágil.
