También te puede gustar
Nombre: Espárrago de doble extremo Fujian Monel 400 Material: Monel 400 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Resistente al ácido fluorhídricoQS Fastener: Monel 400 Double End Stud
Nombre: Espárrago de doble extremo Inconel 625 Material: Inconel 625 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 625 Double End Stud
Nombre: Sujetador de alta resistencia Xiamen Inconel 600 Material: Inconel 600 Norma: ASME Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 High Strength Fastener
Nombre: Perno prisionero Inconel 600 Putian Material: Inconel 600 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 Stud Bolt

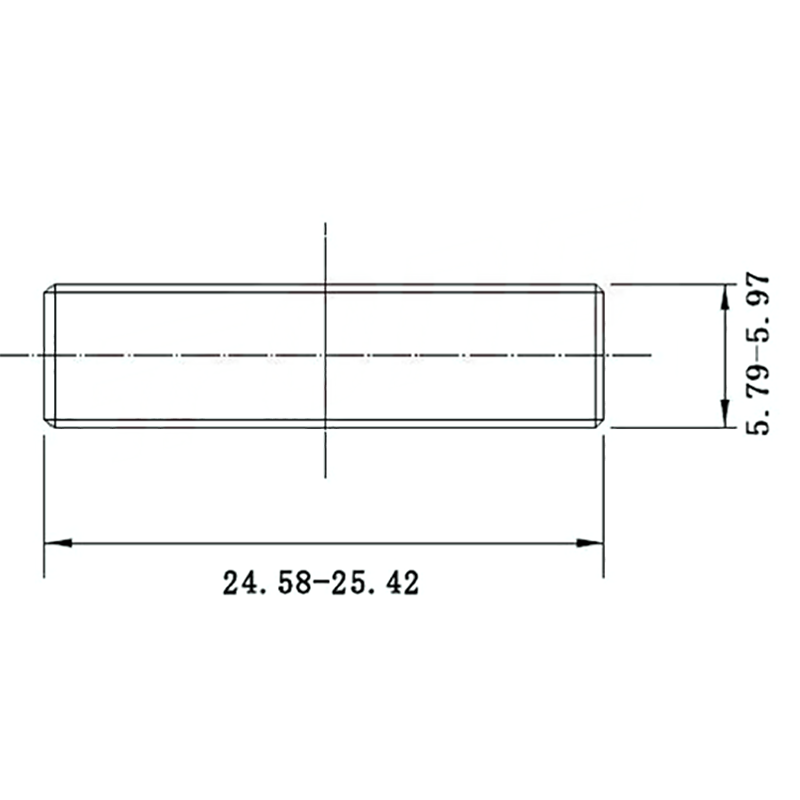

Perno prisionero M6 DIN976 está forjado con precisión en acero inoxidable SS304, con acabado natural, lo que le confiere simultáneamente excelente resistencia a la corrosión y alta resistencia mecánica. Longitud total 25 mm, rosca M6 × 1 mm de paso grueso, cumple exactamente con la norma DIN976. Apto para entornos exigentes como plantas químicas, equipos alimentarios y aplicaciones marinas. Stock abundante para evitar retrasos en su proyecto.
Perno prisionero M6 DIN976 pertenece a la familia de elementos de fijación de acero inoxidable austenítico; su resistencia a la corrosión depende, ante todo, del material base y del estado superficial. Tomando AISI 304 (06Cr19Ni10) como ejemplo, la microestructura es austenita monofásica con Cr ≥ 18 %, Ni ≥ 8 % y una película pasiva de Cr₂O₃ de ~2–5 nm de espesor. Bajo condiciones continuas de niebla salina ISO 9227 (5 % NaCl, 35 °C, pH 6,5–7,2), la concentración crítica de iones cloruro para el material sin tratar es aproximadamente 0,03 mol/L. El tiempo natural de ruptura de la pasividad, T₀, en el ensayo de niebla salina neutra (NSS) puede estimarse mediante la expresión:
T₀ ≈ k · (Ra)^-0,5 · (Cr_eq)²,
donde k es un coeficiente de proceso (0,8–1,2 h·μm^0,5), Ra es la rugosidad superficial (espejo Ra ≤ 0,2 μm, torneado Ra 0,8–1,6 μm, forjado en caliente Ra 3–6 μm) y Cr_eq es el equivalente efectivo de cromo. Los datos empíricos indican:
- la cabeza del Perno prisionero M6 DIN976 tras embutición en frío presenta Ra ≈ 1,0 μm, T₀ ≈ 48 h;
- la tuerca del Perno prisionero M6 DIN976 después de roscar y desbarbar presenta Ra ≈ 0,6 μm y, gracias a la geometría cerrada, reduce la deposición de Cl⁻, alcanzando T₀ ≈ 96 h.
T₀ ≈ k · (Ra)^-0,5 · (Cr_eq)²,
donde k es un coeficiente de proceso (0,8–1,2 h·μm^0,5), Ra es la rugosidad superficial (espejo Ra ≤ 0,2 μm, torneado Ra 0,8–1,6 μm, forjado en caliente Ra 3–6 μm) y Cr_eq es el equivalente efectivo de cromo. Los datos empíricos indican:
- la cabeza del Perno prisionero M6 DIN976 tras embutición en frío presenta Ra ≈ 1,0 μm, T₀ ≈ 48 h;
- la tuerca del Perno prisionero M6 DIN976 después de roscar y desbarbar presenta Ra ≈ 0,6 μm y, gracias a la geometría cerrada, reduce la deposición de Cl⁻, alcanzando T₀ ≈ 96 h.
Si Ra > 2 μm, la densidad de defectos en la película pasiva aumenta exponencialmente y el potencial local de picadura E_pit puede descender de +0,25 VSCE a –0,10 VSCE, acortando la vida en niebla salina a < 24 h.
Qishine aplica un tratamiento compuesto al Perno prisionero M6 DIN976: ① electropulido que reduce Ra a ≤ 0,1 μm y elimina microgrietas; ② nitruración-oxidación en vacío a baja temperatura que genera una capa de difusión fase S + Cr₂N con dureza HV0,1 1200–1400 y una película dúplex Cr₂O₃/Fe₃O₄ de 0,5–1,0 μm de espesor total; ③ sellante híbrido de fluorozirconato-silano, película seca 0,3 μm, ángulo de contacto > 110°, coeficiente de permeación de Cl⁻ reducido en dos órdenes de magnitud. Ensayos según GB/T 10125 NSS confirman:
- Perno prisionero M6 DIN976 estándar ≥ 1000 h (clasificación ISO 9227 ≤ 10 % de óxido rojo);
- arandela plana elástica Perno prisionero M6 DIN976, debido a concentración de tensiones en aristas tras embutición (Ra local 0,3–0,4 μm), vida ≥ 500 h;
- Perno prisionero M6 DIN976 tipo carruaje con radio R deformado en frío > 30 % y tensiones residuales de tracción > +200 MPa, puede inducir fisuras transgranulares por corrosión bajo tensión, vida solo 300–400 h; requiere posterior granallado + sellado secundario para cumplir.
- Perno prisionero M6 DIN976 estándar ≥ 1000 h (clasificación ISO 9227 ≤ 10 % de óxido rojo);
- arandela plana elástica Perno prisionero M6 DIN976, debido a concentración de tensiones en aristas tras embutición (Ra local 0,3–0,4 μm), vida ≥ 500 h;
- Perno prisionero M6 DIN976 tipo carruaje con radio R deformado en frío > 30 % y tensiones residuales de tracción > +200 MPa, puede inducir fisuras transgranulares por corrosión bajo tensión, vida solo 300–400 h; requiere posterior granallado + sellado secundario para cumplir.
En resumen, la vida en niebla salina del Perno prisionero M6 DIN976 depende de la combinación de material, rugosidad superficial, tensiones residuales e integridad del sellado; el proceso Qishine, reduciendo Ra, introduciendo películas densas multicapa y aliviando tensiones, incrementa la resistencia a la corrosión de los elementos de fijación 304 en más de veinte veces; sin embargo, las zonas de cambio brusco de geometría deben evaluarse individualmente.
