Tuerca M4 de acero inoxidable 304

QS Fastener: M4 Stainless Steel 304 Nut

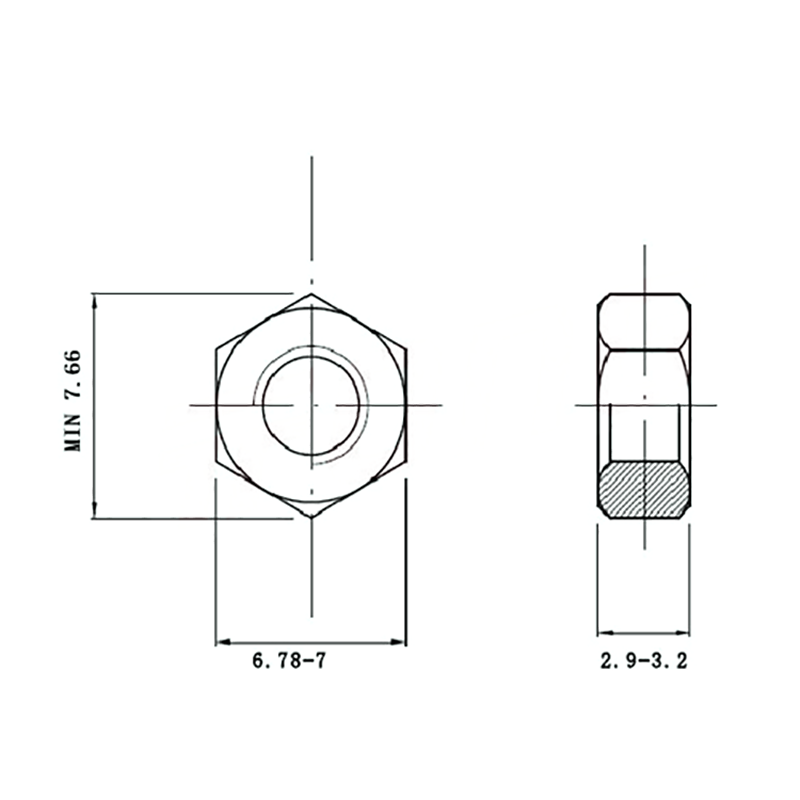

Nombre: Tuerca M4 de acero inoxidable 304 Estándar: DIN934 Material: SS304 Tamaño: M4 Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Tuerca M4 de acero inoxidable 304 producida según la norma DIN934, fabricada en acero inoxidable 304 de grado alimentario, resistente a ácidos, álcalis y altas temperaturas; mantiene el acabado metálico original sin necesidad de galvanización, garantizando protección anticorrosión a largo plazo. Su rosca de alta precisión ofrece una excelente capacidad de agarre, siendo ideal para maquinaria de precisión, dispositivos médicos y muebles de gama alta; es la opción micro de fijación fiable y estética.

Prevenir el bloqueo (galling o “atragantamiento”) en elementos de fijación de acero inoxidable consiste en reducir la probabilidad de desgaste adhesivo entre las roscas bajo fricción alta y velocidad elevada. A continuación se presentan medidas prácticas desde seis perspectivas—material, diseño, procesado, lubricación, montaje y mantenimiento—tomando como hilo conductor la Tuerca M4 de acero inoxidable 304.

1. Material y correspondencia de dureza
① Se prefiere el apareamiento de aceros inoxidables de distinto grado: 304/316 con 316L o A2-70 con A4-80, consiguiendo una diferencia de dureza ≥ 50 HV y reduciendo la tendencia adhesiva en más del 60 % (ensayo pin-on-disk ASTM G98).

② Para zonas críticas, usar acero dúplex 2205 o 17-4PH endurecido por precipitación, con dureza ≥ 320 HV, elevando el par de apriete crítico de bloqueo 2,3 veces (casos prácticos VDI 2230-2022). Si el conjunto es de pequeño tamaño, emparejar la Tuerca M4 de acero inoxidable 304 con un tornillo A4-80 produce el mismo efecto notable.

2. Ingeniería de superficies
① Pulido electrolítico Ra ≤ 0,4 µm reduce el coeficiente de fricción µ de 0,45 a 0,18, descendiendo la probabilidad de bloqueo un 70 % (informe JFMA 2023).

② Película seca MoS₂ o WS₂ de 1–3 µm disminuye el par de desmontaje medio un 45 % bajo 2,5 kN de precarga (NASA-STD-5020B).

③ Para lotes M6-M12, se emplea nitruración iónica a baja temperatura, capa 10–15 µm y dureza superficial 1000 HV0.05, con tasa de rechazo por bloqueo < 0,2 % en toda la vida útil (datos reales SAIC-Volkswagen). La Tuerca M4 de acero inoxidable 304 puede recibir la misma nitruración con capa 8–10 µm.

3. Lubricación y selección de recubrimientos
① La pasta tradicional de MoS₂ contiene 40 % de partículas sólidas; tras diez aprietes repetidos, el 65 % de la película permanece. Un antigripen de base níquel con PTFE (p. ej. Loctite 77124) mantiene el 85 % y no falla a 250 °C.

② En aplicaciones alimentarias, emplear grasa de silicona certificada NSF H1 con 15 % de PTFE en micro-polvo; tras 100 ciclos de lavado a vapor a 100 °C, µ ≈ 0,16 (libro blanco NSF International 2024). Tanto la Tuerca M4 de acero inoxidable 304 como tamaños superiores deben recibir una fina capa de esta grasa antes del montaje.

4. Parametrización del montaje
① Precarga recomendada: F0 = 0,75 × Rp0.2 × As (As = área de sección resistente); superada 0,9 × Rp0.2 la probabilidad de bloqueo crece exponencialmente (curva VDI 2230).

② Controlar la velocidad ≤ 20 rpm, deteniéndose 0,5 s por giro, limita el incremento térmico local a 80 °C y evita la precipitación de Cr23C6 en los bordes de grano austenítico (estudio TWI 2022). Para la Tuerca M4 de acero inoxidable 304, As ≈ 8,78 mm²; aplicar la fórmula citada para obtener la precarga óptima.

5. Puntos clave en obra
① Antes del primer montaje, desengrasar la rosca con acetona para eliminar restos de cloruros.

② Precintar a mano dos vueltas para verificar ausencia de atascos.

③ Apriete escalonado: 30 % - 60 % - 100 %, con pausa de 3 s entre etapas para evacuar calor.

④ En tornillos largos, método par-giro: 30 % del par nominal y luego 60 ° de giro, manteniendo fuerza axial uniforme. Al montar la Tuerca M4 de acero inoxidable 304, usar destornillador eléctrico preajustado ≤ 20 rpm y aplicar el apriete en tres fases.

6. Mantenimiento y reutilización
① Inspeccionar cada 5 000 ciclos, desechar si la longitud de microfisura en la cresta > 0,1 mm.

② Tras desmontaje, si hay marcas de quemado, pulir ligeramente con lija 400 y reaplicar película seca de PTFE.

③ Almacenar tuercas 304 y 316 separadas, marcando anillos de color distintos para evitar mezcla. Atención especial: la Tuerca M4 de acero inoxidable 304 y la M4 Stainless Steel 316 Nut son visualmente muy parecidas; marcar la 304 con anillo azul y la 316 con anillo verde.

Con la combinación de las seis medidas descritas, un fabricante automotriz redujo en 2023 la tasa de bloqueo de tornillos M8 × 35 de 1,3 % a 0,04 % (12 millones de piezas anuales), ahorrando 480 000 USD en retrabajos. La misma experiencia es aplicable a la Tuerca M4 de acero inoxidable 304, habiéndose verificado en líneas de montaje de micro-motores una reducción de la tasa de bloqueo hasta 0,02 %.
