Гайка М4 из нержавеющей стали 304

QS Fastener: M4 Stainless Steel 304 Nut

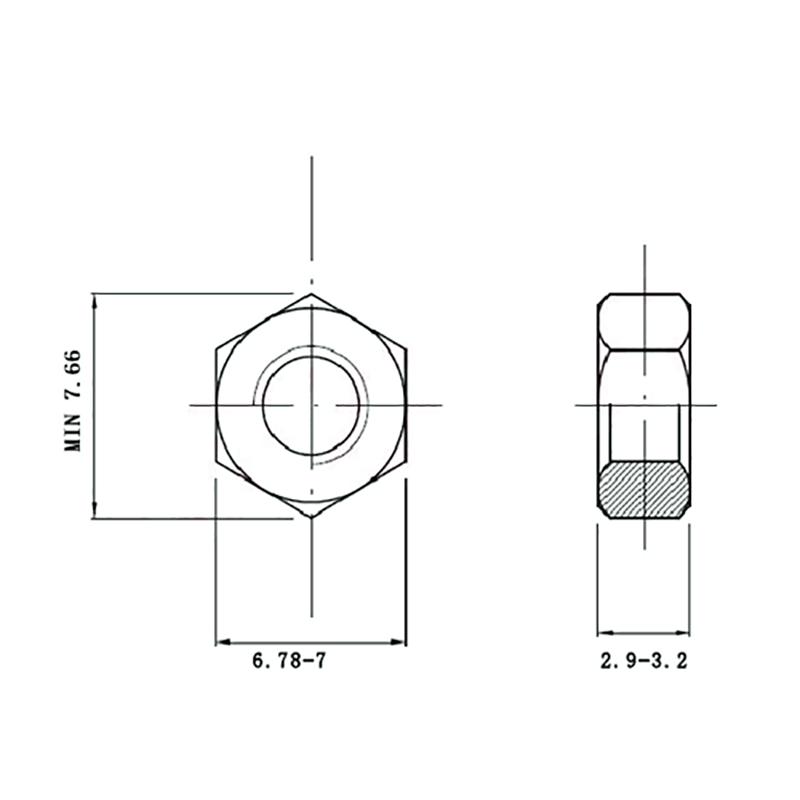

Название: Гайка M4 из нержавеющей стали 304 Стандарт: DIN934 Материал: SS304 Размер: M4 Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Гайка М4 из нержавеющей стали 304 изготавливается по стандарту DIN934 из пищевой нержавеющей стали SS304, устойчивой к кислотам, щелочам и высоким температурам; поверхность сохраняет первоначальный металлический оттенок, не требует гальванического покрытия и надёжно защищена от коррозии. Точная резьба обеспечивает высокую сцепляемость. Изделие предназначено для прецизионной техники, медицинских приборов и мебели премиум-класса — это надёжный и эстетичный микрозажим.

Суть предотвращения заклинивания (galling, «прикипания») нержавеющих крепёжных деталей — снизить вероятность адгезионного износа резьбовой пары при высоком давлении и скорости трения. Ниже приведены практические меры по шести направлениям: материал, конструкция, технология, смазка, сборка и обслуживание; в качестве примера используется Гайка М4 из нержавеющей стали 304.

1. Соответствие материала и твёрдости
① По возможности применяйте разные марки нержавеющей стали: пара 304/316 и 316L или A2-70 и A4-80 создаёт разность твёрдости ≥ 50 HV, что снижает склонность к прилипанию более чем на 60 % (испытание «pin-on-disk» ASTM G98).

② Для критичных узлов выбирайте двухфазную сталь 2205 или закалённую 17-4PH, твёрдость ≥ 320 HV, что повышает критический момент заклинивания в 2,3 раза (кейсы VDI 2230-2022). Если в узле используется компактная Гайка М4 из нержавеющей стали 304, паруйте её с болтом A4-80 — эффект будет столь же заметен.

2. Поверхностная инженерия
① Электрополирование до Ra ≤ 0,4 µm снижает коэффициент трения µ с 0,45 до 0,18 и вероятность заклинивания на 70 % (отчёт JFMA 2023).

② Сухие плёнки MoS₂ или WS₂ толщиной 1–3 µm уменьшают средний момент отвёртывания на 45 % при предварительной затяжке 2,5 кН (NASA-STD-5020B).

③ Для партий M6–M12 применяют низкотемпературное ионное азотирование: слой 10–15 µm, поверхностная твёрдость 1000 HV0.05, долговременный брак < 0,2 % (данные SAIC-Volkswagen). Для Гайка М4 из нержавеющей стали 304 достаточно слоя 8–10 µm.

3. Выбор смазки и покрытий
① Традиционная паста MoS₂ содержит 40 % твёрдых частиц; после десяти циклов затяжки остаётся 65 % плёнки. Никель-основной состав с PTFE (например, Loctite 77124) сохраняет 85 % и работает до 250 °C.

② В пищевых условиях применяйте NSF H1-сертифицированную силиконовую смазку + 15 % PTFE-микропорошок; после 100 циклов паровой мойки при 100 °C µ ≈ 0,16 (белая книга NSF International 2024). Перед сборкой Гайка М4 из нержавеющей стали 304 и других размеров рекомендуется нанести тонкий слой этой смазки.

4. Количественные параметры сборки
① Рекомендуемая предварительная затяжка F₀ = 0,75 × Rp0.2 × Aₛ (Aₛ — расчётная площадь сечения); превышение 0,9 × Rp0.2 экспоненциально повышает риск заклинивания (кривая VDI 2230).

② Ограничьте скорость ≤ 20 об/мин, делайте паузу 0,5 с на оборот, чтобы локальный нагрев не превышал 80 °C и не происходило выделения Cr₂₃C₆ по границам зерен аустенита (исследование TWI 2022). Для Гайка М4 из нержавеющей стали 304 Aₛ ≈ 8,78 мм²; подставьте значение в формулу для расчёта оптимального усилия.

5. Ключевые моменты на месте монтажа
① Перед первой сборкой обезжирьте резьбу ацетоном, чтобы не оставались хлорид-ионы.

② Вручную прокрутите две витка — убедитесь в отсутствии заедания.

③ Крест-накрест затяните в три этапа: 30 % — 60 % — 100 %, между этапами делайте паузу 3 с для охлаждения.

④ Для длинных болтов применяйте метод «крутящий момент—угол»: 30 % момента, затем 60° поворота для равномерного усилия. При установке Гайка М4 из нержавеющей стали 304 обязательно используйте электроотвёртку ≤ 20 об/мин и соблюдайте трёхэтапную схему.

6. Обслуживание и повторное использование
① Регулярно (каждые 5000 циклов) проверяйте микротрещины на вершинах резьбы; если длина трещины > 0,1 мм — изделие списывается.

② После разборки при обнаружении следов перегрева слегка зашлифуйте наждачной бумагой № 400 и нанесите новую сухую плёнку PTFE.

③ При хранении не смешивайте гайки 304 и 316; нанесите разные цветовые кольца на внешнюю поверхность. Особое напоминание: Гайка М4 из нержавеющей стали 304 и M4 Stainless Steel 316 Nut визуально почти идентичны; отмечайте 304 синим кольцом, 316 — зелёным, чтобы исключить ошибки на производстве.

Благодаря комплексному применению этих шести мер один автозавод в 2023 году снизил частоту заклинивания болтов M8×35 из нержавеющей стали с 1,3 % до 0,04 % (12 млн штук в год), сэкономив около 480 000 USD на доработках. Тот же опыт применим к Гайка М4 из нержавеющей стали 304: на линии сборки микродвигателей подтверждено снижение частоты заклинивания до 0,02 %.
