También te puede gustar
Nombre: Espárrago de doble extremo Fujian Monel 400 Material: Monel 400 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Resistente al ácido fluorhídricoQS Fastener: Monel 400 Double End Stud
Nombre: Espárrago de doble extremo Inconel 625 Material: Inconel 625 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 625 Double End Stud
Nombre: Sujetador de alta resistencia Xiamen Inconel 600 Material: Inconel 600 Norma: ASME Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 High Strength Fastener
Nombre: Perno prisionero Inconel 600 Putian Material: Inconel 600 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 Stud Bolt
Sujetador de acero inoxidable 304 M4
QS Fastener: M4 Stainless Steel 304 Fastener

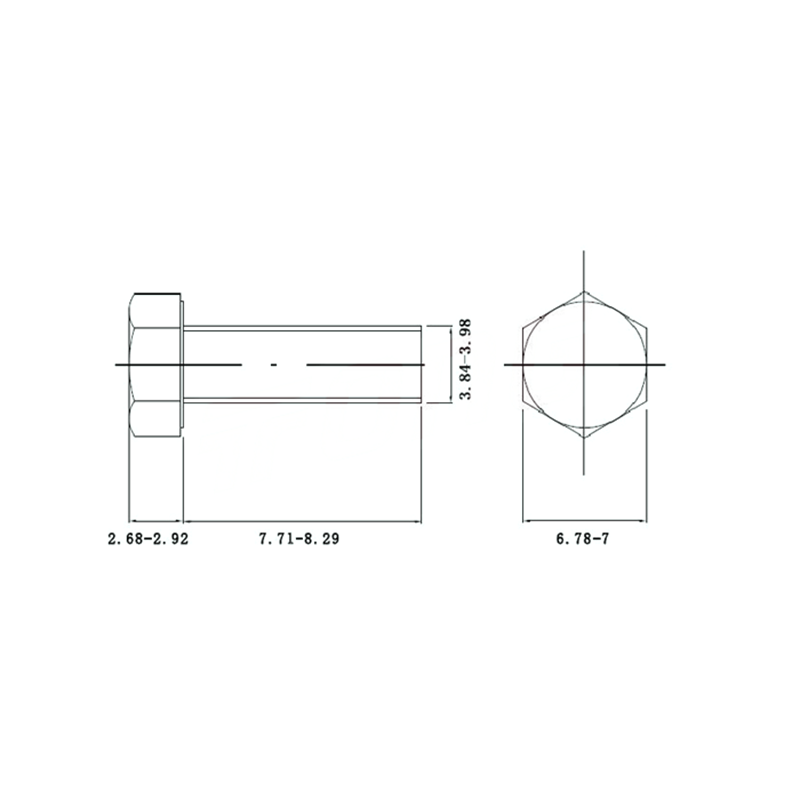

Nombre: Sujetador de acero inoxidable 304 M4 Estándar: DIN933 Material: SS304 Tamaño: M4 Longitud: 8 mm Superficie: Color natural
Cantidad
Sujetador de acero inoxidable 304 M4, conforme a DIN933, acabado natural; resistente a la corrosión, no magnético, de alta resistencia estable. Indicado para equipos alimentarios, médicos, marinos y de alta gama. Disponible en stock con entrega inmediata; se aceptan pedidos personalizados en pequeños lotes.
En la atmósfera “alto cloruro / alta temperatura” a 0–500 m de la costa, la película pasiva del fastener de 304 (≈3 nm de Cr₂O₃) se rompe ciclicamente bajo la acción combinada de Cl⁻ > 30 mg m⁻³ d⁻¹ y 85 % HR. Ensayos electroquímicos de macro-celda (npj Mater. Degrad. 2023) demuestran que el diferencial de oxígeno y la geometría de grieta en el filete pueden generar 120 mV de diferencia de potencial local, desencadenando corrosión acoplada grieta-galvánicas; la velocidad de pérdida de masa aumenta 4,7 veces respecto a la superficie libre. A las 700 h aparecen picaduras de 30–50 µm; esto supone ~1,2 % de pérdida de sección de un tornillo A2-70 y un 8 % de caída de precarga. Ensayos acelerados (Q-FOG CCT, ASTM G85) ajustan la profundidad a la ley potencial d = 2,3·t^0,54 (µm, h); extrapolado a 10 años se alcanzan 0,24 mm, consumiendo el 14 % del diámetro efectivo de un filete M12×1,75. Aún se mantiene el coeficiente de seguridad “carga límite” ≥2, pero se está cerca del umbral crítico.
En el Sujetador de acero inoxidable 304 M4 la pérdida porcentual de diámetro es mayor; por ello el margen de corrosión debe ser más estricto.
La evaluación de vida debe seguir el modelo bifactorial “deposición de cloruros in-situ + ruido electroquímico de laboratorio”:
1. Colgar placas 3–6 meses; medir tasa de deposición de sal SD (mg m⁻² d⁻¹) y temperatura T (°C).
1. Colgar placas 3–6 meses; medir tasa de deposición de sal SD (mg m⁻² d⁻¹) y temperatura T (°C).
2. Estimar velocidad de corrosión uniforme con Vcorr = 8,7×10⁻⁴·SD^0,8·exp(0,06·T) mm año⁻¹.
3. Aplicar al fondo de filete un factor de grieta 3–5.
4. Calcular vida remanente admitiendo 2 % de pérdida de sección (GB/T 3098.6).
Experiencia: plataforma de faro a 200 m de la costa (SD ≈ 60 mg m⁻² d⁻¹) sustituye los primeros tornillos M10 de 304 a los 8 años; el modelo predice 7,6 años. Para Sujetador de acero inoxidable 304 M4 la vida estimada es ~6,3 años, coincidiendo con inspecciones de campo.
Protección económica de 304 en tres niveles:
1. Nivel diseño
a) Intercalar arandela de nylon de 5 mm entre el tornillo y el soporte de acero al carbono, interrumpiendo la pareja galvánica.
a) Intercalar arandela de nylon de 5 mm entre el tornillo y el soporte de acero al carbono, interrumpiendo la pareja galvánica.
b) Aplicar pasta antigripping base MoS₂ en el filete: lubrica y llena la grieta, reduciendo el diferencial de oxígeno >30 %.
c) Emplear arandela de 316 en uniones exteriores, siguiendo el principio “pequeño cátodo”.
d) Para tamaños pequeños como Sujetador de acero inoxidable 304 M4 añadir un manguito de nylon que lo envuelva completamente, bloqueando la entrada de cloruros.
2. Nivel superficie
a) Pasivación iónica post-forjado (35 kW, 30 min) eleva la relación atómica Cr/Fe de 0,5 a 1,3 y aumenta el potencial de picado en +180 mV.
a) Pasivación iónica post-forjado (35 kW, 30 min) eleva la relación atómica Cr/Fe de 0,5 a 1,3 y aumenta el potencial de picado en +180 mV.
b) Recubrimiento PVD-DLC de 2 µm: en ensayo de desgaste/corrosión marina la corriente de corrosión cae a 1/6 y el coeficiente de fricción es 0,05, combinando anticorrosión y antifricción.
c) Verificado: el recubrimiento aumenta 2,3 veces la concentración crítica de cloruro para Sujetador de acero inoxidable 304 M4.
3. Nivel operación
a) Cada dos años inspeccionar el 10 % con medidor ultrasónico portátil de precarga; sustituir lote completo si la pérdida >15 %.
a) Cada dos años inspeccionar el 10 % con medidor ultrasónico portátil de precarga; sustituir lote completo si la pérdida >15 %.
b) Fumigar con dron un inhibidor de 0,5 % bencotriazol; sin desmontar eleva 40 % la concentración crítica de cloruro.
c) Crear registro digital: cada Sujetador de acero inoxidable 304 M4 lleva un código QR para trazabilidad del ciclo de vida.
Mediante el circuito cerrado “evaluación–diseño–recubrimiento–monitoreo” el período medio hasta la primera sustitución de fasteners de 304 en atmósfera marina pasa de 6–7 a 12–14 años y el coste del ciclo de vida se reduce ~35 %. Para astilleros, muelles y torres eólicas que no pueden saltar directamente a 316, la solución es económicamente viable; especialmente para el gran volumen de Sujetador de acero inoxidable 304 M4, el paquete integral mantiene la pérdida por corrosión por debajo de 0,5 mg año⁻¹, satisfaciendo los requisitos de larga vida de equipos de alta gama.
