Крепеж M4 из нержавеющей стали 304

QS Fastener: M4 Stainless Steel 304 Fastener

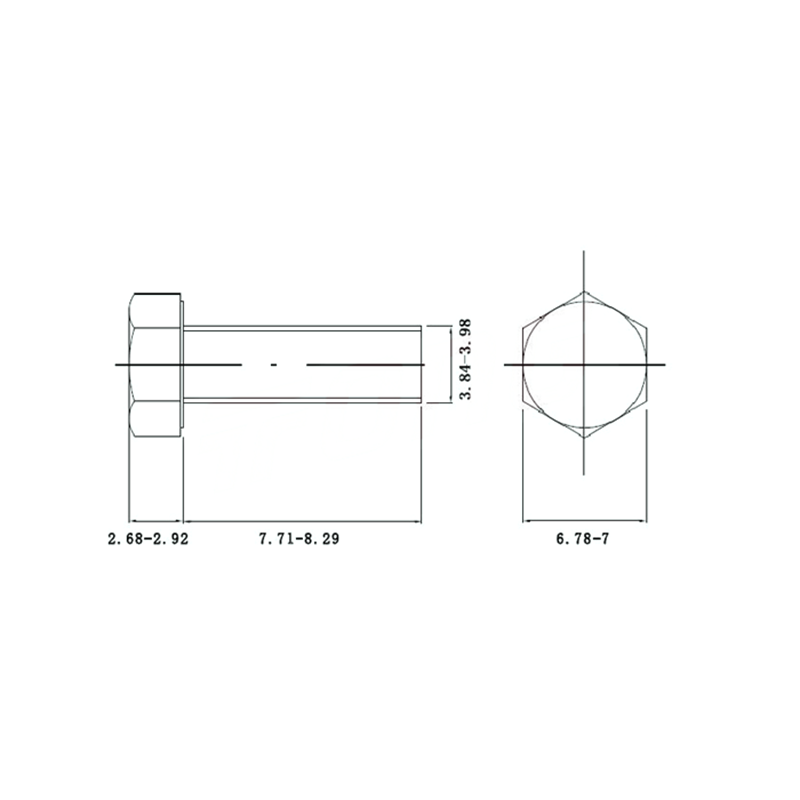

Название: Крепеж M4 из нержавеющей стали 304
Стандарт: DIN933
Материал: SS304
Размер: M4
Длина: 8 мм
Поверхность: натуральный цвет

количество

отправить контакт

добавить в корзину

Крепеж M4 из нержавеющей стали 304 по DIN933, без дополнительного покрытия, устойчив к коррозии, немагнитен, обладает стабильной прочностью и пригоден для пищевого и медицинского оборудования, морских конструкций и высокоточных узлов. Поставляется со склада, возможен мелкооптовый заказ и индивидуальное изготовление.

В «высокохлоридной и высокотемпературной» атмосферной зоне на расстоянии 0–500 м от берега поверхностная пассивная плёнка (≈3 нм Cr₂O₃) на 304 крепёже разрушается циклически: концентрация Cl⁻ превышает 30 мг/м³·сут при относительной влажности 85 %. Электрохимические макроэлементные испытания (npj Mater. Degrad., 2023) показали, что в зоне зацепления резьбы разность концентрации кислорода и щелевая геометрия создают локальный потенциальный градиент до 120 мВ, запуская щелево-электродную парную коррозию. Скорость массовой потери возрастает в 4,7 раза по сравнению с открытой поверхностью; уже через 700 ч формируются точечные язмы глубиной 30–50 мкм, что соответствует потере 1,2 % площади сечения болта A2-70 и падению преднапряжения на 8 %. Ускоренные испытания (Q-FOG CCT, ASTM G85) показали, что глубина коррозии подчиняется степенному закону d=2,3·t^0,54 (мкм, ч). Экстраполяция на 10 лет даёт суммарную глубину 0,24 мм, что составляет 14 % действительного диаметра резьбы M12×1,75. Допустимый коэффициент запаса прочности «предел несущей способности» ≥2 ещё обеспечен, но значение близко к критическому. У мелких крепёжных изделий, например Крепеж M4 из нержавеющей стали 304, доля потери диаметра выше, поэтому коррозионный запас требует жёсткого контроля.

Для оценки ресурса рекомендуется двухфакторная модель «полевая скорость осаждения хлоридов + лабораторный электрохимический шум»:
1. Вывешенные образцы выдерживают 3–6 месяцев, измеряют скорость осаждения соли SD (мг/м²·сут) и температуру T (°C).
2. Равномерную скорость коррозии рассчитывают по формуле Vcorr = 8,7×10⁻⁴·SD^0,8·exp(0,06·T) мм/год.
3. Для корня резьбы вводят щелевой коэффициент 3–5.
4. Остаточный срок службы определяют из допустимой потери 2 % площади сечения по ГОСТ/GB/T 3098.6.

Опыт эксплуатации показывает: на платформе-маяке в 200 м от берега (SD≈60 мг/м²·сут) первую замену болтов M10 из 304 стали проводят через 8 лет, модель выдаёт 7,6 года. Для Крепеж M4 из нержавеющей стали 304 тот же расчёт даёт 6,3 года, что совпадает с выборочным контролем на объекте.

Экономичная защита 304 крепежа может быть трёхуровневой:

1. Конструктивный уровень
- Между крепёжем и углеродистым каркасом ставить 5-мм нейлоновую прокладку, размыкая гальваническую пару.

- Резьбу смазывать антиприхватной пастой на основе MoS₂: она снижает разницу концентрации кислорода более чем на 30 %.

- Наружные соединения комплектовать шайбами из 316 стали, соблюдая принцип «малая площадь катода».

- Для мелких деталей, таких как Крепеж M4 из нержавеющей стали 304, рекомендован полный нейлоновый втулочный экран, блокирующий доступ Cl⁻.

2. Поверхностный уровень
- После холодной высадки проводить ионное пассивирование 35 кВт, 30 мин: отношение Cr/Fe повышается с 0,5 до 1,3, потенциал точечной коррозии сдвигается на +180 мВ.

- Наносить PVD-DLC покрытие 2 мкм: в морском испытании на абразивно-коррозионное истирание ток коррозии падает до 1/6 от исходного, коэффициент трения 0,05. У Крепеж M4 из нержавеющей стали 304 критическая концентрация Cl⁻ возрастает в 2,3 раза.

3. Эксплуатационный уровень
- Каждые два года проводить выборочный ультразвуковой контроль натяжения (10 % партии); при потере >15 % — массовая замена.
- Беспилотником опрыскивать 0,5 % водный раствор бензотриазола: без демонтажа критическая концентрация Cl⁻ повышается на 40 %.
- Вести цифровой паспорт: каждый Крепеж M4 из нержавеющей стали 304 снабжается QR-кодом для отслеживания жизненного цикла.

Реализованный замкнутый цикл «оценка – конструкция – покрытие – мониторинг» увеличивает средний срок до первой замены 304 крепёжа в морской атмосфере с 6–7 до 12–14 лет и снижает совокупные затраты на 35 %. Для проектов верфей, портов и ветряных башен, где переход на 316 экономически не оправдан, комплексное решение позволяет сдерживать среднегодовую массовую потерю у Крепеж M4 из нержавеющей стали 304 ниже 0,5 мг, обеспечивая требования долговечности высокотехнологичного оборудования.
