Tuerca M4 SS316

QS Fastener: M4 SS316 Nut

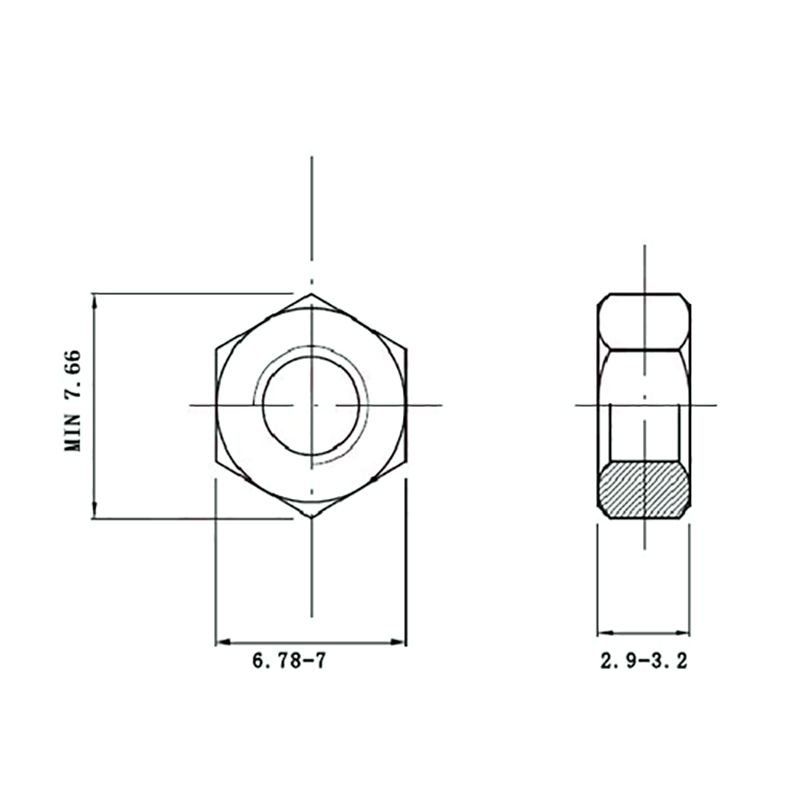

Nombre: Tuerca hexagonal M4 SS316 Estándar: DIN934 Material: SS316 Tamaño: M4 Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Tuerca M4 SS316 cumple con la norma DIN934; está fabricada en acero inoxidable austenítico 316, resistente a ácidos, álcalis y altas temperaturas, lo que la hace idónea para equipos marinos, médicos y alimentarios. Su acabado superficial natural conserva la textura metálica y permite el montaje directo, garantizando ausencia de corrosión y aflojamiento a largo plazo.

El bloqueo por adherencia (galling, conocido coloquialmente como “atascamiento”) ocurre en el 90 % de los casos durante el montaje, y Tuerca M4 SS316 no es una excepción. Según VDI 2230-2014, la tasa de bloqueo en roscas ≤ M6 alcanza el 7,3 %, mientras que en acero al carbono de la misma medida es solo del 0,9 %. La causa radica en el coeficiente de conductividad térmica del acero inoxidable austenítico λ = 16 W·m⁻¹·K⁻¹, apenas un tercio del del acero 45#; el calor generado por fricción no se disipa con rapidez, elevando la temperatura local hasta 450 °C y provocando una adhesión superficial instantánea.

A nivel microscópico, la capa pasiva de Cr₂O₃ sobre el acero 316 tiene un espesor de 2–5 nm y una dureza ≈ 20 GPa; cuando la rugosidad Ra de la superficie roscada de Tuerca M4 SS316 supera 0,8 µm, la tensión de contacto pico excede 600 MPa, rompe la capa pasiva y el metal desnudo se adhiere por soldadura en frío bajo altas tasas de corte (>10⁴ s⁻¹). En ensayos del laboratorio AISI con ajuste M4-6H/6g y coeficiente de fricción K = 0,18, la curva par-ángulo de Tuerca M4 SS316 muestra un incremento brusco a 2,5 N·m, indicando adhesión material.

Los factores químicos tampoco deben descuidarse: ambientes húmedos con Cl⁻ (>50 ppm) picotean la capa pasiva de Tuerca M4 SS316, formando productos frágiles como FeCl₂·4H₂O y CrCl₃, que elevan el coeficiente de fricción a 0,25–0,30 y aumentan la probabilidad de bloqueo en un 40 %. Además, cuando Tuerca M4 SS316 y el perno son del mismo material, ambos presentan una red FCC con sistemas de deslizamiento de dislocaciones idénticos, lo que facilita la transferencia de material.

Medidas preventivas:
1. Tratamiento superficial: recubrimiento en seco de MoS₂ de 0,5 µm sobre Tuerca M4 SS316 reduce μ a 0,08; ASTM F1137 demuestra que la tasa de bloqueo cae al 0,8 %.

2. Lubricación: aplicación de anti-seize con PTFE en Tuerca M4 SS316 disminuye el coeficiente de par K de 0,20 a 0,12 y permite reducir el par de montaje en un 35 %.

3. Control de rugosidad: mantener Ra ≤ 0,4 µm en la rosca de Tuerca M4 SS316 reduce la tensión de contacto pico en ~30 %.

4. Par diferente: combinar Tuerca M4 SS316 con perno de acero dúplex 2205 (diferencia de potencial < 50 mV) evita la soldadura en frío entre materiales idénticos.

5. Procedimiento: al instalar Tuerca M4 SS316 realizar el apriete en dos fases — primero al 50 % del par, pausa de 5 s para disipar calor y luego al valor objetivo; la temperatura medida disminuye 120 °C.

En resumen, el bloqueo es una falla acoplada “térmico-mecánico-química”; un control estricto de la calidad superficial, la lubricación y la disipación térmica de Tuerca M4 SS316 permite reducir la tasa de bloqueo in situ a <1 %.
