Гайка M4 SS316

QS Fastener: M4 SS316 Nut

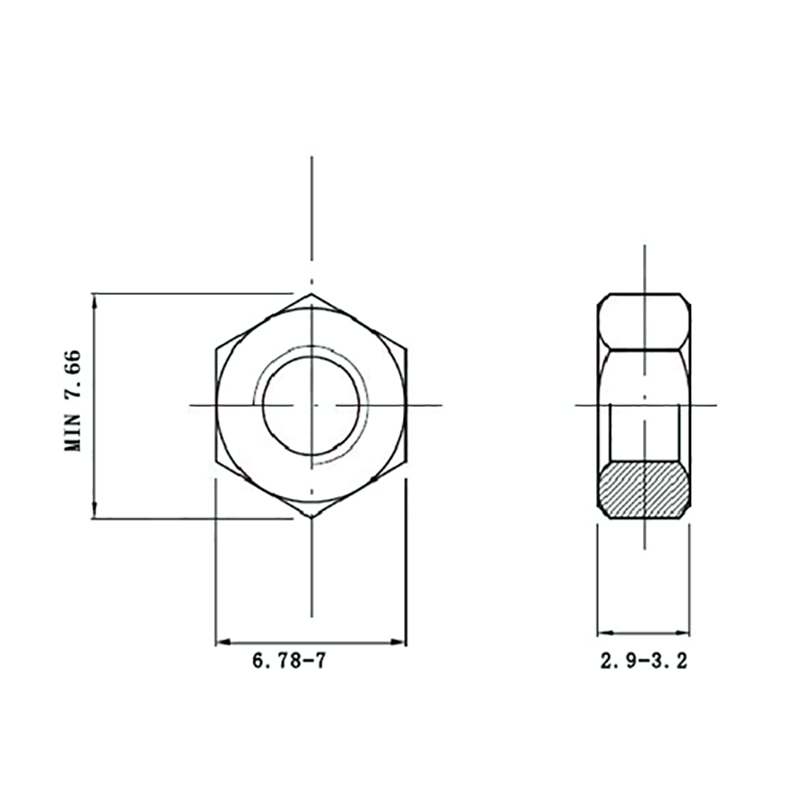

Наименование: Гайка M4 SS316 Стандарт: DIN934 Материал: SS316 Размер: M4 Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Гайка M4 SS316 соответствует стандарту DIN934, изготовлена из аустенитной нержавеющей стали 316, устойчива к кислотам, щелочам и высоким температурам, применяется в морской, медицинской и пищевой технике. Поверхность сохранена в натуральном цвете, сохраняя металлический внешний вид; деталь готова к немедленной сборке и обеспечивает длительную защиту от ржавчины и самоослабления.

Заклинивание нержавеющих крепёжных изделий (Galling, «прикипание») происходит на 90 % в процессе монтажа, и Гайка M4 SS316 не является исключением. Согласно VDI 2230-2014, частота заклинивания для резьб ≤ M6 достигает 7,3 %, тогда как для углеродистой стали аналогичного размера — всего 0,9 %. Причина заключается в коэффициенте теплопроводности аустенитной нержавеющей стали λ = 16 Вт·м⁻¹·К⁻¹, что составляет лишь треть от 45-стали; трение не успевает рассеиваться, локальный нагрев до 450 °C вызывает мгновенное прилипание поверхностей.

На микроуровне пассивная плёнка Cr₂O₃ на поверхности 316 имеет толщину 2–5 нм и твёрдость ≈ 20 ГПа; при шероховатости резьбовой поверхности M4 SS316 Гайка Ra > 0,8 мкм пиковое контактное напряжение превышает 600 МПа, плёнка разрушается, и голый металл при высокой скорости сдвига (>10⁴ с⁻¹) сваривается холодной сваркой. В лаборатории AISI на образцах соединения M4-6H/6g при коэффициенте трения K = 0,18 кривая «крутящий момент — угол поворота» Гайка M4 SS316 резко вырастает при 2,5 Н·м, что свидетельствует о прилипании.

Химические факторы также важны: во влажной среде с Cl⁻ (>50 ppm) пассивная плёнка Гайка M4 SS316 подвергается точечной коррозии, образуются хрупкие продукты FeCl₂·4H₂O, CrCl₃ и др., коэффициент трения возрастает до 0,25–0,30, а вероятность заклинивания увеличивается на 40 %. Кроме того, при соединении одинаковых материалов Гайка M4 SS316 и болта оба имеют ГЦК-решётку с одинаковыми системами скольжения дислокаций, что облегчает перенос материала.

Профилактические меры:
1. Поверхностная обработка: нанесение сухой плёнки MoS₂ толщиной 0,5 мкм на Гайка M4 SS316 снижает μ до 0,08; по ASTM F1137 частота заклинивания падает до 0,8 %.

2. Смазка: нанесение противозадирной пасты с PTFE на Гайка M4 SS316 уменьшает коэффициент K с 0,20 до 0,12, момент затяжки снижается на 35 %.

3. Контроль шероховатости: при Ra ≤ 0,4 мкм резьбы Гайка M4 SS316 пиковое контактное напряжение уменьшается примерно на 30 %.

4. Разнородная пара: сочетание Гайка M4 SS316 с болтом из двухфазной стали 2205, разность потенциалов < 50 мВ, исключает холодную сварку одинаковых материалов.

5. Технология: при установке Гайка M4 SS316 затяжку проводить в два этапа — сначала 50 % момента, пауза 5 с для охлаждения, затем дотяжка до целевого значения; экспериментально температура снижается на 120 °C.

В целом заклинивание является «термо-механико-химическим» сбойным процессом; строгий контроль качества поверхности, смазки и теплоотвода позволяет снизить частоту заклинивания Гайка M4 SS316 на месте монтажа до <1 %.
