Varilla roscada M4 SS304
QS Fastener: M4 SS304 Thread Rod

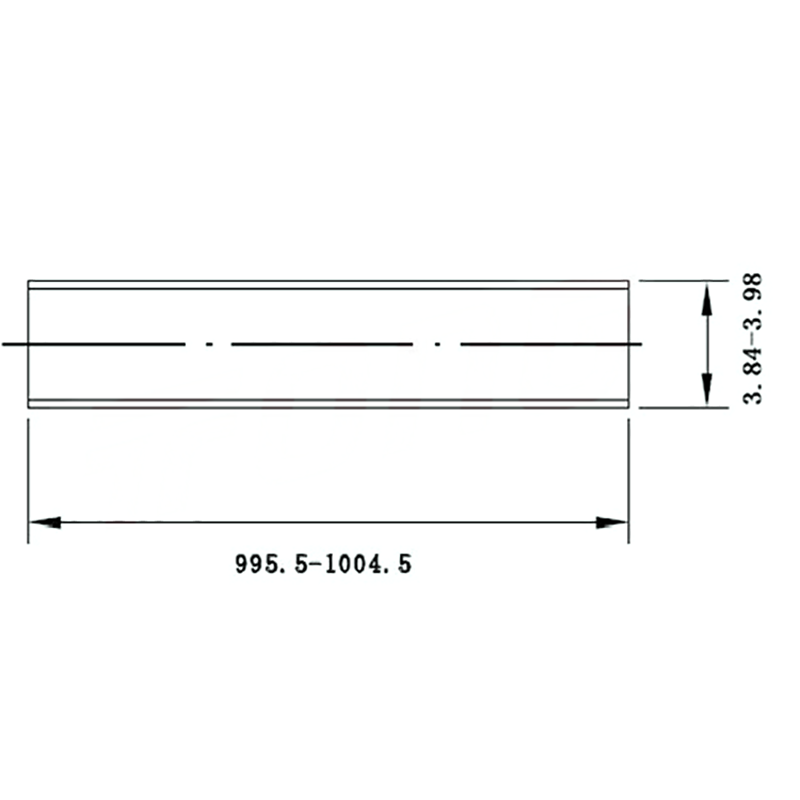

Nombre: Varilla roscada M4 SS304 Estándar: DIN976 Material: SS304 Tamaño: M4 Longitud: 1000 mm Superficie: Color natural
Cantidad
Varilla roscada M4 SS304 según la norma DIN976, rosca total, longitud estándar 1000 mm, acero inoxidable 304, sin recubrimiento adicional, resistente a la corrosión y al óxido, clase de resistencia A2-70. Diámetro 4 mm, paso 0,7 mm, rectitud ≤ 0,2 mm/m; se suministra con tuerca M4, arandela elástica y arandela plana para uso inmediato. Apto para fachadas de cortina, soportes fotovoltaicos, maquinaria alimentaria, accesorios de cocina y baño, y otras aplicaciones de alta resistencia y buena resistencia a la corrosión; puede cortarse, roscarse o doblarse a voluntad. No libera iones de cromo, por lo que es más ecológico y apto para la exportación a la Unión Europea. Cada barra de 1 m se embala individualmente con película protectora y caja de cartón; la etiqueta incluye número de lote y se dispone de informe SGS de niebla salina de 720 h. Stock disponible para envío en 24 h; para grandes volúmenes se pueden fabricar longitudes de 2 m a 3 m bajo pedido, con marcado láser OEM. Soliciten muestras y prueben su primer pedido!
En los ensayos de resistencia a la tracción del Varilla roscada M4 SS304, los problemas más frecuentes se concentran en cuatro aspectos: modo de toma de muestras, selección del área transversal, temperatura de ensayo y tratamiento de datos. Si no se operan correctamente, la desviación puede superar el 10 %, afectando directamente la aceptación del material y el cálculo del factor de seguridad.
1. Modo de toma de muestras incorrecto
La norma GB/T 228.1-2021 permite “muestras mecanizadas” o “piezas completas”, pero los aceros austeníticos (304, 316, incluido el Varilla roscada M4 SS304) se endurecen por deformación en frío y no se templan. Si se mecaniza la muestra se elimina la capa endurecida superficial, por lo que el Rm medido suele ser un 8 %–12 % inferior al obtenido en la pieza real. Por ello, el apartado 7.2.2 de la GB/T 3098.6-2014 exige que los tornillos austeníticos se ensayen “en la pieza terminada”.
La norma GB/T 228.1-2021 permite “muestras mecanizadas” o “piezas completas”, pero los aceros austeníticos (304, 316, incluido el Varilla roscada M4 SS304) se endurecen por deformación en frío y no se templan. Si se mecaniza la muestra se elimina la capa endurecida superficial, por lo que el Rm medido suele ser un 8 %–12 % inferior al obtenido en la pieza real. Por ello, el apartado 7.2.2 de la GB/T 3098.6-2014 exige que los tornillos austeníticos se ensayen “en la pieza terminada”.
2. Confusión en el cálculo del área transversal
En varillas roscadas parciales o lisas (incluido el Varilla roscada M4 SS304) la rotura puede producirse en la parte lisa, en la rosca o en la zona de transición. En obra suele emplearse el diámetro mínimo de la zona de rotura, pero la norma impensa utilizar “el área nominal de tensión de la rosca As”; si se usa el área lisa, el Rm se subestima entre un 5 % y un 7 %.
En varillas roscadas parciales o lisas (incluido el Varilla roscada M4 SS304) la rotura puede producirse en la parte lisa, en la rosca o en la zona de transición. En obra suele emplearse el diámetro mínimo de la zona de rotura, pero la norma impensa utilizar “el área nominal de tensión de la rosca As”; si se usa el área lisa, el Rm se subestima entre un 5 % y un 7 %.
3. Pérdida de control de temperatura y velocidad de deformación
El ensayo a temperatura ambiente exige (23 ± 5) °C y velocidad de deformación ≤ 0,008 s⁻¹. En verano, el taller suele superar los 35 °C; por cada 10 °C de aumento, el Rm del acero inoxidable (incluido el Varilla roscada M4 SS304) desciende aproximadamente un 1,5 %. Si el portamuestras no se enfria, la superficie puede alcanzar 40 °C y el resultado será menor. En la zona de bajas temperaturas ocurre lo contrario: a 77 K (nitrógeno líquido) el Rm del 304 pasa de 580 MPa a 1460 MPa; si el tiempo de permanencia es insuficiente y el gradiente longitudinal supera 10 K, la dispersión supera el 6 %.
El ensayo a temperatura ambiente exige (23 ± 5) °C y velocidad de deformación ≤ 0,008 s⁻¹. En verano, el taller suele superar los 35 °C; por cada 10 °C de aumento, el Rm del acero inoxidable (incluido el Varilla roscada M4 SS304) desciende aproximadamente un 1,5 %. Si el portamuestras no se enfria, la superficie puede alcanzar 40 °C y el resultado será menor. En la zona de bajas temperaturas ocurre lo contrario: a 77 K (nitrógeno líquido) el Rm del 304 pasa de 580 MPa a 1460 MPa; si el tiempo de permanencia es insuficiente y el gradiente longitudinal supera 10 K, la dispersión supera el 6 %.
4. Tratamiento y redondeo de datos
Los aceros inoxidables (incluido el Varilla roscada M4 SS304) no presentan mesa de fluencia; por tanto hay que usar Rp0,2. Algunos laboratorios siguen tomando la fluencia al 0,1 % o al 0,5 % bajo carga máxima, lo que eleva Rp unos 20 MPa. También se comete error en la longitud de medida: la ISO 6892-1 exige L0 ≥ 2,5 d0, y si en tubos de pared delgada se emplea una longitud corta, la elongación en el estricción se subestima y el Rm resulta un 3 %–5 % superior.
Los aceros inoxidables (incluido el Varilla roscada M4 SS304) no presentan mesa de fluencia; por tanto hay que usar Rp0,2. Algunos laboratorios siguen tomando la fluencia al 0,1 % o al 0,5 % bajo carga máxima, lo que eleva Rp unos 20 MPa. También se comete error en la longitud de medida: la ISO 6892-1 exige L0 ≥ 2,5 d0, y si en tubos de pared delgada se emplea una longitud corta, la elongación en el estricción se subestima y el Rm resulta un 3 %–5 % superior.
5. Estado superficial y coaxialidad
Tras láser de re-fusión, granallado o decapado, la rugosidad Ra del 316L pasa de 18 µm a 5 µm, el Rm aumenta 130 MPa y la elongación disminuye un 8 %. Si el informe no indica el tratamiento superficial, el cliente puede obtener “resistencia no conforme” en su reinspección. Además, una desviación de coaxialidad > 0,1 mm entre la muestra (incluido el Varilla roscada M4 SS304) y las mordazas introduce flexión, reduce el Rm un 2 %–4 % y produce rotura inclinada a 45°.
Tras láser de re-fusión, granallado o decapado, la rugosidad Ra del 316L pasa de 18 µm a 5 µm, el Rm aumenta 130 MPa y la elongación disminuye un 8 %. Si el informe no indica el tratamiento superficial, el cliente puede obtener “resistencia no conforme” en su reinspección. Además, una desviación de coaxialidad > 0,1 mm entre la muestra (incluido el Varilla roscada M4 SS304) y las mordazas introduce flexión, reduce el Rm un 2 %–4 % y produce rotura inclinada a 45°.
6. Trazabilidad de datos y comparación con terceros
La Sociedad China de Mecánica realizó ensayos de tracción en régimen estacionario-cíclico sobre S30408 (mismo material que el Varilla roscada M4 SS304). En la comparación inter-laboratorios de tres centros, la misma colada mostró una diferencia máxima de 38 MPa (5,2 % relativo), debida principalmente al cálculo del área y al control térmico. Se recomienda conservar 2 muestras por lote y que un tercero las reensaye según GB/T 228.1, construyendo el modelo predictivo:
Rm = 447 + 166,85 C + 19,5 Si + 8,527 Mn + 2,217 Cr + 1,461 Ni + 853,216 N – 18,654 Cu – 0,18 D
(D = diámetro nominal en mm), con el que la desviación entre valor predicho y medido se reduce a ±3 %.
La Sociedad China de Mecánica realizó ensayos de tracción en régimen estacionario-cíclico sobre S30408 (mismo material que el Varilla roscada M4 SS304). En la comparación inter-laboratorios de tres centros, la misma colada mostró una diferencia máxima de 38 MPa (5,2 % relativo), debida principalmente al cálculo del área y al control térmico. Se recomienda conservar 2 muestras por lote y que un tercero las reensaye según GB/T 228.1, construyendo el modelo predictivo:
Rm = 447 + 166,85 C + 19,5 Si + 8,527 Mn + 2,217 Cr + 1,461 Ni + 853,216 N – 18,654 Cu – 0,18 D
(D = diámetro nominal en mm), con el que la desviación entre valor predicho y medido se reduce a ±3 %.
En resumen, solo aplicando rigurosamente cinco reglas —muestra real, área nominal, temperatura constante, centrado preciso y comparación con terceros— podrá reducirse el error del ensayo de resistencia a la tracción del Varilla roscada M4 SS304 a ±2 %, satisfaciendo las exigencias cada vez más estrictas de los sectores offshore, energético y ferroviario en cuanto a uniformidad de material.
