Резьбовой стержень M4 SS304

QS Fastener: M4 SS304 Thread Rod

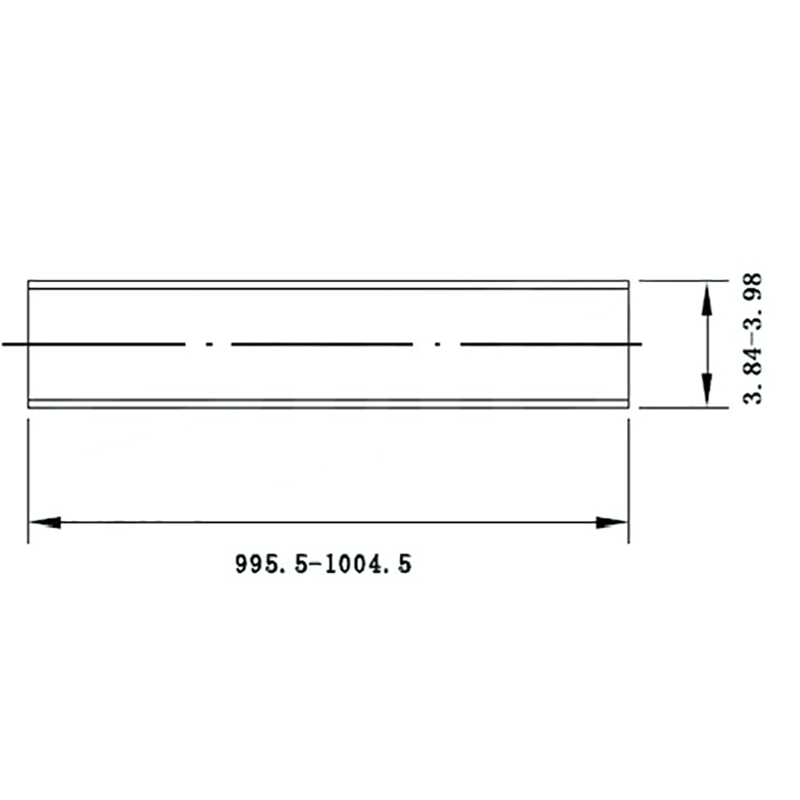

Наименование: Резьбовой стержень M4 SS304
Стандарт: DIN976
Материал: SS304
Размер: M4
Длина: 1000 мм
Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Резьбовой стержень M4 SS304 по стандарту DIN976, полностью резьбовой, стандартная длина 1000 мм, нержавеющая сталь 304, необработанная без покрытия, коррозионно-стойкая, класс прочности A2-70. Диаметр 4 мм, шаг резьбы 0,7 мм, прямота ≤ 0,2 мм/м. Поставляется в комплекте с гайкой M4, пружинной и плоской шайбами — готов к немедленному монтажу. Подходит для высокопрочных и коррозионностойких конструкций: фасадные системы, солнечные крепежи, пищевое оборудование, кухонные и ванные аксессуары. Легко режется, нарезается, гнётся; не выделяет ионы хрома — экологичен, сертифицирован для экспорта в ЕС. Каждый стержень длиной 1 м упакован в индивидуальную плёнку и картон, этикетка содержит номер партии. Поддерживается отчёт SGS по соляному туману 720 ч, складской запуск в течение 24 ч. Крупные партии — изготовление любой длины 2–3 м, лазерная маркировка OEM; просим запрашивать образцы и тестовые заказы!

При испытаниях на растяжение нержавеющего Резьбовой стержень M4 SS304 основные проблемы сосредоточены в четырёх моментах: способ отбора образцов, выбор площади поперечного сечения, температура испытания и обработка данных. При нарушениях отклонение может превысить 10 %, что напрямую влияет на приёмку материала и расчёт запаса прочности.

1. Ошибка способа отбора образцов
GB/T 228.1-2021 допускает «образцы после мехобработки» или «цельные детали», но аустенитные стали (304, 316, включая Резьбовой стержень M4 SS304) упрочняются преимущественно холодной деформацией и не подвергаются закалке. Механическая обработка снимает поверхностный упрочнённый слой, и измеренное Rm оказывается на 8–12 % ниже, чем при испытании цельной детали. Поэтому пункт 7.2.2 GB/T 3098.6-2014 обязательно требует испытывать аустенитные болты «на готовом изделии».

2. Путаница при выборе площади сечения
У полурезьбовых или гладких стержней (включая Резьбовой стержень M4 SS304) разрушение может происходить в гладкой части, в резьбе или в переходной зоне. На практике часто берут минимальный диаметр в месте разрыва, но стандарт обязывает использовать «номинальное расчётное сечение резьбы As». При ошибочном применении площади гладкой части Rm занижается на 5–7 %.

3. Потеря контроля температуры и скорости деформации
Испытание при комнатной температуре требует (23 ± 5) °C и скорость деформации ≤ 0,008 с⁻¹. Летом в цехе температура часто > 35 °C; для нержавеющих сталей (включая Резьбовой стержень M4 SS304) Rm падает примерно на 1,5 % на каждые 10 °C. При недостаточном охлаждении grips поверхность образца может достигать 40 °C и дать заниженный результат. В холодной области эффект обратен: при 77 K (жидкий азот) Rm стали 304 возрастает с 580 МПа до 1460 МПа; при неравномерном температурном поле (градиент > 10 К) разброс данных превышает 6 %.

4. Обработка и округление данных
У нержавеющих сталей (включая Резьбовой стержень M4 SS304) нет плато текучести, поэтому применяется Rp0,2. Некоторые лаборатории по-прежнему берут условный предел текучести при 0,1 % остаточной деформации или 0,5 % под максимальной нагрузкой, завышая Rp примерно на 20 МПа. Также распространена ошибка выбора базы: ISO 6892-1 требует L0 ≥ 2,5 d0, но при испытании тонкостенных труб короткая база недооценивает удлинение при сужении, завышая Rm на 3–5 %.

5. Состояние поверхности и коаксиальность
После лазерного переплавления, дробеструйной обработки или травления шероховатость Ra 316L снижается с 18 до 5 мкм, Rm повышается на 130 МПа, а относительное удлинение падает на 8 %. Если в протоколе не указано состояние поверхности, у заказчика возникают споры «о несоответствии прочности». Кроме того, отклонение коаксиальности образца (включая Резьбовой стержень M4 SS304) и grips > 0,1 мм вводит изгибающие напряжения, занижая Rm на 2–4 % и даёт косой срез 45° на изломе.

6. Трассируемость данных и межлабораторные сравнения
Китайское общество теоретической и прикладной механики провело стационарно-циклические испытания на растяжение S30408 (аналог Резьбовой стержень M4 SS304). Круговой просмотр трёх лабораторий на одной плавке показал максимальный разброс Rm 38 МПа (5,2 % относительно), главным образом из-за различий в расчёте площади и температурном контроле. Рекомендуется оставлять по 2 образца с каждой партии для повторного испытания третьей стороной по GB/T 228.1 и строить предиктивную модель:
Rm = 447 + 166,85 C + 19,5 Si + 8,527 Mn + 2,217 Cr + 1,461 Ni + 853,216 N – 18,654 Cu – 0,18 D
(D — номинальный диаметр, мм), что позволяет удерживать отклонение между расчётом и измерением в пределах ±3 %.

Таким образом, только строгое соблюдение пяти правил — «образец изделия, номинальная площадь, постоянная температура, коаксиальное зажатие, сравнение с третьей стороной» — способно сузить погрешность испытания на растяжение Резьбовой стержень M4 SS304 до ±2 %, отвечая растущим требованиям офшорных, энергетических и транспортных проектов к однородности материала.
