Varilla roscada de acero inoxidable 316 M3

QS Fastener: M3 Stainless Steel 316 Thread Rod

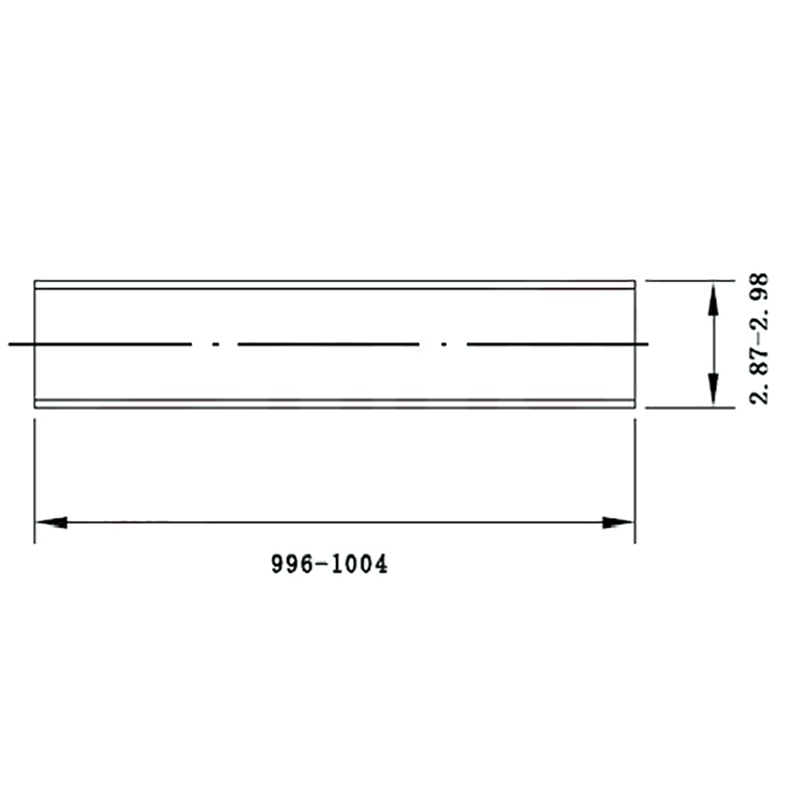

Nombre: Varilla roscada de acero inoxidable 316 M3 Estándar: DIN976 Material: Acero inoxidable 316 Tamaño: M3 Longitud: 1000 mm Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Varilla roscada de acero inoxidable 316 M3, conforme a la norma DIN 976, longitud total 1000 mm, puede cortarse según necesidad, acabado superficial en estado natural, resistente al agua de mar, ácidos y álcalis, apto para conexión y fijación de estructuras en industria química, naval y equipos de alta gama.

Los estándares globales de tornillería pueden visualizarse como un sistema de coordenadas tridimensional: la primera dimensión es el “sistema”, la segunda la “tolerancia dimensional” y la tercera el “grado de prestación”. Cada sistema ocupa posiciones distintas en estos tres ejes, de modo que piezas aparentemente similares pueden no ser intercambiables. El Varilla roscada de acero inoxidable 316 M3, como elemento micro-roscado totalmente fileteado, se compara a continuación con los cuatro sistemas principales: ISO (internacional), DIN (Alemania/Europa), ASTM/ASME (EE. UU.) y JIS (Japón), incluyendo la referencia GB (China) vigente.

1. Sistema y designación
ISO utiliza la raíz “ISO ××××-×”, equivalente a EN; DIN ha abrogado la mayoría de sus normas, pero conserva algunas como DIN 976 para tornillos totalmente roscados, aplicable también al Varilla roscada de acero inoxidable 316 M3; en EE. UU., ASTM regula materiales y prestaciones y ASME las dimensiones, por ejemplo ASTM A193/A320 con ASME B18.2.1; JIS emplea la forma “JIS B××××”; GB/T adopta íntegramente ISO, como GB/T 5782 equivalente a ISO 4014. Para el Varilla roscada de acero inoxidable 316 M3, GB/T 15389 también contempla la longitud total de 1000 mm.

2. Tolerancia dimensional
La banda de tolerancia de la rosca es el cuello de botella del intercambio. Para ISO/GB, la rosca exterior es 6g y la interior 6H; en la rosca unificada UNC/UNF estadounidense, la tolerancia 2A/2B presenta una desviación en el diámetro medio 0,02-0,04 mm mayor que 6g/6H, por lo que un Varilla roscada de acero inoxidable 316 M3 fabricado según UNC #5-40 requiere tuerca de transición para ser intercambiable. Ancho de cara hexagonal: para M3, ISO/GB fija 5,5 mm, mientras ASME B18.2.1 indica 5,38 mm; la diferencia de 0,12 mm puede provocar deslizamiento a alto par, especialmente crítico en Varilla roscada de acero inoxidable 316 M3.

3. Grados mecánicos
En ISO/GB para tornillos de acero al carbono existen 11 grados desde 3.6 a 12.9; el grado 8.8 posee resistencia a la tracción Rm ≥ 800 MPa y límite elástico ReL ≥ 640 MPa; el grado ASTM A193 B7 equivale a 10.9, con Rm ≥ 860 MPa, pero exige dureza máx. HRC 35, superior al intervalo HRC 32-39 de ISO 10.9. Para tornillos de acero inoxidable 316, ISO 3506 A4-70 alcanza 700 MPa mientras que ASTM F593 316 Cond. B solo 550 MPa; por tanto, el Varilla roscada de acero inoxidable 316 M3 no puede sustituirse directamente sin verificar el grado.

4. Tratamiento superficial y marcado
En ISO/GB, el grado 8.8 lleva fosfatado + aceite por defecto y se marca “8.8”; en EE. UU., A325 Type 1 requiere galvanizado por inmersión en caliente y se marca “A325”; en JIS, F10T exige espesor de recubrimiento ≥ 5 μm y se marca “F10T”. Diferencias de espesor: ISO promedia 5-8 μm, mientras ASTM A153 exige ≥ 43 μm; un recubrimiento grueso altera el ajuste roscado y obliga a aumentar el diámetro del agujero. En cambio, el Varilla roscada de acero inoxidable 316 M3 suele mantener su estado natural con pasivado ácido, sin recubrimiento adicional, ofreciendo excelente resistencia a la corrosión.

Conclusión: al seleccionar, se debe verificar simultáneamente los tres puntos “sistema-tolerancia-prestación” para evitar el riesgo de “parecer idéntico, no encajar o fracturar al instalar”. Si se requiere Varilla roscada de acero inoxidable 316 M3, confirmar primero la norma, la banda de tolerancia de rosca y el grado A4-70 antes de proceder a la compra.
