Резьбовой стержень M3 из нержавеющей стали 316

QS Fastener: M3 Stainless Steel 316 Thread Rod

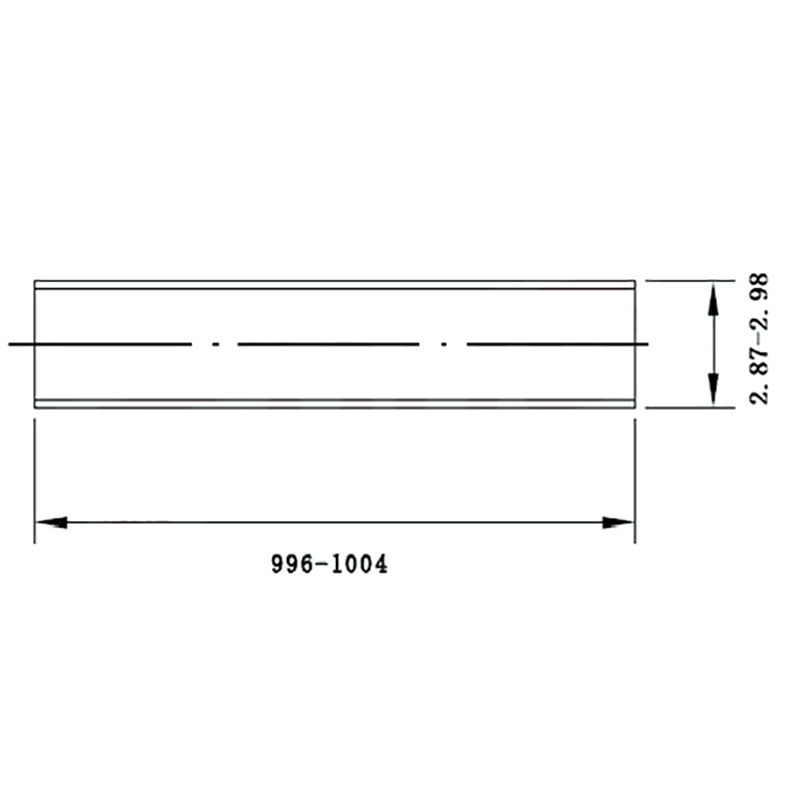

Наименование: Резьбовой стержень M3 из нержавеющей стали марки 316 Стандарт: DIN976 Материал: Нержавеющая сталь марки 316 Размер: M3 Длина: 1000 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Резьбовой стержень M3 из нержавеющей стали 316, исполняется по стандарту DIN 976, полная длина 1000 мм, допускает подрезку по необходимости; поверхность — естественный цвет, устойчива к морской воде, кислотам и щелочам, применяется для соединения и крепления конструкций в химической, судостроительной и высокоточной технике.

Глобальные стандарты крепёжных изделий можно представить как трёхмерную систему координат: первая ось — «система», вторая — «допуск размеров», третья — «класс прочности». Поскольку каждая система занимает своё место по этим осям, изделия, внешне похожие, могут оказаться несовместимыми. Ниже на примере типового микро-полностью-резьбового элемента — Резьбовой стержень M3 из нержавеющей стали 316 — приведено сравнение по данным четырёх ведущих систем: ISO (международная), DIN (Германия/Европа), ASTM/ASME (США) и JIS (Япония), с вставками действующих ГОСТ/GB (Китай).

1. Система и обозначение
ISO использует префикс «ISO ××××-×», идентичный EN; DIN массово отменены, но сохранены отдельные позиции, например DIN 976 для полностью-резьбовых шпилек, применимых и к Резьбовой стержень M3 из нержавеющей стали 316. В США ASTM регулирует материалы и свойства, а ASME — размеры, например ASTM A193/A320 в сочетании с ASME B18.2.1. JIS применяет формат «JIS B××××». ГОСТ/GB/T заимствует ISO дословно, например GB/T 5782 ≡ ISO 4014. Для Резьбовой стержень M3 из нержавеющей стали 316 стандарт GB/T 15389 также предусматривает полную длину 1000 мм.

2. Допуски размеров
Зона допуска резьбы является узким местом взаимозаменяемости. Для ISO/GB наружная резьба — 6g, внутренняя — 6H; для американской унифицированной резьбы UNC/UNF допуск 2A/2B имеет отклонение среднего диаметра на 0,02–0,04 мм шире, чем 6g/6H. Поэтому Резьбовой стержень M3 из нержавеющей стали 316, изготовленный по UNC #5-40, требует переходной гайки для взаимозамены. Ширина граней под ключ: для M6 ISO/GB — 5,5 мм, для ASME B18.2.1 — 5,38 мм; разница 0,12 мм при высоком моменте может привести к скольжению, что особенно критично для Резьбовой стержень M3 из нержавеющей стали 316.

3. Механические классы прочности
У ISO/GB болты из углеродистой стали имеют 11 классов от 3.6 до 12.9; класс 8.8: предел прочности Rm ≥ 800 МПа, предел текучести ReL ≥ 640 МПа. ASTM A193 B7 соответствует классу 10.9, Rm ≥ 860 МПа, но требует твёрдости ≤ HRC 35, выше диапазона HRC 32–39 для ISO 10.9. Для болтов из нержавеющей стали 316: ISO 3506 A4-70 — Rm = 700 МПа, тогда как ASTM F593 316 Cond. B — всего 550 МПа. Следовательно, Резьбовой стержень M3 из нержавеющей стали 316 без проверки класса прямо заменить нельзя.

4. Покрытие и маркировка
Класс ISO/GB 8.8 по умолчанию фосфатируется + масло, маркируется «8.8»; ASTM A325 Type 1 требует горячего цинкования, маркировка «A325»; JIS F10T требует толщину покрытия ≥ 5 мкм, маркировка «F10T». Различие толщины цинка: ISO в среднем 5–8 мкм, ASTM A153 ≥ 43 мкм; толстое покрытие меняет посадку резьбы и требует увеличения диаметра отверстия. Резьбовой стержень M3 из нержавеющей стали 316 обычно поставляется в состоянии «пассивированный после травления» без дополнительных покрытий, обеспечивая превосходную коррозионную стойкость.

Вывод: при выборе обязательно сверяйте три параметра — «система-допуск-класс прочности» — чтобы исключить риск «внешне одинаковы, но не подходят или ломаются после установки». Если требуется Резьбовой стержень M3 из нержавеющей стали 316, сначала подтвердите номер стандарта, зону допуска резьбы и класс прочности A4-70, затем принимайте решение о закупке.
