También te puede gustar
Nombre: Espárrago de doble extremo Fujian Monel 400 Material: Monel 400 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Resistente al ácido fluorhídricoQS Fastener: Monel 400 Double End Stud
Nombre: Espárrago de doble extremo Inconel 625 Material: Inconel 625 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 625 Double End Stud
Nombre: Sujetador de alta resistencia Xiamen Inconel 600 Material: Inconel 600 Norma: ASME Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 High Strength Fastener
Nombre: Perno prisionero Inconel 600 Putian Material: Inconel 600 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 Stud Bolt
Perno prisionero de acero inoxidable 316 M3
QS Fastener: M3 Stainless Steel 316 Stud Bolt

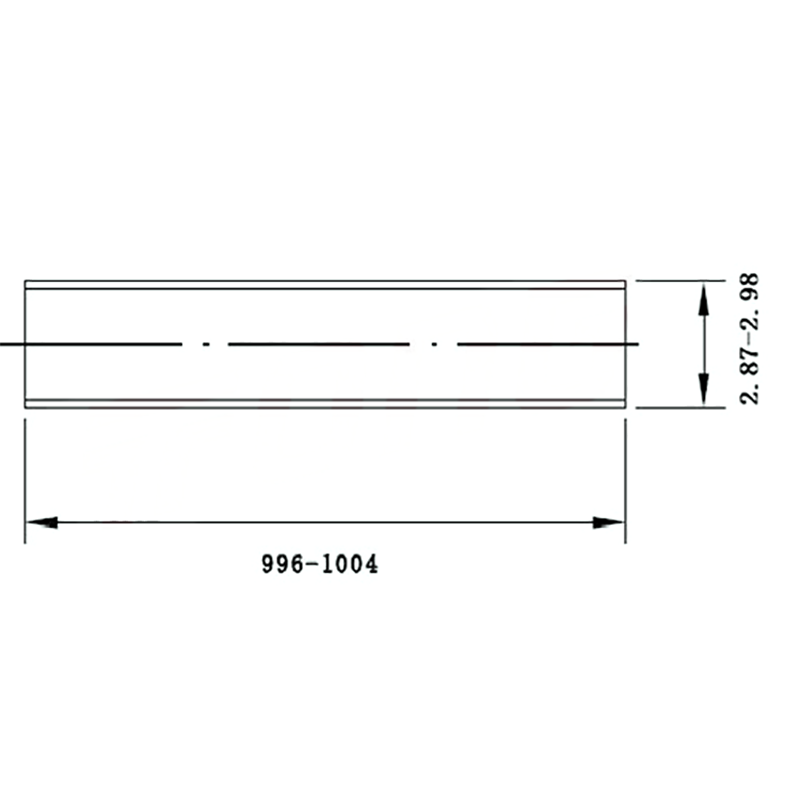

Nombre: Perno prisionero de acero inoxidable 316 M3 Estándar: DIN976 Material: Acero inoxidable 316 Tamaño: M3 Longitud: 1000 mm Superficie: Color natural
Cantidad
Perno prisionero de acero inoxidable 316 M3, conforme a la norma DIN 976, se suministra en barras completas de 1000 mm y puede cortarse a cualquier longitud según necesidad. Su acabado superficial es el natural, resiste la corrosión por iones cloruro y es apto para entornos exigentes como marinos, químicos y electrónicos de alta gama. La rosca es continua y sin interrupciones, lo que permite una instalación rápida, alta resistencia y larga vida útil.
El espárrago doble (Double End Stud) de acero inoxidable 316 —es decir, Perno prisionero de acero inoxidable 316 M3— desde una bobina hasta el producto final atraviesa seis etapas clave: «selección de material → conformado → roscado → tratamiento térmico → acabado superficial → inspección total». Cada paso determina la vida útil confiable del Perno prisionero de acero inoxidable 316 M3 en ambientes severos como marinos y químicos.
1. Preparación de la materia prima
Se selecciona alambre en bobina laminado en caliente AISI 316 (equivalente al 0Cr17Ni12Mo2 chino). Se verifican nuevamente la composición química, la corrosión intergranular y el contenido de δ-ferrita. Posteriormente, mediante estirado multipaso, el alambre de φ5,5 mm se reduce a φ3 mm, con inspección en línea por corrientes de Foucault para garantizar ausencia de fisuras e inclusiones, proporcionando un sustrato limpio para Perno prisionero de acero inoxidable 316 M3.
Se selecciona alambre en bobina laminado en caliente AISI 316 (equivalente al 0Cr17Ni12Mo2 chino). Se verifican nuevamente la composición química, la corrosión intergranular y el contenido de δ-ferrita. Posteriormente, mediante estirado multipaso, el alambre de φ5,5 mm se reduce a φ3 mm, con inspección en línea por corrientes de Foucault para garantizar ausencia de fisuras e inclusiones, proporcionando un sustrato limpio para Perno prisionero de acero inoxidable 316 M3.
2. Conformado por embutición en frío
El diámetro M3 es de pequeño tamaño; se utiliza un embutidor multietapa que en un solo ciclo corta, embute preliminarmente y embute finamente, formando simultáneamente los hombros en ambos extremos. El flujo continuo de la fibra metálica ahorra material y mejora la resistencia a la fatiga de este Perno prisionero de acero inoxidable 316 M3.
El diámetro M3 es de pequeño tamaño; se utiliza un embutidor multietapa que en un solo ciclo corta, embute preliminarmente y embute finamente, formando simultáneamente los hombros en ambos extremos. El flujo continuo de la fibra metálica ahorra material y mejora la resistencia a la fatiga de este Perno prisionero de acero inoxidable 316 M3.
3. Roscado por laminado
La rosca se forma por laminado, no por mecanizado: los extremos se laminan hasta el diámetro medio y luego se presionan con matrices rotativas de alta velocidad para crear el perfil completo. Tras el laminado, los granos en las crestas se refinan y la dureza superficial aumenta 20-30 HV; la raíz de la rosca presenta un radio suave, lo que multiplica por 2-3 la vida a fatiga de toda la pieza Perno prisionero de acero inoxidable 316 M3.
La rosca se forma por laminado, no por mecanizado: los extremos se laminan hasta el diámetro medio y luego se presionan con matrices rotativas de alta velocidad para crear el perfil completo. Tras el laminado, los granos en las crestas se refinan y la dureza superficial aumenta 20-30 HV; la raíz de la rosca presenta un radio suave, lo que multiplica por 2-3 la vida a fatiga de toda la pieza Perno prisionero de acero inoxidable 316 M3.
4. Tratamiento térmico de solubilización
El acero 316 es austenítico; requiere recocido de solubilización: mantener a 1050 °C ± 10 °C y enfriar rápidamente en agua para disolver carburos de cromo, restaurar la resistencia a la corrosión y eliminar tensiones de deformación en frío. Toda la barra de 1000 mm de Perno prisionero de acero inoxidable 316 M3 avanza de manera uniforme por un horno de solera rodante para evitar deformaciones.
El acero 316 es austenítico; requiere recocido de solubilización: mantener a 1050 °C ± 10 °C y enfriar rápidamente en agua para disolver carburos de cromo, restaurar la resistencia a la corrosión y eliminar tensiones de deformación en frío. Toda la barra de 1000 mm de Perno prisionero de acero inoxidable 316 M3 avanza de manera uniforme por un horno de solera rodante para evitar deformaciones.
5. Enderezado y corte
Tras el tratamiento térmico el material puede presentar leve deformación. Se endereza en línea con una máquina de seis rodillos, alcanzando una rectitud ≤0,5 mm/m. Luego se corta a 1000 mm, se biselan y desbarban ambos extremos para facilitar el montaje, garantizando la calidad de las caras de cada Perno prisionero de acero inoxidable 316 M3.
Tras el tratamiento térmico el material puede presentar leve deformación. Se endereza en línea con una máquina de seis rodillos, alcanzando una rectitud ≤0,5 mm/m. Luego se corta a 1000 mm, se biselan y desbarban ambos extremos para facilitar el montaje, garantizando la calidad de las caras de cada Perno prisionero de acero inoxidable 316 M3.
6. Acabado superficial
Según DIN 976, el acabado natural de 316 ya satisface los requisitos de corrosión, pero se aplica aún pasivación: desengrase alcalino → pasivación con HNO₃ + Na₂Cr₂O₇ → enjuague con agua desionizada → secado con aire caliente. El espesor de la capa pasiva ≥0,5 µm; supera 1000 h en prueba de niebla salina sin puntos de óxido, ofreciendo protección prolongada al Perno prisionero de acero inoxidable 316 M3.
Según DIN 976, el acabado natural de 316 ya satisface los requisitos de corrosión, pero se aplica aún pasivación: desengrase alcalino → pasivación con HNO₃ + Na₂Cr₂O₇ → enjuague con agua desionizada → secado con aire caliente. El espesor de la capa pasiva ≥0,5 µm; supera 1000 h en prueba de niebla salina sin puntos de óxido, ofreciendo protección prolongada al Perno prisionero de acero inoxidable 316 M3.
7. Inspección total y embalaje
Cada pieza se revisa dimensionalmente, con calibre GO/NO-GO en la rosca, dureza (≤ HRB 95), espectrometría para confirmar Mo ≥ 2,0 % y ensayo magnético al 100 %. Los productos aprobados se protegen con funda de PVC, se etiquetan, se colocan en cajas cartón resistentes a la humedad y se paletizan, asegurando que cada lote de Perno prisionero de acero inoxidable 316 M3 llegue sin defectos.
Cada pieza se revisa dimensionalmente, con calibre GO/NO-GO en la rosca, dureza (≤ HRB 95), espectrometría para confirmar Mo ≥ 2,0 % y ensayo magnético al 100 %. Los productos aprobados se protegen con funda de PVC, se etiquetan, se colocan en cajas cartón resistentes a la humedad y se paletizan, asegurando que cada lote de Perno prisionero de acero inoxidable 316 M3 llegue sin defectos.
Mediante este proceso, el espárrago doble M3 × 1000 mm de acero 316 — Perno prisionero de acero inoxidable 316 M3— no solo presenta dimensiones precisas, sino también excepcional resistencia a la corrosión por iones cloruro y a la fatiga, siendo ideal para torres eólicas marinas, columnas químicas y equipos de alta precisión.
