Tornillo hexagonal M3 SS304

QS Fastener: M3 SS304 Hex Screw

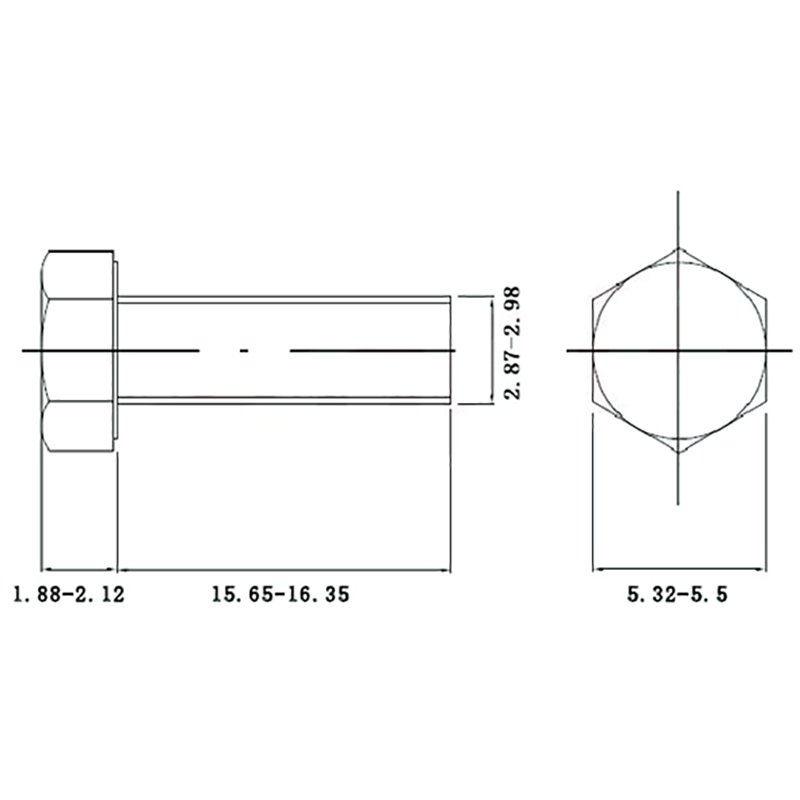

Nombre: Tornillo hexagonal M3 SS304 Estándar: DIN933 Material: SS304 Tamaño: M3 Longitud: 16 Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Tornillo hexagonal M3 SS304, 16 mm de longitud, acabado natural —resistente a la corrosión, alta resistencia, rosca precisa; la opción preferente para equipos electrónicos, instrumentación y aplicaciones exteriores.

Resumen actualizado de ensayos y normativas sobre el límite de fatiga de Tornillo hexagonal M3 SS304
El límite de fatiga de los tornillos de acero inoxidable (σ₋₁, máxima tensión alternante sin rotura a 10⁷ ciclos) depende directamente de la calidad del material, el nivel de resistencia, el proceso de fabricación de la rosca y el estado superficial. A continuación se sintetizan los datos más recientes de ensayos y normas de ingeniería, utilizando como ejemplo representativo Tornillo hexagonal M3 SS304:

1. Tornillos de acero inoxidable austenítico estándar
• A2-70 / A4-70 (ISO 3506-1, Rm≈700 MPa)
‑ Roscado laminado: σ₋₁ ≈ 200 – 240 MPa
‑ Roscado torneado: σ₋₁ ≈ 120 – 160 MPa (reducción del 30–40 % frente al laminado)
Tomando Tornillo hexagonal M3 SS304 como referencia, el proceso de laminado estabiliza el límite de fatiga en torno a 220 MPa, mientras que la versión torneada apenas alcanza 140 MPa, una diferencia notable.

2. Tornillos de acero inoxidable austenítico de alta resistencia
• A4-80 (Rm≈800 MPa)
‑ Roscado laminado: σ₋₁ ≈ 220 – 260 MPa
Si se fabrica Tornillo hexagonal M3 SS304 en calidad A4-80 y se laminan las roscas, el límite de fatiga puede situarse en 240 MPa, cubriendo las exigencias de equipos de precisión sometidos a cargas elevadas.

3. Aceros inoxidables especiales con alto nitrógeno (p. ej. 0Cr20Mn18N0.8, Rm≈970 MPa)
• Roscado laminado: σ₋₁ ≈ 330 MPa
Comparado con Tornillo hexagonal M3 SS304 del mismo tamaño, esta variante incrementa el límite de fatiga aproximadamente un 50 %, siendo idónea para sectores aeroespacial o nuclear.

4. Factores empíricos
• Para aceros inoxidables dúctiles, σ₋₁ ≈ (0,30–0,35) Rm (probetas lisas); en piezas roscadas, debido a la concentración de tensiones, se aplica un factor adicional de 0,45–0,55.
• El pulido electrolítico, el granallado o el pasivado pueden aumentar σ₋₁ entre un 10–20 %; en cambio, marcas de herramientas o picaduras por corrosión pueden reducirlo del 30–50 %.
Los ensayos demuestran que el granallado de Tornillo hexagonal M3 SS304 eleva σ₋₁ de 200 MPa a 230 MPa.

5. Ejemplos de validación en ingeniería
• Tornillo M14×100 mm 304/45-CW con rosca laminada: sometido a una tensión máxima de flexión superficial de 300 MPa, alcanza una vida a fatiga de 3,4×10⁵ ciclos, lo que implica σ₋₁≈240 MPa.
• Tras optimizar el proceso, la vida a fatiga de uniones en torres eólicas pasó de 5×10⁴ a 2×10⁶ ciclos, equivalente a multiplicar σ₋₁ por cuatro.
En aplicaciones miniaturizadas, aplicar esa misma optimización a Tornillo hexagonal M3 SS304reproduce un salto de vida similar.

Conclusión
En fase de diseño, cuando no se disponga de datos experimentales, se recomiendan valores conservadores:
• Roscado laminado A2/A4-70: σ₋₁ = 200 MPa
• Roscado laminado A4-80: σ₋₁ = 230 MPa
• Para roscado torneado o entornos corrosivos, aplicar un factor de reducción de 0,6–0,8.

Cuando se seleccione Tornillo hexagonal M3 SS304, priorizar el roscado laminado y un tratamiento superficial de refuerzo permite fijar el límite de fatiga en el rango 200–240 MPa, garantizando fiabilidad y rentabilidad.
