Винт с шестигранной головкой M3 SS304

QS Fastener: M3 SS304 Hex Screw

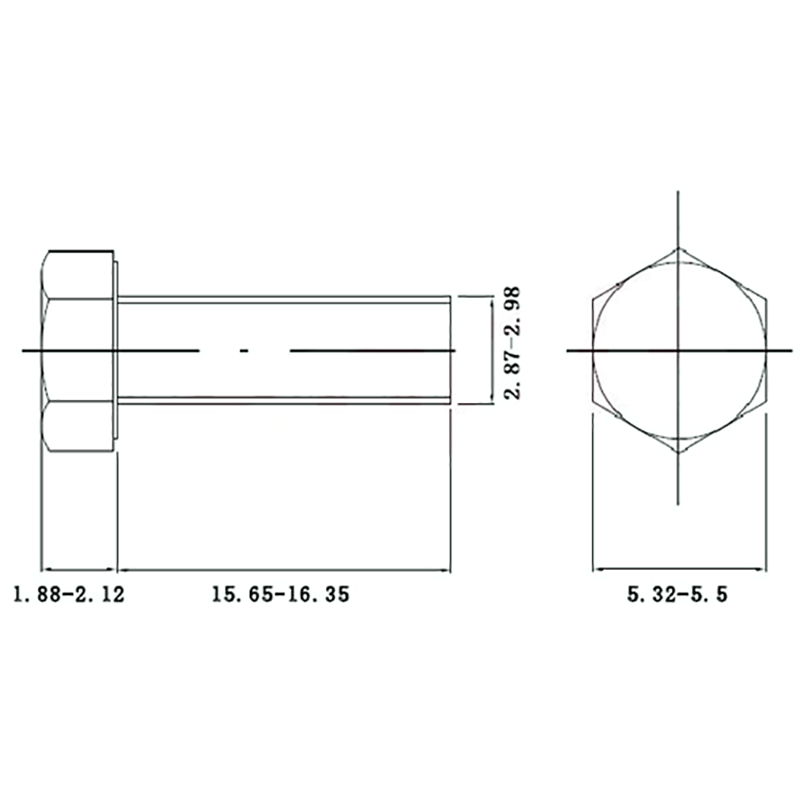

Название: Шестигранный винт M3 SS304 Стандарт: DIN933 Материал: SS304 Размер: M3 Длина: 16 Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Винт с шестигранной головкой M3 SS304, длина 16 мм, необработанная поверхность — коррозионностойкий, высокопрочный, с точной резьбой; универсальный крепёж для электроники, приборов и уличного оборудования.

Актуальное обобщение испытаний и нормативов по пределу усталости Винт с шестигранной головкой M3 SS304
Предел усталости нержавеющих болтов (σ₋₁ — максимальное переменное напряжение без разрушения при 10⁷ циклах) напрямую связан с классом материала, уровнем прочности, технологией нарезания резьбы и состоянием поверхности. На основе последних экспериментальных данных и инженерных норм сведения изложены ниже, при этом Винт с шестигранной головкой M3 SS304 используется как характерный пример на протяжении всего текста:

1. Стандартные болты из аустенитной нержавеющей стали
• A2-70 / A4-70 (ISO 3506-1, Rm≈700 МПа)
‑ Прокатанная резьба: σ₋₁ ≈ 200 – 240 МПа
‑ Торцованная резьба: σ₋₁ ≈ 120 – 160 МПа (на 30–40 % ниже, чем прокатанная)
Для Винт с шестигранной головкой M3 SS304 прокатка стабилизирует предел усталости около 220 МПа, тогда как торцованная версия показывает лишь 140 МПа; разница существенна.

2. Высокопрочные болты из аустенитной нержавеющей стали
• A4-80 (Rm≈800 МПа)
‑ Прокатанная резьба: σ₋₁ ≈ 220 – 260 МПа
Если для изготовления Винт с шестигранной головкой M3 SS304 применить материал A4-80, то после прокатки σ₋₁ достигает 240 МПа, что удовлетворяет требованиям высоконагруженной точной аппаратуры.

3. Специальные высокоазотные нержавеющие стали (например, 0Cr20Mn18N0.8, Rm≈970 МПа)
• Прокатанная резьба: σ₋₁ ≈ 330 МПа
По сравнению с Винт с шестигранной головкой M3 SS304 той же длины, версия из высокоазотной стали повышает предел усталости примерно на 50 % и подходит для критических узлов авиа- и атомной техники.

4. Эмпирические соотношения
• Для пластичных нержавеющих сталей σ₋₁ ≈ (0,30–0,35) Rm (на гладких образцах); на резьбовых деталях, из-за концентрации напряжений, дополнительный коэффициент 0,45–0,55.
• Электрополирование, дробеструйная обработка или пассивирование повышают σ₋₁ на 10–20 %; следы резца или точечная коррозия снижают его на 30–50 %.
Эксперименты показали, что после дробеструйной обработки M3 SS304 Hex Screw σ₋₁ возрастает с 200 до 230 МПа.

5. Примеры инженерной проверки
• Болт M14×100 мм 304/45-CW с прокатанной резьбой при максимальном изгибающем напряжении на поверхности 300 МПа выдерживает 3,4×10⁵ циклов, что эквивалентно σ₋₁≈240 МПа.
• После оптимизации процесса соединения башен ветрогенераторов ресурс по усталости вырос с 5×10⁴ до 2×10⁶ циклов, что соответствует ~4-кратному увеличению σ₋₁.
В миниатюрных конструкциях применение той же оптимизации к Винт с шестигранной головкой M3 SS304 позволяет достичь аналогичного скачка долговечности.

Заключение
При отсутствии экспериментальных данных в проектировании рекомендуются следующие консервативные значения:
• Обычная A2/A4-70 с прокатанной резьбой: σ₋₁ = 200 МПа
• A4-80 с прокатанной резьбой: σ₋₁ = 230 МПа
• Для торцованной резьбы или агрессивной среды применять понижающий коэффициент 0,6–0,8.

Выбирая Винт с шестигранной головкой M3 SS304, отдавайте предпочтение прокатанной резьбе и дополнительному упрочнению поверхности; это позволит зафиксировать предел усталости в диапазоне 200–240 МПа, обеспечивая надёжность и экономичность.
