Varilla roscada M3 DIN976

QS Fastener: M3 DIN976 Thread Rod

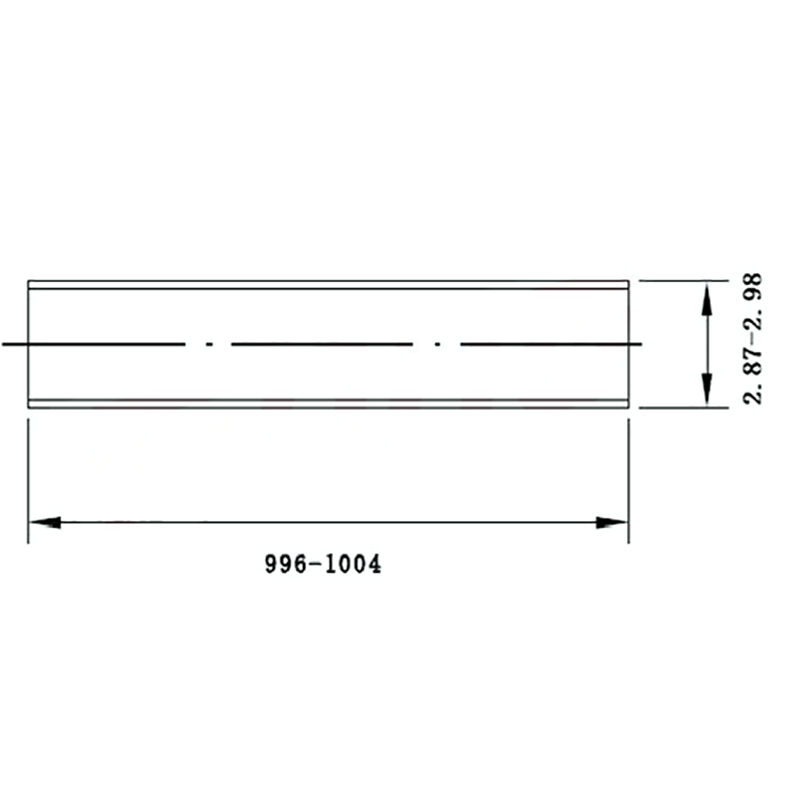

Nombre: Varilla roscada M3 DIN976 Estándar: DIN976 Material: SS304 Tamaño: M3 Longitud: 1000 mm Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Varilla roscada M3 DIN976 está fabricado en acero inoxidable SS304 con acabado pulido en color natural. Su longitud total de 1000 mm permite cortarlo a medida; combina alta resistencia y excelente resistencia a la corrosión, resultando ideal para soportes fotovoltaicos, mantenimiento de equipos, dispositivos de sujeción de precisión y otras aplicaciones. Su instalación es rápida y reduce costes.

El cálculo de la capacidad de carga de Varilla roscada M3 DIN976 debe considerar simultáneamente la resistencia del material, la geometría de la rosca, las condiciones de apoyo y los factores de seguridad. A continuación se presenta un análisis técnico detallado.

1. Base material y resistencia
Varilla roscada M3 DIN976 suele emplear acero inoxidable 304 (EN 1.4301, norma china 06Cr19Ni10). Según EN 10269 y GB/T 3098.6 a temperatura ambiente, el límite de elasticidad Rp0.2 ≥ 205 MPa y la resistencia a tracción Rm ≥ 520 MPa. En la práctica se adopta un esfuerzo admisible σ_allow = Rp0.2 / γ_M, donde γ_M es el coeficiente parcial de material; para cargas estáticas GB 50017 toma 1,1 e ISO 898-1 toma 1,25. A efectos de unificar criterios se utilizará el valor conservador σ_allow = 185 MPa (≈ 205 MPa / 1,1).

2. Área resistente de la rosca
El área resistente As de Varilla roscada M3 DIN976 se calcula según la fórmula ISO 898-1:
As = π/4 · (d – 0,9382 P)²
con d = 3 mm y P = 0,5 mm →
As = π/4 · (3 – 0,9382 × 0,5)² = 5,03 mm².

3. Capacidad límite a tracción pura
F_t,max = σ_allow · As = 185 MPa × 5,03 mm² ≈ 930 N ≈ 95 kgf.
Si se verifica según la resistencia última (Rm = 520 MPa), la fuerza teórica de rotura es
F_u = 520 MPa × 5,03 mm² ≈ 2,6 kN; sin embargo, en aplicaciones debe mantenerse un margen de fluencia, por lo que se toma 930 N como límite de diseño.

4. Solicitación transversal o a flexión
Cuando Varilla roscada M3 DIN976 se somete a cargas concentradas transversales o distribuidas, debe verificarse el esfuerzo de flexión y la flecha. Modelando una barra de 1 m como viga biarticulada, el módulo de elasticidad del 304 es E ≈ 200 GPa y el momento de inercia I = πd⁴/64 = 3,98 mm⁴.
Bajo una carga concentrada F en el centro, el esfuerzo de flexión máximo σ_b = (F L/4) · (d/2) / I. Imponiendo σ_b ≤ σ_allow se obtiene F_lat ≈ 0,5 N. Esta capacidad transversal es muy baja, por lo que se requieren apoyos intermedios o se recomienda cambiar a una medida superior.

5. Fatiga y vibraciones
Si Varilla roscada M3 DIN976 soporta cargas alternantes, el límite de fatiga sigue EN 1993-1-9, con una categoría de detalle 36 MPa para 2 × 10⁶ ciclos. El coeficiente de concentración de tensión para rosca M3 es Kt ≈ 3,5, reduciendo la amplitud admisible a ~10 MPa y la capacidad de fatiga a unos 50 N. Por tanto, en ambientes vibratorios conviene aplicar precarga antigiro o emplear diseños amortiguadores.

6. Recomendación de factor de seguridad
Para izaje estático se adopta γ = 2,5 → carga de trabajo admisible 930 N / 2,5 ≈ 370 N (≈ 38 kgf).
Para barandillas peatonales o carcasas de equipos, según GB 50009 se toma γ = 3,0 → 310 N (≈ 32 kgf).

Conclusión
En condiciones de carga axial pura, temperatura ambiente, ambiente no corrosivo y longitud de sujeción efectiva ≥ 20 mm, la carga de trabajo segura recomendada para Varilla roscada M3 DIN976 es de aproximadamente 370 N (38 kgf). Cualquier situación de flexión transversal, impacto o fatiga exige un nuevo cálculo o la selección de una medida mayor.
