Резьбовой стержень M3 DIN976

QS Fastener: M3 DIN976 Thread Rod

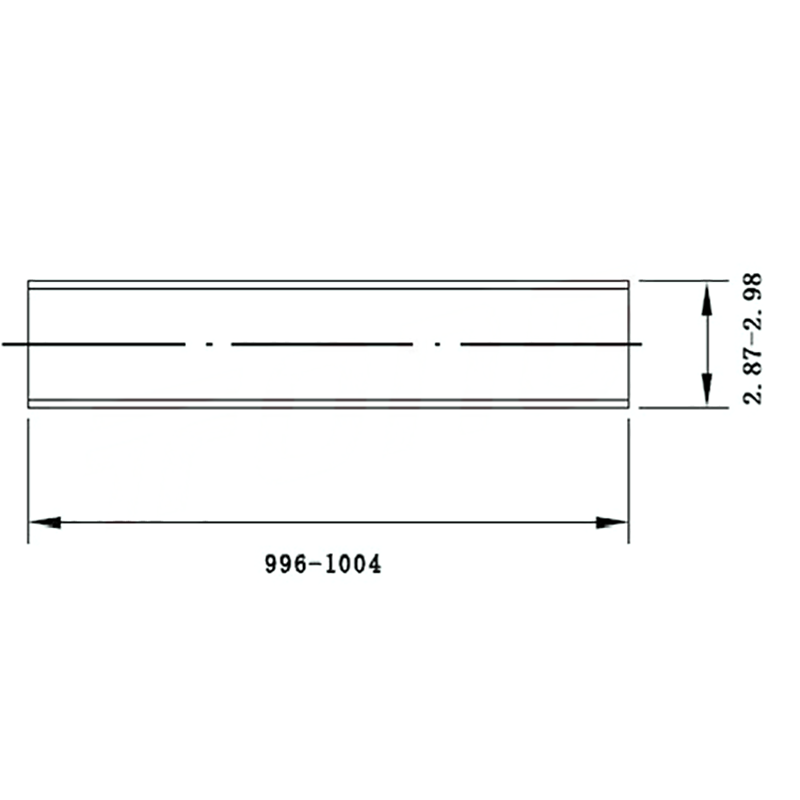

Наименование: Резьбовой стержень M3 DIN976 Стандарт: DIN976 Материал: SS304 Размер: M3 Длина: 1000 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Резьбовой стержень M3 DIN976 изготовлен из нержавеющей стали SS304 с естественной полированной поверхностью. Поставляется в длине 1000 мм и может быть нарезан по размеру без дополнительной обработки. Сочетает высокую коррозионную стойкость и прочность, что делает его пригодным для опор фотопанелей, ремонта оборудования, точных приспособлений и других задач. Установка простая и экономичная.

Расчёт несущей способности Резьбовой стержень M3 DIN976 должен учитывать прочность материала, геометрию резьбы, условия закрепления и коэффициенты запаса. Ниже приведён пошаговый технический разбор.

1. Основы материала и прочности
Резьбовой стержень M3 DIN976 обычно выполняется из нержавеющей стали 304 (EN 1.4301, китайский стандарт 06Cr19Ni10). Согласно EN 10269 и GB/T 3098.6 при комнатной температуре предел пропорциональности Rp0.2 ≥ 205 МПа, временное сопротивление Rm ≥ 520 МПа. В расчётах принимают допускаемое напряжение σ_allow = Rp0.2 / γ_M, где γ_M — частичный коэффициент материала: при статической нагрузке GB 50017 принимает 1,1, ISO 898-1 — 1,25. Для единообразия используем консервативное значение σ_allow = 185 МПа (≈ 205 МПа / 1,1).

2. Эффективная площадь резьбы
Эффективная площадь сечения As Резьбовой стержень M3 DIN976 рассчитывается по формуле ISO 898-1:
As = π/4 · (d – 0,9382 P)²
где d = 3 мм, P = 0,5 мм →
As = π/4 · (3 – 0,9382 × 0,5)² = 5,03 мм².

3. Предельная несущая способность при растяжении
F_t,max = σ_allow · As = 185 МПа × 5,03 мм² ≈ 930 Н ≈ 95 кгс.
При проверке по пределу прочности (Rm = 520 МПа) теоретическая разрушающая нагрузка
F_u = 520 МПа × 5,03 мм² ≈ 2,6 кН; однако в проектировании необходим запас по текучести, поэтому 930 Н принимается как верхний расчётный предел.

4. Поперечная или изгибная нагрузка
Когда Резьбовой стержень M3 DIN976 работает на поперечные сосредоточенные или распределённые нагрузки, требуется проверка изгибных напряжений и прогиба. Принимая 1 м прут как шарнирно опёртый балку, модуль упругости 304 равен E ≈ 200 ГПа, момент инерции I = πd⁴/64 = 3,98 мм⁴.

При сосредоточенной силе F в середине пролёта максимальное изгибное напряжение σ_b = (F L/4) · (d/2) / I; полагая σ_b ≤ σ_allow, получаем F_lat ≈ 0,5 Н. Следовательно, поперечная несущая способность крайне мала и требует установки промежуточных опор или перехода на более крупный размер.

5. Усталость и вибрации
Если Резьбовой стержень M3 DIN976 испытывает переменные нагрузки, предел выносливости определяется по EN 1993-1-9: категория детали 36 МПа при 2 × 10⁶ циклов. Для резьбы M3 коэффициент концентрации напряжений Kt ≈ 3,5 снижает допустимую амплитуду до около 10 МПа, что соответствует усталостной несущей способности всего ~50 Н. Поэтому в условиях вибраций необходимо применять предварительное натяжение и антивибрационные меры или переходить на демпфирующие конструкции.

6. Рекомендации по коэффициенту запаса
При статическом подъёме принимают γ = 2,5 → допустимое рабочее усилие 930 Н / 2,5 ≈ 370 Н (≈ 38 кгс).
Для пешеходных ограждений или корпусов оборудования по GB 50009 берут γ = 3,0 → 310 Н (≈ 32 кгс).

Вывод
При чистом статическом растяжении при комнатной температуре, отсутствии коррозии и эффективной зажатой длине ≥ 20 мм рекомендуемое безопасное рабочее усилие для Резьбовой стержень M3 DIN976 составляет около 370 Н (38 кгс); любые поперечные, ударные или усталостные воздействия требуют повторного расчёта или замены на более крупный размер.
