Cómo identificar marcas en las bridas
autor: www.qishine.com
2026-02-27
Descifrando la "tarjeta de identificación" de las bridas: leyendo los secretos de las tuberías industriales a partir de sus marcas
En el complejo mundo de los sistemas de tuberías industriales, las bridas actúan como "uniones" cruciales, responsables de conectar, sellar y soportar componentes. Sin embargo, la gran cantidad de marcas, símbolos, letras y números en las bridas suele causar confusión: ¿qué información clave se esconde tras ellas? Dominar la interpretación de las marcas de las bridas no solo es una habilidad esencial para los profesionales, sino también un requisito fundamental para garantizar el funcionamiento seguro y eficiente de los sistemas de tuberías. Este artículo le guiará paso a paso para descifrar el código de las marcas de las bridas.
1. Logotipo de la empresa: Rastreando el origen de la fabricación
El logotipo o la marca registrada del fabricante en una brida es el punto de partida para rastrear la responsabilidad de la calidad del producto. Representa la reputación de la empresa y sus estándares de control de calidad. Durante la adquisición o el mantenimiento, optar por productos de marcas reconocidas con marcas claras añade una capa adicional de seguridad al sistema.
El logotipo o la marca registrada del fabricante en una brida es el punto de partida para rastrear la responsabilidad de la calidad del producto. Representa la reputación de la empresa y sus estándares de control de calidad. Durante la adquisición o el mantenimiento, optar por productos de marcas reconocidas con marcas claras añade una capa adicional de seguridad al sistema.
Marcado de brida: logotipo, estándar, tipo de brida, tamaño, presión, tipo de cara de sellado, material, número de colada
2. EstándarCódigo d: El lenguaje técnico universalmente entendido
Las normas a las que se adhiere una brida constituyen la base de sus especificaciones técnicas. Las normas más comunes incluyen:
Sistema estándar americano: ASME/ANSI B16.5 (clasificaciones de presión y dimensiones comunes), como laBrida ASME B16.5 BLy API 6A (equipos de cabezal de pozo de petróleo y gas)
Sistema de normalización europea: EN 1092-1 (común en Europa), DIN (norma alemana)
Otras normas importantes: JIS (norma japonesa), GB/T (norma nacional china)
El código estándar generalmente se ubica cerca del logotipo e indica las especificaciones técnicas que rigen las dimensiones de la brida, las clasificaciones de presión, los tipos de revestimiento, etc.
Sitio web:www.qishine.com
Correo electrónico: qishine@qishine.com
Teléfono:0592-5225595
Correo electrónico: qishine@qishine.com
Teléfono:0592-5225595
WhatsApp:+86 15985833169
3. Tipo de brida: la estructura determina la aplicación
El tipo de brida suele indicarse mediante abreviaturas o símbolos. Los tipos más comunes incluyen:
- WN (Brida de cuello de soldadura): Para aplicaciones de alta presión y alta temperatura.
El tipo de brida suele indicarse mediante abreviaturas o símbolos. Los tipos más comunes incluyen:
- WN (Brida de cuello de soldadura): Para aplicaciones de alta presión y alta temperatura.

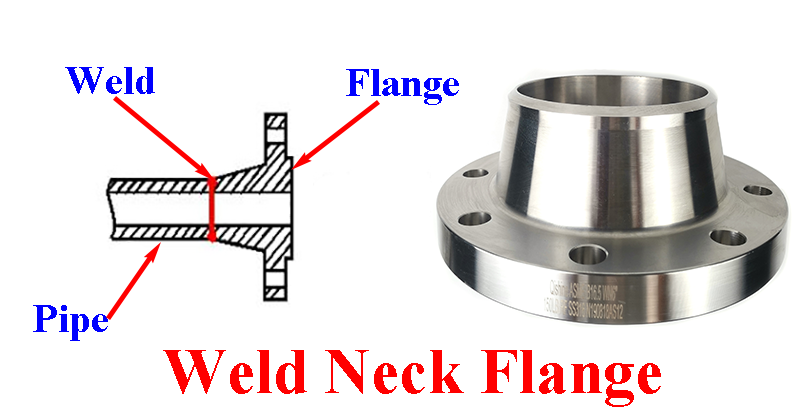

Brida de cuello de soldadura
- SO (Slip-On): Fácil de instalar, se utiliza para presión media a baja.

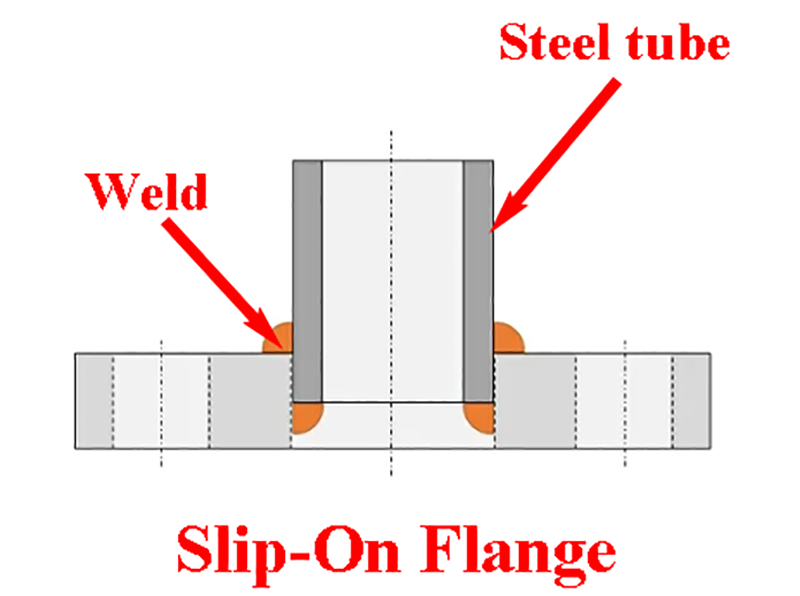

Brida deslizante
- BL (Ciego): Se utiliza para sellar el extremo de un sistema de tuberías.
Brida ciega: sin agujeros, se utiliza para sellar extremos.
- THD (Roscado): Se conecta a la tubería mediante roscas.
Brida roscada
- LJ (Lap Joint): se utiliza con un extremo corto.
Brida de unión traslapada: un extremo corto y un anillo de unión traslapada
- SW (Soldadura por encastre):Brida de soldadura por encastre， Adecuado para entornos de alta presión y alta temperatura.
Brida de soldadura por encastre
4. Parámetros de tamaño: descifrando DN y OD
Las marcas de tamaño generalmente incluyen:
- Diámetro nominal: por ejemplo, DN150, NPS 6″, que representa el tamaño universal para el sistema de tuberías.
- Diámetro exterior y espesor: Algunas bridas pueden indicar el diámetro exterior real y el espesor central.
- Información del orificio del perno: incluye número de orificios, diámetro del orificio y diámetro del círculo del perno (BCD).
Las marcas de tamaño generalmente incluyen:
- Diámetro nominal: por ejemplo, DN150, NPS 6″, que representa el tamaño universal para el sistema de tuberías.
- Diámetro exterior y espesor: Algunas bridas pueden indicar el diámetro exterior real y el espesor central.
- Información del orificio del perno: incluye número de orificios, diámetro del orificio y diámetro del círculo del perno (BCD).
5. Clasificación de presión: un indicador de seguridad crítico
La marca de presión nominal es vital. Los sistemas comunes incluyen:
- Serie de clase americana: Clase 150, 300, 600, 900, etc. El número representa la capacidad de soportar presión (en psi) a temperatura ambiente.
- Serie PN Europea: PN6, PN10, PN16, PN25, etc. El número representa la presión nominal en bar.
La marca de presión nominal es vital. Los sistemas comunes incluyen:
- Serie de clase americana: Clase 150, 300, 600, 900, etc. El número representa la capacidad de soportar presión (en psi) a temperatura ambiente.
- Serie PN Europea: PN6, PN10, PN16, PN25, etc. El número representa la presión nominal en bar.
Nota: La presión nominal está estrechamente relacionada con el material de la brida y la temperatura de funcionamiento. Debe utilizarse junto con las tablas estándar de presión y temperatura.
6. Tipo de revestimiento: clave para la prevención de fugas
La marca de la cara de la brida determina su rendimiento de sellado y el tipo de junta requerida:
- FF (Flat Face): Para medios de baja presión y no peligrosos.
- RF (cara elevada): el tipo más común, utilizado con juntas blandas.
La marca de la cara de la brida determina su rendimiento de sellado y el tipo de junta requerida:
- FF (Flat Face): Para medios de baja presión y no peligrosos.
- RF (cara elevada): el tipo más común, utilizado con juntas blandas.

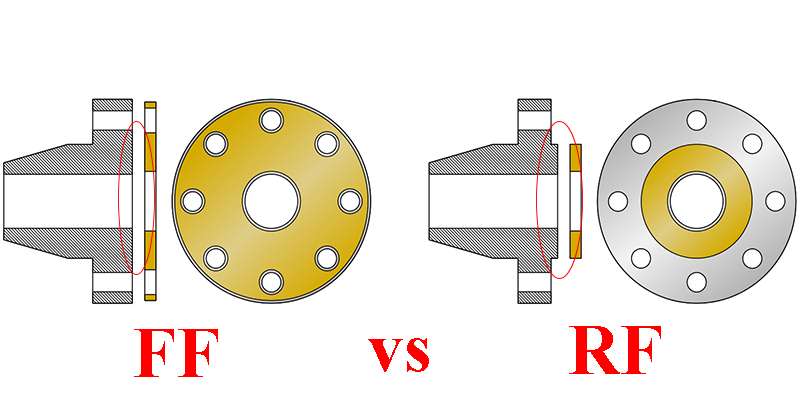

Comparación entre la brida FF y la brida RF
- RTJ (Unión Tipo Anillo): Para aplicaciones de alta presión y alta temperatura.

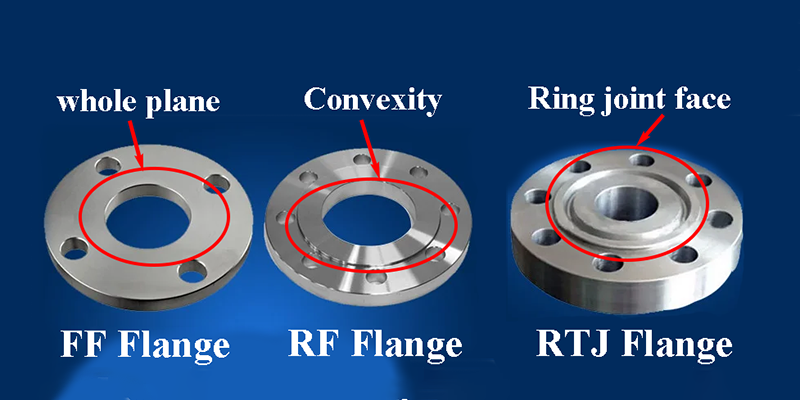

Brida FF vs. Brida RF vs. Brida RTJ
- TG (Tongue and Groove): Para medios propensos a fugas.
Cara machihembrada (T y G)
7. Identificación de materiales: garantía de resistencia a la corrosión y resistencia
Los códigos de material indican el material de fabricación de la brida. Los más comunes incluyen:
- Serie de acero al carbono: A105 (acero al carbono forjado), WCB (acero al carbono fundido)
- Serie de acero inoxidable: 304/L, 316/L, 321 (resistente a la corrosión, alta temperatura)
- Serie de acero aleado: F11, F22 (resistente a altas temperaturas y altas presiones)
- Materiales especiales: Monel, Inconel (resistentes a la corrosión extrema)
Los códigos de material indican el material de fabricación de la brida. Los más comunes incluyen:
- Serie de acero al carbono: A105 (acero al carbono forjado), WCB (acero al carbono fundido)
- Serie de acero inoxidable: 304/L, 316/L, 321 (resistente a la corrosión, alta temperatura)
- Serie de acero aleado: F11, F22 (resistente a altas temperaturas y altas presiones)
- Materiales especiales: Monel, Inconel (resistentes a la corrosión extrema)
La selección del material debe basarse en las características del medio, la temperatura, la presión y los factores ambientales.
8. Número de colada/Número de lote: la clave para la trazabilidad de la calidad
El número de colada o número de lote es un identificador único para la trazabilidad del material. Permite consultar:
- El lote de producción de la materia prima
- Informes de pruebas de composición química
- Datos de pruebas de propiedades mecánicas
- Registros de tratamiento térmico
El número de colada o número de lote es un identificador único para la trazabilidad del material. Permite consultar:
- El lote de producción de la materia prima
- Informes de pruebas de composición química
- Datos de pruebas de propiedades mecánicas
- Registros de tratamiento térmico
Durante las auditorías de calidad o el análisis de incidentes, el número de colada es una pista de trazabilidad indispensable.
Conclusión: Pequeñas marcas, gran responsabilidad
Aunque pequeñas, las marcas en una brida son un centro de información que conecta seguridad, eficiencia y responsabilidad. Dominar su interpretación significa:
Aunque pequeñas, las marcas en una brida son un centro de información que conecta seguridad, eficiencia y responsabilidad. Dominar su interpretación significa:
1. Seleccione con precisión: elija las especificaciones de brida correctas según las condiciones de operación, evitando desajustes.
2. Evaluar la seguridad: evaluar los riesgos de uso a través de la presión y las marcas del material.
3. Solucione problemas rápidamente: identifique rápidamente los parámetros de los componentes durante el mantenimiento, minimizando el tiempo de inactividad.
4. Responsabilidad de rastreo: Identifique los vínculos de la cadena de suministro a través del logotipo y el número de lote.
2. Evaluar la seguridad: evaluar los riesgos de uso a través de la presión y las marcas del material.
3. Solucione problemas rápidamente: identifique rápidamente los parámetros de los componentes durante el mantenimiento, minimizando el tiempo de inactividad.
4. Responsabilidad de rastreo: Identifique los vínculos de la cadena de suministro a través del logotipo y el número de lote.
En seguridad industrial, no hay detalles menores. Ya sea ingeniero, especialista en compras u operador de campo, desarrollar la competencia profesional para leer e identificar marcas es una responsabilidad para su trabajo y un compromiso con la seguridad. Se recomienda crear una biblioteca o base de datos de marcas de bridas en el trabajo diario, acumulando experiencia para garantizar que cada conexión sea fiable y cada marcación clara.
