Cómo ayudar a los clientes a comprender rápidamente los estándares de los sujetadores

Ayudar a un cliente a entender rápido los estándares de sujetadores es una tarea técnica, no un truco comercial: la norma correcta se deduce de la aplicación, la carga, el tipo de rosca y las piezas conjuntas. El herraje nunca se especifica solo. En una unión atornillada el sellado lo mantienen las juntas de brida junto con los espárragos, las tuercas y las arandelas, de modo que el conjunto se lee como un solo sistema.

Empiece por la aplicación, no por el código de la norma

El código de una norma es la respuesta a una pregunta. Primero conviene saber qué hace el sujetador, qué carga soporta y dónde trabaja; así el campo se reduce a unas pocas opciones antes de abrir cualquier plano.

• Uniones de estructuras de acero — alta resistencia y resistencia al corte: ISO 7412 (clase 8.8 o 10.9) en sistema métrico, ASTM A325 o ASTM A490 en sistema en pulgadas.

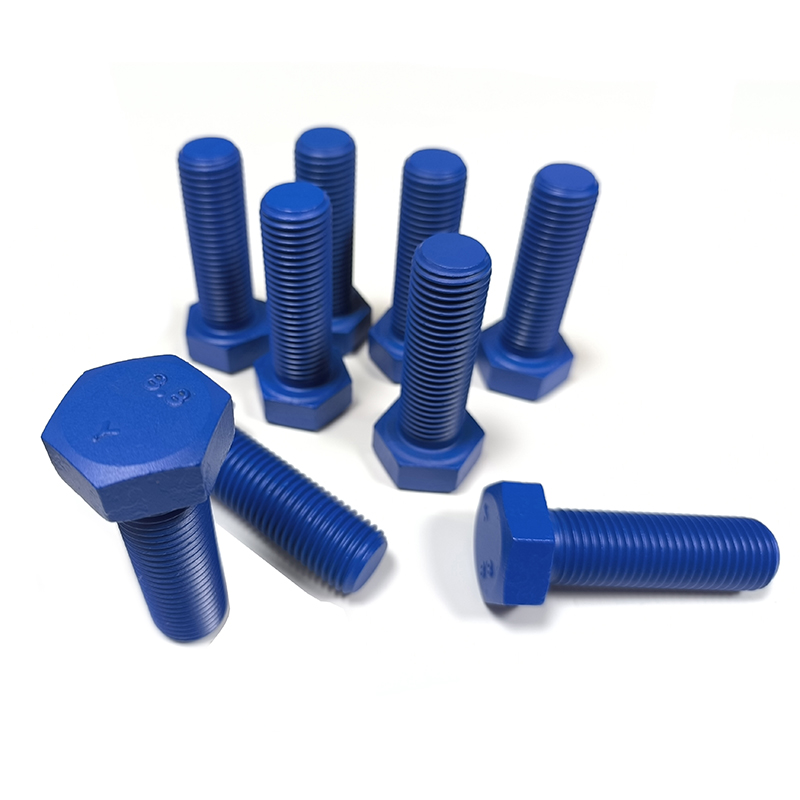

• Maquinaria general — montaje y desmontaje sencillos: pernos de cabeza hexagonal ISO 4014 e ISO 4017, o DIN 933 y DIN 931 en planos de práctica alemana.
• Uniones con alojamiento hexagonal: tornillos ISO 4762 o DIN 912, y la cabeza avellanada con alojamiento hexagonal se cubre con ISO 10642.
• Exterior y ambientes corrosivos — especifique primero el material y el recubrimiento (acero inoxidable A2/A4-70 y A4-80, galvanizado en caliente según ASTM A153) y después la norma dimensional.

Lea la designación de la rosca y la clase de resistencia

La designación de la rosca responde a la pregunta de las unidades antes que el propio cliente: M10 indica rosca métrica y normas ISO o DIN, mientras que 1/2-13 indica rosca UNC en pulgadas y práctica ANSI/ASME o SAE. Luego el tipo de cabeza fija la norma: el tornillo de cabeza cilíndrica con alojamiento hexagonal es ISO 4762 o DIN 912, y el tornillo avellanado con alojamiento hexagonal es ISO 10642.

Tabla 1. Correspondencia típica entre aplicación y norma. Las clases 8.8, 10.9 y 12.9 son designaciones métricas; las clases 5 y 8 de SAE J429 son sus equivalentes en pulgadas.

El código de clase lleva la resistencia: 12.9 significa una resistencia a la tracción nominal de 1200 MPa con un índice de fluencia de 0,9. La clase 8.8 es la opción normal en maquinaria, mientras que la 12.9 se reserva para uniones muy cargadas.

Especifique el herraje dentro del conjunto

Los sujetadores se especifican con la unión, no por separado. Donde el plano pide bridas de tubería, el herraje debe corresponder a la clase de presión de la brida, al material de la junta y al acabado de las caras, y la tuerca y la arandela se eligen como parte del mismo conjunto.

• Clase de presión — espárrago, tuerca, arandela y junta se eligen para la misma clase que la brida.
• Dureza — si se especifica un perno estructural ASTM A325, use la arandela endurecida (ASTM F436) y la tuerca (ASTM A563) previstas para él.
• Apriete — apriete en cruz hasta el par indicado para que la junta se comprima de forma uniforme y la unión se mantenga estanca en servicio.

Identifique una pieza desconocida a partir de la muestra

Cuando el cliente cambia un perno roto, la identificación más rápida es una foto clara y tres medidas, no una descripción larga.

• Marca de la cabeza: los pernos estructurales ASTM A325 llevan identificación del fabricante, como A2C o tres marcas radiales en la cabeza.
• Diámetro y paso de la rosca: M10 o M12 indican rosca métrica; 5/16 o 1/2-13 indican rosca UNC en pulgadas.
• Longitud bajo la cabeza y altura de la cabeza: con el ancho por caras, estas medidas suelen concretar la norma y el tipo de cabeza.

Preguntas frecuentes

¿En qué se diferencian ISO 4014 e ISO 4017?

Ambas normas describen pernos de cabeza hexagonal. En ISO 4014 el vástago es roscado solo en parte y en ISO 4017 lo está en toda su longitud, así que la elección depende del tramo liso que necesite la unión.

¿Cuándo basta la clase 8.8 y cuándo hace falta la 12.9?

La clase 8.8 cubre la mayoría de las cargas en maquinaria. La clase 12.9 ofrece una resistencia a la tracción nominal de 1200 MPa con un índice de fluencia de 0,9 y se reserva para uniones muy cargadas, con par de apriete controlado y vástago sin daños.

¿Qué normas de sujetadores son habituales en uniones atornilladas de brida?

Si el plano indica espárragos ASTM A193 B7, la tuerca y la arandela se eligen según ese mismo plano y la unión se aprieta hasta el par indicado; así se mantiene el sellado.

¿Cómo se lee una marca de clase como 8.8?

La primera cifra corresponde a la resistencia a la tracción nominal en MPa dividida entre cien, y la cifra tras el punto es el índice de fluencia: 8.8 equivale a 800 MPa con 0,8 y 12.9 a 1200 MPa con 0,9.

¿Qué debo medir en un perno que voy a reemplazar?

Mida el diámetro de la rosca, la longitud bajo la cabeza y la altura de la cabeza, anote el tipo de cabeza y fotografíe cualquier marca. Una foto de la marca suele bastar para identificar un perno ASTM A325.
