¿Por qué varían los precios de los sujetadores electrogalvanizados hasta un 30%? Calidad vs. Ahorro
Los precios del tornillo electrogalvanizado varían mucho incluso para un mismo plano, y la diferencia suele esconderse en operaciones que no se ven en la pieza acabada. Ya sea que sujeten una carcasa de máquina o una unión de tubería sellada con juntas de brida, esas operaciones ocultas deciden cuánto dura el recubrimiento de zinc.
Materia prima de zinc y pureza del baño

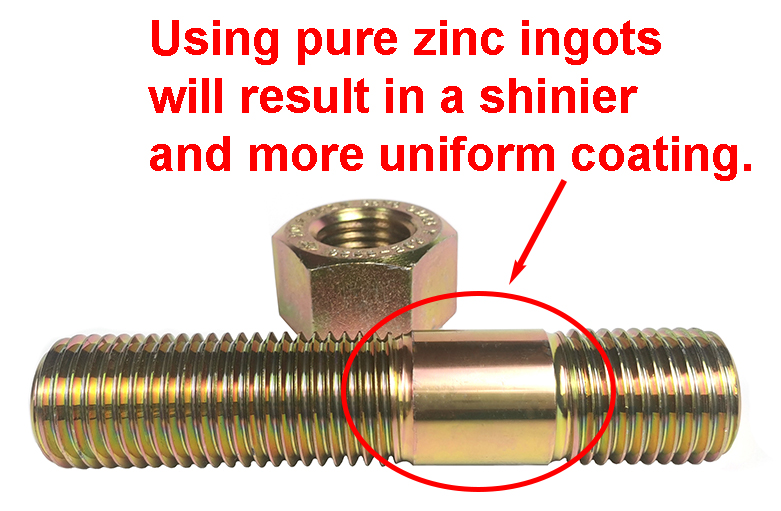

La calidad del recubrimiento empieza en el baño. Los fabricantes serios trabajan con lingotes de zinc grado 0 de unos 99,995 % de pureza, lo que mantiene el zinc depositado limpio y estable la resistencia a la corrosión. El zinc reciclado o mezclado abarata el proceso, pero el recubrimiento ennegrece o mancha de blanco antes de tiempo.
El origen del zinc importa tanto como la etiqueta del lingote: los contratos continuos con proveedores de marca estabilizan el baño, mientras que el zinc barato de procedencia dudosa traslada el riesgo al tornillo terminado.
Preparación de la superficie antes del zincado
La eliminación de óxido antes del zincado decide la adherencia y protege el sustrato de acero. La diferencia entre un proceso correcto y un atajo no se ve en el estante.
- Práctica correcta: ácidos con inhibidores de corrosión y supresores de niebla quitan el óxido despacio y respetan el metal base.
- Atajo: el ácido concentrado de desecho limpia rápido, pero sobre-decapa la rosca: medidas por debajo de lo nominal, peores propiedades mecánicas y un efluente sin tratar.
Espesor, pasivación y óxido blanco
El espesor y la pasivación deciden cuánto resiste la pieza el óxido rojo. Las especificaciones suelen pedir 8 µm de zinc, lo que lleva del orden de 20 minutos de depositación; una corrida de 5 minutos deja solo 2-3 µm. El espesor no se juzga a simple vista, pero la prueba de niebla salina separa ambos casos enseguida.
La pasivación (zinc amarillo, o zinc azul/blanco) sella la superficie con una película estable. Si el paso se acorta o la solución es deficiente, las piezas brillan el día del envío y aún así desarrollan óxido blanco —un depósito blanco o grisáceo en polvo, voluminoso, de hidróxido de zinc— tras unos días en un almacén húmedo y mal ventilado.
| Operación | Práctica correcta | Atajo habitual |
| Espesor de depositación | 8 µm, unos 20 min de zincado | 2-3 µm, unos 5 min de zincado |
| Pasivación | Solución cualificada, película densa | Tiempo corto o solución débil |
| Resultado en niebla salina | Más de 72 h hasta óxido rojo | Óxido rojo en media jornada |
Valores de taller habituales en tornillería electrogalvanizada. Confirme los criterios de aceptación en la documentación del pedido.
Horneado de alivio y comprobaciones de aceptación
En el tornillo de grado 8.8 y superior, el hidrógeno absorbido durante el zincado es un asunto de seguridad: bajo carga la pieza puede fracturarse sin aviso. La solución es un horneado a unos 200 °C (400 °F) durante 4 horas o más para expulsar el hidrógeno; cuesta energía y tiempo, y omitirlo es el ahorro más caro de toda la cadena.
- Pida un informe independiente de niebla salina antes de aceptar el lote.
- Confirme el horneado de alivio: temperatura, tiempo de mantenimiento y que cubre grados 8.8 y superiores.
- Revise el espesor declarado (clase 8 µm) y el tipo de pasivación (zinc amarillo o azul/blanco).
- Almacene las piezas terminadas en seco y con ventilación: el embalaje cerrado y cálido sin flujo de aire invita al óxido blanco.
Los espárragos de alta resistencia montados sobre bridas de tubería, puentes y maquinaria pesada soportan una carga estructural real, así que cada una de estas comprobaciones sale más barata que un fallo de la unión.
Preguntas frecuentes
¿Qué es el óxido blanco del acero galvanizado?
Un depósito blanco o grisáceo en polvo, voluminoso, de hidróxido de zinc sobre el recubrimiento. Aparece cuando las piezas galvanizadas se almacenan o transportan largo tiempo en condiciones húmedas y mal ventiladas y el zinc reacciona con el aire.
¿Qué espesor debe tener un recubrimiento electrogalvanizado?
Lo habitual es exigir unos 8 µm, equivalentes a unos 20 minutos de depositación. Una corrida de 5 minutos deja solo 2-3 µm y falla pronto en servicio.
¿Cómo verifico la resistencia a la corrosión antes de aceptar un lote?
Con la prueba de niebla salina: los recubrimientos más gruesos aguantan más de 72 h hasta el óxido rojo, mientras que los finos pueden mostrar óxido rojo en media jornada.
¿Por qué se hornea el tornillo de alta resistencia después del zincado?
Para expulsar el hidrógeno absorbido durante la depositación. Los tornillos de grado 8.8 y superior se hornean a unos 200 °C (400 °F) durante 4 horas o más frente a la fragilización por hidrógeno.
¿Qué aporta la pasivación al recubrimiento de zinc?
Forma una película protectora estable: zinc amarillo o azul/blanco. Con pasivación corta o deficiente la pieza brilla al enviarse, pero en pocos días puede cubrirse de óxido blanco en el almacén.
¿Cuál es la diferencia entre una tuerca hexagonal y una tuerca hexagonal pesada?
La diferencia entre los sujetadores cromados y los cincados
Artículo relacionado
