Comparación entre la aleación ASTM A453 Gr.660 y una aleación similar de alta temperatura Inconel 718
Elegir entre ASTM A453 Gr.660 (A-286) e Inconel 718 para fijación a alta temperatura depende de la temperatura, la carga y el ambiente. Ambas son superaleaciones endurecidas por precipitación para equipos calientes y presurizados: turbinas, calderas y tuberías. El sellado habitual en estas condiciones son las juntas de brida de alta temperatura.
Diferencias clave
En la práctica, ambas aleaciones se separan en cuatro puntos.
- Temperatura de servicio: el Gr.660 conserva la resistencia a la oxidación y a la fluencia hasta 704 °C; el Inconel 718 es más resistente por debajo de unos 650 °C, donde su fase γ'' es estable.
- Resistencia: el Inconel 718 alcanza 1000–1400 MPa a tracción a temperatura ambiente, frente a ≥895 MPa del Gr.660 (Clase D hasta 725 MPa de fluencia).
- Corrosión: el Inconel 718 resiste el agrietamiento por corrosión bajo tensión por cloruros y soporta agua de mar y H₂S; el Gr.660 se comporta como el acero 316/316L en medios acuosos.
- Coste: el Gr.660 se basa en hierro, con 24–27% de níquel y sin niobio; el Inconel 718 lleva 50–55% de níquel y niobio, y cuesta varias veces más.
Comparación de propiedades
La tabla resume las propiedades que guían la selección del material para fijaciones de alta temperatura.
| Parámetro de comparación | ASTM A453 Gr.660 (A-286) | Inconel 718 |
|---|---|---|
| Tipo de material | Superaleación de Fe-Ni endurecida por precipitación (base hierro) | Superaleación de níquel endurecida por precipitación |
| Temperatura máxima típica de servicio | ~704 °C | ~650 °C (a largo plazo) |
| Resistencia a temperatura ambiente | Tracción ≥895 MPa, fluencia ≥585 MPa (Clase D hasta 725 MPa) | Tracción ≥1000–1400 MPa, fluencia ≥850–1100 MPa |
| Resistencia a alta temperatura | Alto límite elástico y buena fluencia por debajo de 650 °C | Mayor límite elástico entre las superaleaciones trabajadas por debajo de 650 °C |
| Resistencia a la corrosión | Excelente resistencia a la oxidación por encima de 700 °C; corrosión acuosa similar al acero 316/316L | Muy buena resistencia global; resiste el agrietamiento por cloruros |
| Mecanizado | Buena plasticidad en estado tratado en solución; apto para conformado | Más difícil de mecanizar; mejor trabajabilidad en caliente y frío que otras superaleaciones; excelente soldabilidad |
| Coste relativo | Menor (poco níquel, mucho hierro, sin niobio) | Mayor (mucho níquel y niobio) |
Tabla 1. Valores típicos según la comparación de referencia; confirme las cifras en el certificado del material.

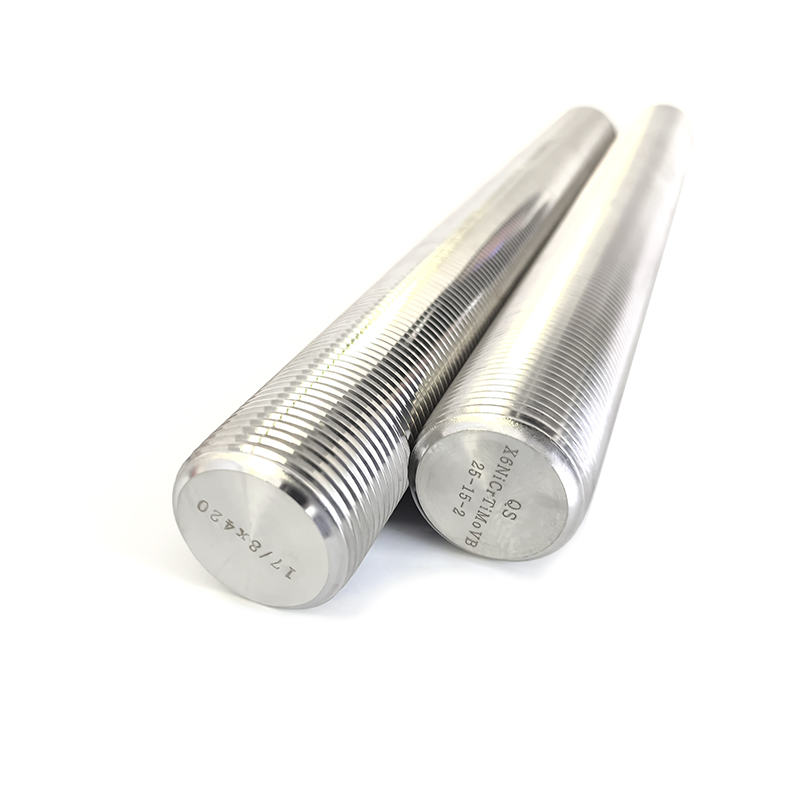

Perno prisionero de aleación ASTM A453 Gr.660
Temperatura, corrosión y fabricación
Las cifras no lo cuentan todo: el comportamiento de las fases decide dónde funciona cada aleación.
- Rango térmico: por debajo de 650 °C el Inconel 718 ofrece resistencia y fluencia inigualables; por encima de 650–700 °C su fase γ'' se engrosa o se disuelve y la resistencia cae. El Gr.660 mantiene su comportamiento hasta 704 °C y encaja en fijaciones estáticas como pernos de turbinas de vapor y bridas de tubería de caldera.
- Corrosión: el Inconel 718 rinde en ácidos oxidantes y reductores, agua de mar y medios con H₂S, con gran resistencia al agrietamiento por cloruros, clave en aplicaciones marinas y petroquímicas. El Gr.660 cubre la mayoría de las atmósferas industriales y los medios acuosos, como el acero 316.
- Mecanizado: el Gr.660 conserva buena plasticidad en estado tratado en solución y se mecaniza con herramienta estándar. El Inconel 718 se encrua, genera grandes fuerzas de corte y desgasta la herramienta, aunque se trabaja mejor en caliente y frío que otras superaleaciones.
- Soldadura: el Inconel 718 se solda bien en piezas grandes o complejas. El Gr.660 también, pero la unión suele exigir envejecimiento posterior para restaurar las propiedades mecánicas.
El coste sigue a la composición: el Gr.660 usa matriz de hierro con 24–27% de níquel y sin niobio, y es la opción económica para uniones calientes con carga moderada. El Inconel 718, con 50–55% de níquel y niobio, cuesta a menudo varias veces más; ese sobrecoste solo se justifica ante esfuerzos altos, ciclos térmicos o medios agresivos.
Preguntas frecuentes
¿Qué es el Inconel 718?
El Inconel 718 es una superaleación de níquel endurecida por precipitación, reforzada por la fase γ''. Por debajo de 650 °C presenta el mayor límite elástico entre las superaleaciones trabajadas y se usa en pernos de discos de turbina.
¿Cuál es la temperatura máxima de servicio de los pernos ASTM A453 Gr.660?
El Gr.660 (A-286) conserva la resistencia a la oxidación y a la fluencia hasta unos 704 °C. Por debajo de 650 °C mantiene además un alto límite elástico, por lo que es habitual en turbinas de vapor y calderas.
¿Se puede soldar el ASTM A453 Gr.660?
Sí. El Gr.660 es soldable, pero la unión suele requerir envejecimiento posterior para restaurar las propiedades mecánicas. El Inconel 718 se solda con más facilidad y se prefiere en estructuras soldadas grandes o complejas.
¿Por qué el Inconel 718 cuesta más que el Gr.660?
Lo decide la composición: el Gr.660 se basa en hierro, con 24–27% de níquel y sin niobio, mientras que el Inconel 718 contiene 50–55% de níquel y niobio y a menudo cuesta varias veces más.
Aplicaciones de tubos de acero en estructuras de acero modulares y prefabricadas
Rendimiento de los materiales e innovaciones técnicas de las juntas aislantes Gylon 3500
Artículo relacionado
