4 válvulas industriales comunes
autor: www.qishine.com
2026-03-02
En sistemas de tuberías industriales, ingeniería municipal e instalaciones de construcción, las válvulas son equipos críticos para el control de fluidos. La selección correcta de los tipos de válvulas impacta directamente en la eficiencia operativa, la seguridad y la rentabilidad del sistema. Entre los numerosos tipos de válvulas, las válvulas de globo, las válvulas de bola, las válvulas de mariposa y las válvulas de compuerta son las cuatro categorías fundamentales para el control de fluidos debido a su uso extremadamente frecuente. Sin embargo, estas cuatro válvulas difieren fundamentalmente en su estructura, principios de funcionamiento y condiciones de trabajo aplicables. Una selección incorrecta puede provocar un rendimiento deficiente de la válvula, una vida útil reducida o incluso fallos del sistema.
4 válvulas industriales comunes
Este artículo busca ofrecer una explicación profesional y sistemática de los principios de funcionamiento, las estructuras típicas, las características de rendimiento y las principales áreas de aplicación de estos cuatro tipos clave de válvulas. Mediante un análisis comparativo, podrá establecer rápidamente una lógica de selección precisa, garantizando así decisiones técnicas óptimas para diversas condiciones de trabajo, como cierre, regulación, estrangulamiento o caudal total.

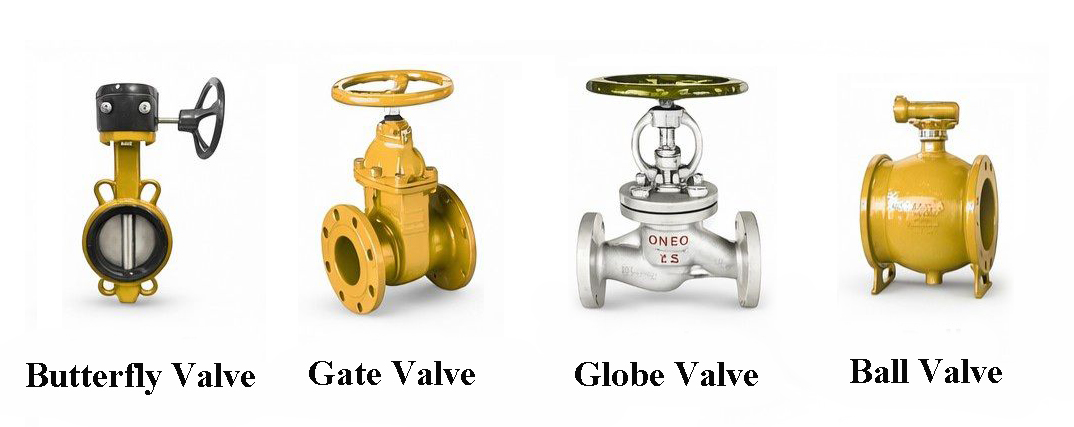

Introducción a los cuatro tipos de válvulas
1.Válvula de globo
Principio básico: similar a un grifo antiguo, un disco (o tapón) se mueve verticalmente hacia arriba y hacia abajo para presionar o levantar el asiento de la válvula, cortando o regulando así el flujo como si se "cerrara un grifo".
Características: El cuerpo de la válvula suele tener forma de "Z" o ser esférico, con entrada y salida no en línea recta y a menudo a diferentes alturas. El volante requiere muchas vueltas para funcionar.
1.Válvula de globo
Principio básico: similar a un grifo antiguo, un disco (o tapón) se mueve verticalmente hacia arriba y hacia abajo para presionar o levantar el asiento de la válvula, cortando o regulando así el flujo como si se "cerrara un grifo".
Características: El cuerpo de la válvula suele tener forma de "Z" o ser esférico, con entrada y salida no en línea recta y a menudo a diferentes alturas. El volante requiere muchas vueltas para funcionar.

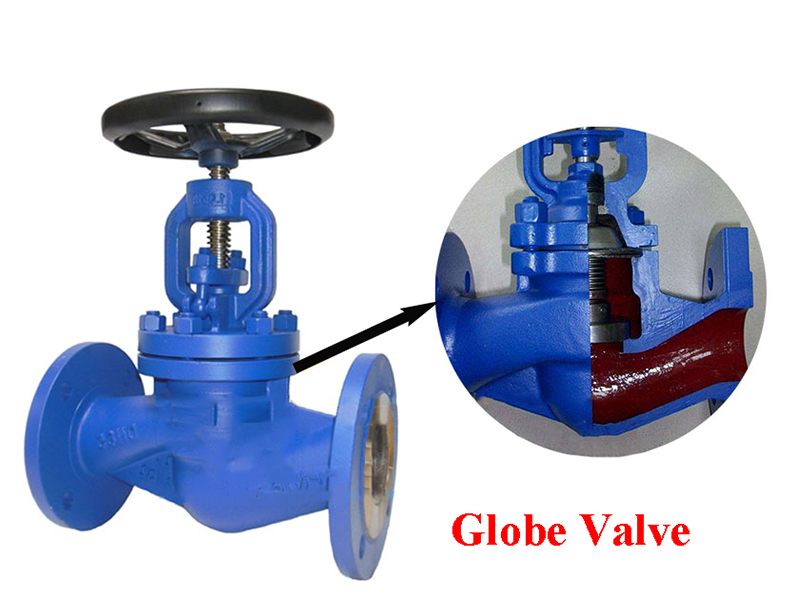

Válvula de globo
Usos principales: Regulación precisa del caudal y cierre completo. Se utiliza comúnmente en tuberías que requieren ajustes frecuentes o un cierre estricto, como delante de radiadores o sistemas de regulación química. Ofrece una resistencia a los fluidos relativamente alta.

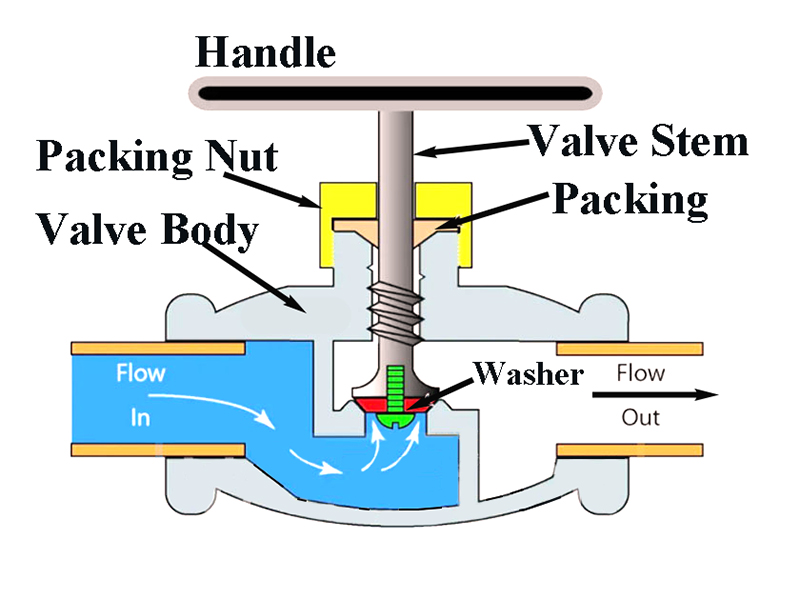

Diagrama esquemático del funcionamiento de la válvula de globo
Características de acción: Se abre lentamente, se cierra herméticamente y permite ajustes finos.
2. Válvula de bola
Principio básico: El núcleo es una esfera con un agujero. Al girarlo 90 grados, el agujero se alinea con la tubería (completamente abierto) o se coloca perpendicularmente (completamente cerrado), funcionando como un "cambio de vía".
Características de apariencia: El cuerpo de la válvula suele ser compacto, con una palanca simple o manija de llave que requiere solo una rotación de 90 grados para funcionar.
Principio básico: El núcleo es una esfera con un agujero. Al girarlo 90 grados, el agujero se alinea con la tubería (completamente abierto) o se coloca perpendicularmente (completamente cerrado), funcionando como un "cambio de vía".
Características de apariencia: El cuerpo de la válvula suele ser compacto, con una palanca simple o manija de llave que requiere solo una rotación de 90 grados para funcionar.

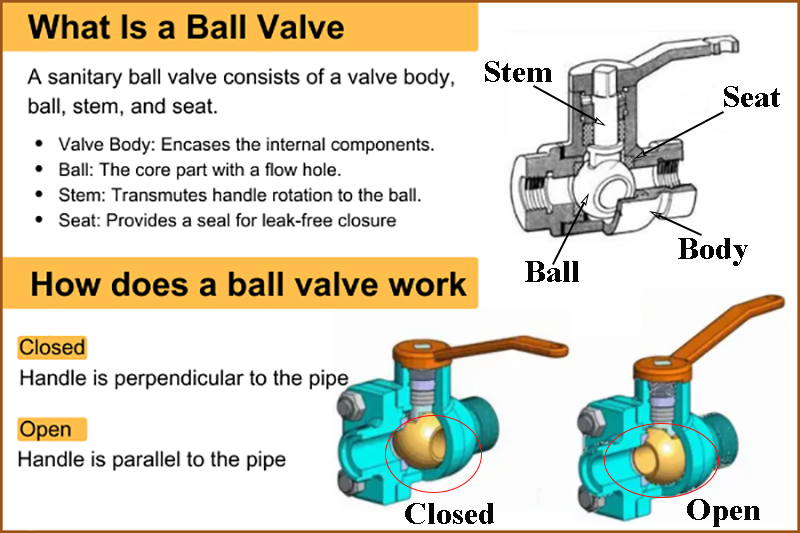

¿Qué es una válvula de bola? ¿Y cómo funciona una válvula de bola?
Usos principales: Apertura, cierre y cierre rápidos. Ampliamente utilizado en casi todas las aplicaciones que requieren una conmutación rápida, desde tuberías de agua domésticas hasta oleoductos. Ofrece un excelente sellado y una resistencia mínima, pero no es adecuado para la regulación precisa del caudal.

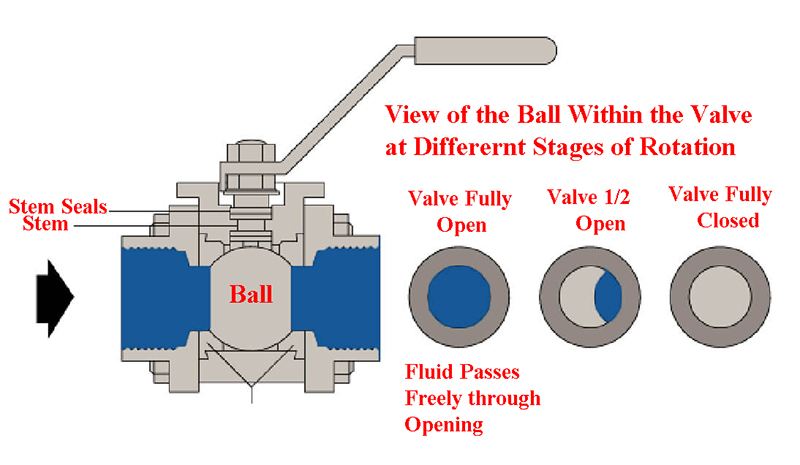

Válvula de bola: vista de la bola dentro de la válvula en diferentes etapas de rotación
Características de acción: Se abre rápidamente, se cierra herméticamente y funciona con un simple giro.
3.Válvula de mariposa
Principio básico: El núcleo es un disco (placa de mariposa) fijado al vástago central de la válvula. Al girar la manija, el disco gira como un deflector, alineándolo en paralelo a la dirección del flujo para una apertura completa o en perpendicular para un cierre completo.
Principio básico: El núcleo es un disco (placa de mariposa) fijado al vástago central de la válvula. Al girar la manija, el disco gira como un deflector, alineándolo en paralelo a la dirección del flujo para una apertura completa o en perpendicular para un cierre completo.

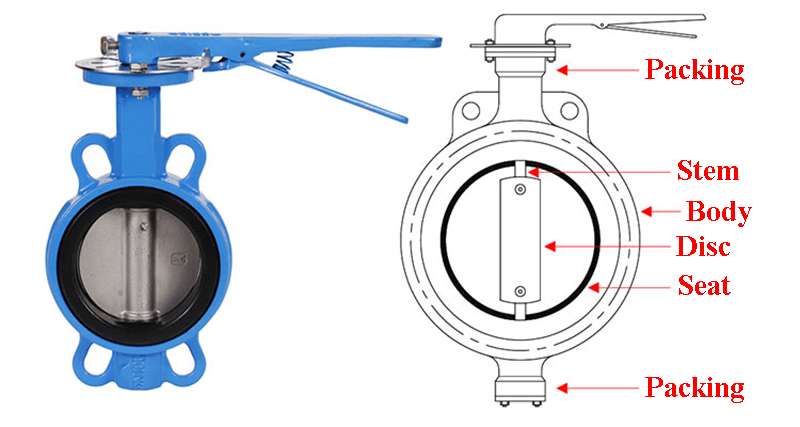

Válvula de mariposa
Características: El cuerpo de la válvula es muy delgado, similar a una abrazadera en la tubería. Normalmente se opera mediante un volante con engranaje sinfín o una palanca con placa de posicionamiento.
Usos principales: Apertura, cierre y regulación general en tuberías de gran diámetro. Se utiliza comúnmente en tratamiento de agua, ventilación, aire acondicionado y otros sistemas de alto caudal con presión moderada. Sus ventajas incluyen su bajo coste y diseño compacto.
Usos principales: Apertura, cierre y regulación general en tuberías de gran diámetro. Se utiliza comúnmente en tratamiento de agua, ventilación, aire acondicionado y otros sistemas de alto caudal con presión moderada. Sus ventajas incluyen su bajo coste y diseño compacto.
Características de acción: Se abre rápidamente, es liviano y se utiliza comúnmente para diámetros grandes.
4.Válvula de compuerta
Principio básico: El núcleo es una "puerta" (similar a una cuchilla en forma de cuña). Al girar el volante, la puerta sube o baja verticalmente, funcionando como las "puertas de una ciudad antigua" para permitir o bloquear el paso de fluidos.
Principio básico: El núcleo es una "puerta" (similar a una cuchilla en forma de cuña). Al girar el volante, la puerta sube o baja verticalmente, funcionando como las "puertas de una ciudad antigua" para permitir o bloquear el paso de fluidos.

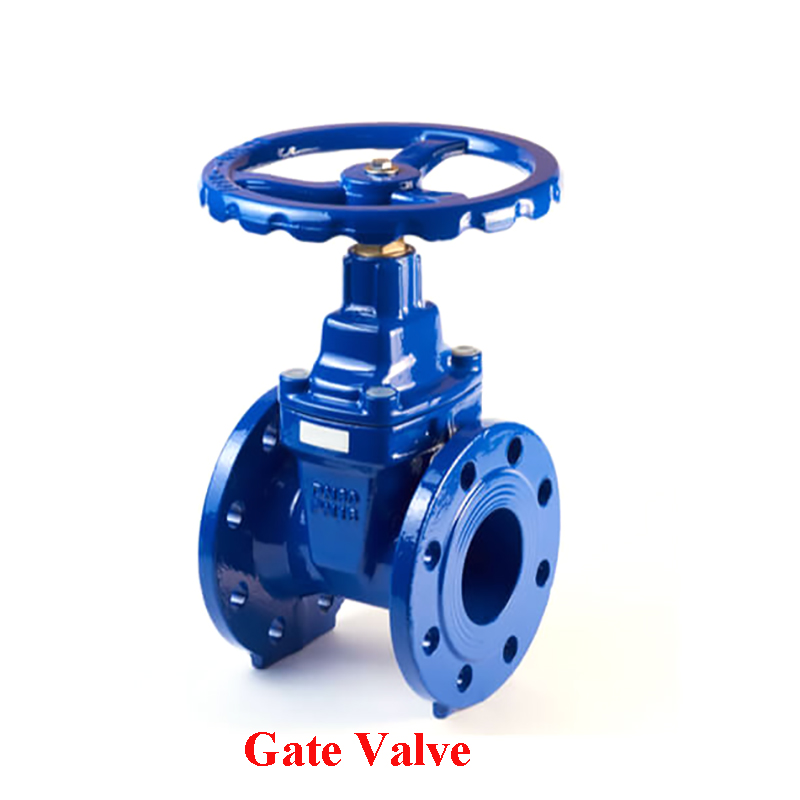

Válvula de compuerta
Características: El cuerpo de la válvula es alto (para permitir el movimiento vertical), pero tiene un paso de flujo recto. El volante requiere muchas vueltas y el vástago de la válvula sube o baja con el funcionamiento (el tipo de vástago ascendente es el más común).

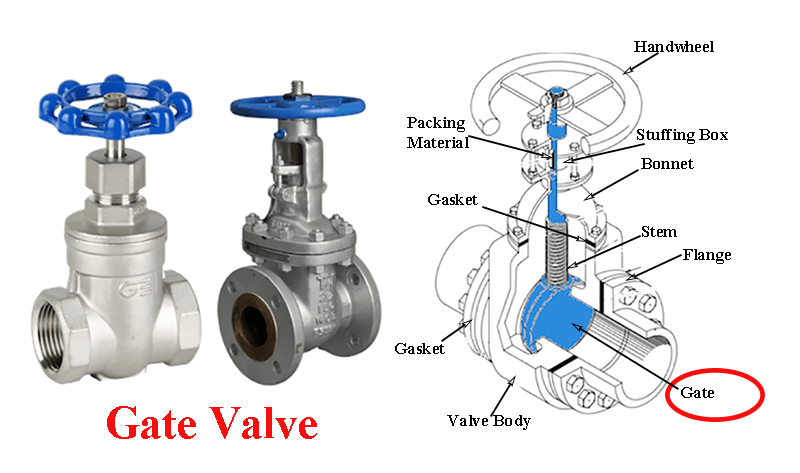

Válvula de compuerta: Volante, Material de empaque, Prensaestopas, Bonete, Junta, Vástago, Cuerpo de válvula, Compuerta
Usos principales: Operación completamente abierta o completamente cerrada, no para regulación. Se utiliza frecuentemente en aplicaciones que requieren un flujo recto, mínima resistencia y operación poco frecuente, como las válvulas principales en las tuberías de agua municipales. Normalmente permanece completamente abierta o cerrada durante períodos prolongados.
Características de acción: Resistencia cero cuando está completamente abierta, funciona lentamente y no se puede utilizar para estrangular como válvula reguladora.
Puedes recordarlos y distinguirlos así:
Para regular el caudal, elija una válvula de globo similar a la de un grifo (con un recorrido de flujo en forma de Z y apertura lenta).
Para un cambio rápido, elija la que gira con un movimiento rápido: válvula de bola. (Manija de 90 grados, operación más rápida)
Para tuberías grandes y delgadas, elija la válvula de mariposa con un volante grande. (Cuerpo de válvula delgado, volante grande)
Para válvulas altas y rectas, utilizadas únicamente para apertura y cierre completos, no para regulación — Válvula de compuerta. (Cuerpo de válvula alto, vástago ascendente)
Para regular el caudal, elija una válvula de globo similar a la de un grifo (con un recorrido de flujo en forma de Z y apertura lenta).
Para un cambio rápido, elija la que gira con un movimiento rápido: válvula de bola. (Manija de 90 grados, operación más rápida)
Para tuberías grandes y delgadas, elija la válvula de mariposa con un volante grande. (Cuerpo de válvula delgado, volante grande)
Para válvulas altas y rectas, utilizadas únicamente para apertura y cierre completos, no para regulación — Válvula de compuerta. (Cuerpo de válvula alto, vástago ascendente)
¡Espero que esta explicación te ayude a comprender y diferenciar rápidamente estos cuatro tipos de válvulas!
