Tuerca hexagonal SS316 de 1/4 de pulgada

QS Fastener: 1/4 inch SS316 Hex Nut

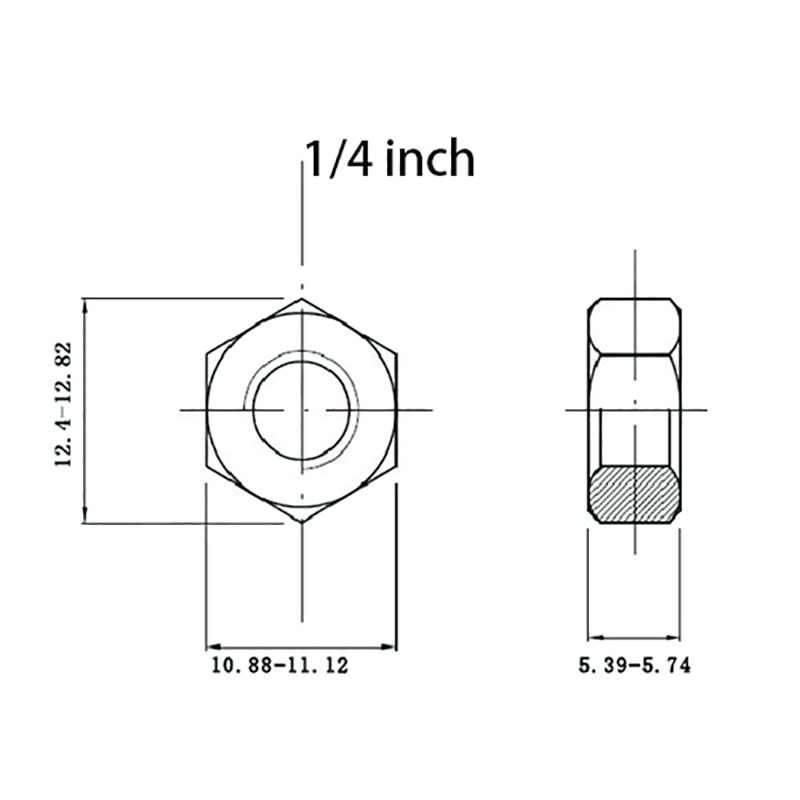

Nombre: Tuerca hexagonal SS316 de 1/4 pulgada Estándar: ANSI B18.2.2 Material: SS316 Tamaño: 1/4-28 pulgadas Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Tuerca hexagonal SS316 de 1/4 de pulgada
Fabricado según ANSI B18.2.2, esta tuerca hexagonal se mecaniza en acero inoxidable 316 de alta resistencia a la corrosión. Rosca 1/4-28 UNC, acabado natural. Indicada para ambientes marinos y químicos agresivos. Dimensiones precisas, filete completo y torque estable garantizan un cierre duradero sin aflojamiento; solución ideal para equipos de alta gama e instrumentación de precisión. Disponible en stock con entrega rápida incluso para pedidos pequeños.

Magnetismo en tornillos de acero inoxidable y criterios de selección para Tuerca hexagonal SS316 de 1/4 de pulgada
El magnetismo de los elementos de fijación inoxidables es un tema complejo que abarca metalurgia, procesos de fabricación y exigencias de servicio. A continuación se analizan cuatro dimensiones clave —evolución microestructural, efectos del procesamiento, técnicas de desmagnetización y normativa— con especial atención al comportamiento magnético del Tuerca hexagonal SS316 de 1/4 de pulgada.

1. Microestructura y mecanismo magnético
Los aceros austeníticos (p. ej., 304 o el 316 del Tuerca hexagonal SS316 de 1/4 de pulgada) en estado recocido presentan austenita γ monofásica, estructura FCC y permeabilidad relativa teórica μ ≤ 1,05. Sin embargo, la deformación en frío induce la formación de martensita BCT (SIMT). Datos experimentales:
– 15 % de deformación → 5–8 % de martensita, μ = 1,2–1,5.
– 30 % de deformación → 15–20 % de martensita, μ ≥ 2,0.
Gracias al 2–3 % de Mo, el Tuerca hexagonal SS316 de 1/4 de pulgada posee un Md30 ~50 °C inferior al de 304, reduciendo la tasa de transformación martensítica en 30–40 % y favoreciendo aplicaciones hipomagnéticas.

2. Influencia del proceso de fabricación
a) Estampación en frío
– La deformación alcanza 40–50 %, elevando μ hasta 1,8–2,2.
– Relación exponencial: B = 0,5 e^(0,03 ε), donde ε es la deformación real.

b) Estampación en caliente
– A ≥ 850 °C la recristalización dinámica inhibe la martensita.
– Permeabilidad del Tuerca hexagonal SS316 de 1/4 de pulgada ≤ 1,1, aunque requiere decapado posterior para eliminar óxidos.

3. Técnicas de desmagnetización
a) Recocido de solución
– 1050–1100 °C + temple en agua revierte la martensita, pero la resistencia cae ~40 % (de 800 MPa a 500 MPa).

b) Revenido a 400 °C / 2 h
– Reduce la magnetización en 30 % con pérdida de resistencia <10 %.

c) Blindaje magnético
– Revestimiento de μ-metal mantiene la inducción superficial del Tuerca hexagonal SS316 de 1/4 de pulgada <0,5 mT.

4. Requisitos sectoriales
– Nuclear: flujo magnético <5×10⁻⁵ Wb → se recomienda Tuerca hexagonal SS316 de 1/4 de pulgada.
– Entorno IRM: μ < 1,01 → grado 316 es la opción preferida.
– Sensores automotrices: remanencia <2 G → Tuerca hexagonal SS316 de 1/4 de pulgada revenida cumple.

Recomendaciones prácticas
1. Entorno hipomagnético: priorizar Tuerca hexagonal SS316 de 1/4 de pulgada (μ típica 1,02–1,15).
2. Magnetismo medio-alto: acero 304 + deformación limitada (<20 %).
3. Magnetismo nulo: emplear superaleación A286 (μ = 1,002) o aplicar recocido de solución al vacío al Tuerca hexagonal SS316 de 1/4 de pulgada.

Nota final
ASTM F593 e ISO 3506 no establecen límites magnéticos; ASTM A967 Anexo X1 ofrece guías de desmagnetización. En la práctica, el Tuerca hexagonal SS316 de 1/4 de pulgada debe equilibrar requisitos magnéticos y mecánicos (p. ej., un perno 8.8 puede degradarse a 6.8 tras desmagnetizar).
