Шестигранная гайка 1/4 дюйма из нержавеющей стали 316

QS Fastener: 1/4 inch SS316 Hex Nut

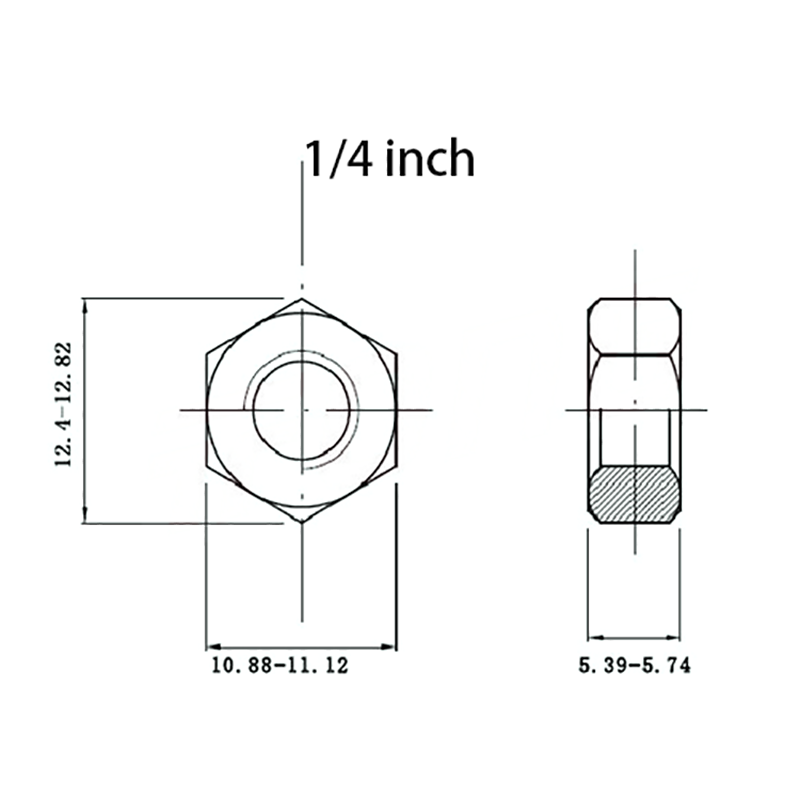

Название: шестигранная гайка 1/4 дюйма SS316 Стандарт: ANSI B18.2.2 Материал: SS316 Размер: 1/4-28 дюйма Поверхность: натуральный цвет

количество

отправить контакт

добавить в корзину

Шестигранная гайка 1/4 дюйма из нержавеющей стали 316

Проблема намагниченности стальных крепёжных изделий из нержавеющей стали и особенности выбора Шестигранная гайка 1/4 дюйма из нержавеющей стали 316
Вопрос о намагниченности крепёжных изделий из нержавеющей стали охватывает материаловедение, технологию обработки и эксплуатационные требования. Ниже приведён профессиональный анализ с позиций структурных превращений, влияния технологии, методов демагнетизации и отраслевых стандартов; особое внимание уделено поведению Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 из аустенитной нержавеющей стали.

1. Структурный механизм и магнитные свойства
Аустенитные стали (например, 304, а также 316, применяемая для Шестигранная гайка 1/4 дюйма из нержавеющей стали 316) в отожжённом состоянии имеют монофазную γ-аустенитную структуру с ГЦК-решёткой; теоретическая магнитная проницаемость μ ≤ 1,05. Однако при холодной деформации происходит деформационно-индуцированный мартенситный переход (SIMT) с образованием тетрагонального мартенсита (ВСТ). Экспериментальные данные показывают:
- при степени деформации 15 % содержание мартенсита достигает 5–8 %, μ возрастает до 1,2–1,5;
- при 30 % деформации мартенсит 15–20 %, μ может превышать 2,0;
- в Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 благодаря 2–3 % Mo температура Md30 (критическая для мартенситного перехода) на ~50 °C ниже, чем у 304, поэтому при тех же условиях скорость образования мартенсита на 30–40 % ниже, что делает изделие предпочтительным для низкомагнитных применений.

2. Влияние технологических процессов
(1) Холодная высадка:
- при высадке Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 степень деформации обычно 40–50 %, μ повышается до 1,8–2,2;
- намагниченность экспоненциально зависит от деформации: B = 0,5 e^(0,03 ε), где ε — относительная деформация.

(2) Горячая высадка:
- при T ≥ 850 °C динамическая рекристаллизация подавляет мартенситный переход;
- после горячей формовки μ Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 ≤ 1,1, однако требуется дополнительная обработка поверхности для удаления окалины.

3. Методы демагнетизации
(1) Растворяющий отжиг:
- водное закаливание при 1050–1100 °C вызывает обратный мартенситный переход, но прочность снижается на ~40 %;
- для стали 316 прочность падает с 800 МПа до 500 МПа.

(2) Низкотемпературный отпуск:
- 400 °C × 2 ч снижает намагниченность Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 на 30 %, потеря прочности <10 %.

(3) Магнитный экран:
- покрытие из μ-сплава позволяет снизить поверхностную индукцию Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 до <0,5 мТл.

4. Отраслевые требования и данные
- Атомная энергетика: поток <5×10⁻⁵ Вб → рекомендован Шестигранная гайка 1/4 дюйма из нержавеющей стали 316.

- Оборудование МРТ: μ < 1,01 → 316-преимущественный выбор.

- Датчики автомобилей: остаточная намагниченность < 2 Гс → Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 после отпуска соответствует.

Рекомендации по выбору
1. Низкомагнитные условия: отдавать приоритет Шестигранная гайка 1/4 дюйма из нержавеющей стали 316 (типичное μ 1,02–1,15).
2. Средне-/высокомагнитные условия: 304 + ограничение холодной деформации <20 %.
3. Безмагнитные условия: сплав A286 (μ = 1,002) или вакуумный растворяющий отжиг Шестигранная гайка 1/4 дюйма из нержавеющей стали 316.

Важно: ASTM F593 и ISO 3506 не содержат нормативов по магнитным характеристикам, однако приложение X1 стандарта ASTM A967 даёт рекомендации по демагнетизации. На практике необходимо балансировать требования к магнитным свойствам и механическим характеристикам (например, болт класса 8.8 после демагнетизации может быть понижен до 6.8).
