Что такое рольставни?
└ Роллетные ворота для коммерческих и промышленных зданий с направляющими и кожухом
Краткий обзор за минуту
- Роллетные ворота — это не просто полотно, которое поднимается и опускается: это механическая несущая система плюс электромеханический привод.
- Путь нагрузки начинается от опорных пластин (щёк), закреплённых в несущих стенах или бетонных колоннах, и от стоек, которые одновременно фиксируют направляющие.
- Внутри вала размещён трубчатый привод со встроенным концевым выключателем, рабочим тормозом и отверстием для ручного управления при отключении питания.
- Тормоз безопасности — чисто механический центробежный: он работает без электричества и останавливает полотно при отказе привода.
- Ламели, направляющие и нижний профиль обеспечивают ход полотна, ветровую нагрузку и герметичность; при установке привода или вала ниже 2,5 м защитный кожух обязателен.
Устройство роллетных ворот в разрезе: от «скелета» до «сердца»
Хотя роллетные ворота могут показаться всего лишь полотном, которое поднимается и опускается, они играют ключевую роль в защите современных коммерческих зданий, промышленных объектов и гаражей. Как наглядно показывает схема, соответствующие требованиям и безопасные роллетные ворота — это далеко не несколько листов металла, скреплённых болтами: в их основе лежит продуманная механическая несущая система и электромеханический привод.
└ Сборочный чертёж роллетных ворот с опорными пластинами, валом, направляющими и защитным кожухом
I. Прочный «скелет»: несущая и монтажная система
Вся конструкция ворот весом в несколько сотен килограммов опирается на опорные пластины (щёки) как на основные несущие элементы. - Опорные пластины (с обеих сторон): «щёка со стороны тормоза» (слева) и «щёка со стороны привода» (справа) на схеме — не обычные стальные листы, а высокопрочные несущие пластины, рассчитанные по результатам анализа напряжений. При монтаже их необходимо надёжно закрепить в несущих стенах здания или в бетонных колоннах и балках достаточным количеством анкерных болтов или закладных анкеров. Только при соответствии несущей способности пластин требованиям полотно работает плавно, без вибрации и раскачивания. - Стойки (вертикальные колонны): вертикальные стойки по обеим сторонам — в технике их часто называют колоннами направляющих или уголковыми кронштейнами — служат одновременно продолжением опорных пластин и базой крепления направляющих. На практике крайне важно выдержать вертикальность (компланарность) этих стоек: любое отклонение нарушает плавность хода полотна и приводит к заклиниванию, подклиниванию или постороннему шуму трения при работе.
II. Мощное «сердце»: силовая и передаточная система

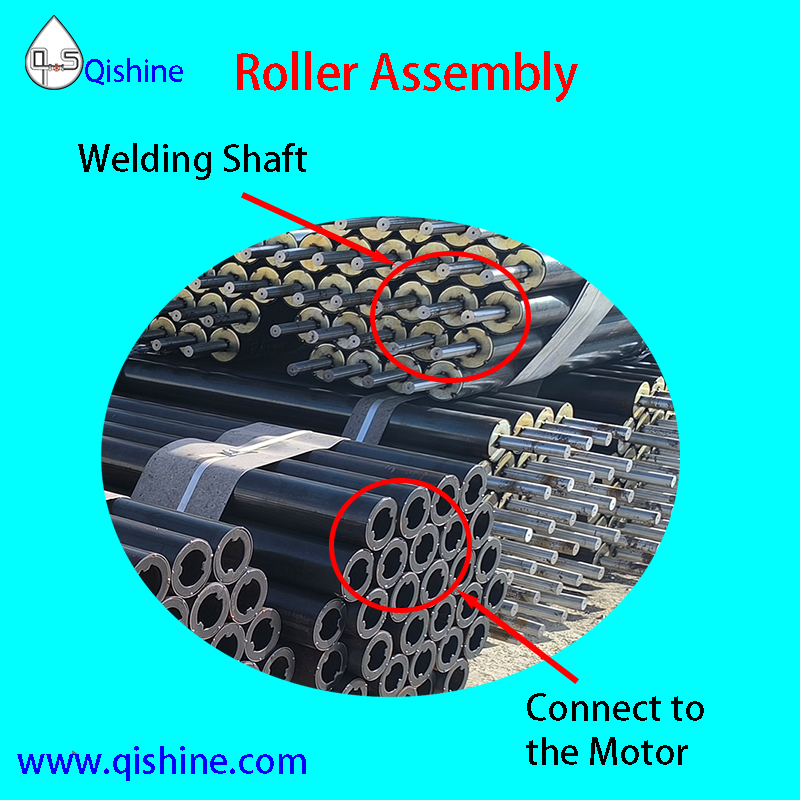

Внутри опорных пластин находится самая ответственная силовая зона ворот. - Вал в сборе (роллетный вал): всё полотно наматывается на «вал» — толстую стальную трубу, которая должна сохранять исключительную соосность. Даже небольшой изгиб вала создаёт значительную центробежную силу на высоких скоростях, что приводит к вибрации ворот и даже к повреждению привода.
└ Вал в сборе с трубчатым приводом, концевым выключателем и отверстием для ручной рукоятки
- Трубчатый привод: внутри вала скрыт «встроенный» трубчатый привод — основной источник движения. Он оснащён встроенным концевым выключателем (на схеме обозначен как «Lath Fixing») для точной фиксации полностью открытого и полностью закрытого положений, а также рабочим тормозом, который удерживает полотно в любом положении и не даёт ему сползать под собственным весом. Кроме того, отверстие для ручного управления, предусмотренное с левого торца (показано на схеме), — важнейшая функция: при отключении электроэнергии полотно можно поднять вручную специальной рукояткой, обеспечив аварийный проезд. - Тормоз безопасности: самое ответственное «спасательное» устройство ворот, которое обычные пользователи часто недооценивают. «Тормоз серии 1», показанный слева, — чисто механический центробежный тормоз. Он работает независимо от электропитания. В предельных ситуациях — отказ привода, излом шестерни, неисправность рабочего тормоза — когда полотно может «убежать» или рухнуть, тормоз безопасности мгновенно срабатывает механически и принудительно останавливает ворота, предотвращая травмы и повреждения. Важно: после срабатывания это устройство, как правило, требует ручного возврата в исходное состояние или замены деталей квалифицированным специалистом; не пытайтесь разблокировать его ударами или поддеванием.
III. Плавная «мускулатура»: система хода и открывания-закрывания
- Направляющие: П-образные направляющие по обеим сторонам работают как рельсы и строго задают траекторию движения полотна. Зазор (допуск) рассчитан очень точно: слишком большой — полотно гремит и пропускает воздух при сильном ветре (особенно критично в зонах высокой ветровой нагрузки); слишком малый — растёт трение и сокращается срок службы привода. - Полотно (ламели): основу составляют алюминиевые или стальные ламели, прокатанные и соединённые в замок, образуя гибкую и прочную «стальную завесу». Для широких проёмов ламели должны иметь рёбра жёсткости под ветровую нагрузку. - Нижний профиль: тяжёлый элемент в самом низу (показан на схеме) выполняет несколько важных функций. С одной стороны, он служит противовесом и обеспечивает плавный вход полотна в направляющие; с другой — его Т- или L-образное сечение повышает жёсткость на изгиб. Резиновый уплотнитель по низу обеспечивает плотное прилегание к полу и защиту от ветра, воды и грызунов.
IV. Защитная «оболочка»: кожухи и отделка поверхности
- Защитный кожух: хотя на схеме он не показан, в реальных проектах сверху обычно устанавливают металлический кожух, закрывающий открытую часть роллетной системы. Учтите: согласно требованиям безопасности, при монтаже привода или вала на высоте менее 2,5 м защитный кожух обязателен, чтобы исключить попадание и защемление пальцев. Он также эффективно защищает от пыли и влаги. - Обработка поверхности и покрытие: независимо от того, изготовлены детали из оцинкованной стали или алюминиевого сплава, перед отгрузкой они проходят тщательную антикоррозионную обработку. Обычно мы применяем полиэфирное порошковое покрытие: это не просто окраска распылением, а процесс, при котором сухие частицы порошка равномерно осаждаются на металлической поверхности за счёт электростатического притяжения, после чего отверждаются при температуре выше 200 °C. Полученное покрытие обладает отличной адгезией, стойкостью к царапинам, УФ-излучению и химической коррозии — значительно превосходя обычные жидкие краски. Благодаря этому ворота годами остаются на улице без ржавчины и выцветания.
Профессиональные рекомендации для покупателей и специалистов по обслуживанию
При покупке и обслуживании роллетных ворот мы как профессиональный поставщик рекомендуем следующее: - Не ориентируйтесь только на цену. Обращайте больше внимания на: - надёжность крепления опорных пластин; - марку и крутящий момент трубчатого привода — он должен соответствовать параметрам ворот; - и, что самое важное, входит ли тормоз безопасности в стандартную комплектацию и подтверждена ли его исправная работа. В конце концов, роллетные ворота — это не просто преграда, а гарантия абсолютной безопасности людей и транспорта, проходящих через проём. Qishine — оптимальный выбор для EPC-компаний и подрядчиков проектов. Сайт: www.qishine.com E-mail: qishine@qishine.com Тел.: 0592-5225595 WhatsApp: +86 15960259563 +86 15985833169
Интересно, как эти детали работают в реальном проекте? Смотрите наш кейс с главной балкой рулонных ворот из Аргентины.
Часто задаваемые вопросы
Вопрос 1: Из каких основных элементов состоят роллетные ворота?
Ответ: Опорные пластины с обеих сторон, стойки (колонны направляющих), вал, трубчатый привод с концевым выключателем и рабочим тормозом, тормоз безопасности, направляющие, ламели полотна и нижний профиль с резиновым уплотнителем. В большинстве проектов дополнительно устанавливается защитный кожух.
Вопрос 2: Что произойдёт, если привод или шестерня выйдут из строя и полотно начнёт падать?
Ответ: Тормоз безопасности срабатывает мгновенно. Это чисто механический центробежный тормоз, работающий независимо от электропитания, поэтому он останавливает полотно даже при отказе привода. После срабатывания он, как правило, требует возврата в исходное состояние или замены квалифицированным специалистом — не пытайтесь освободить его ударами или поддеванием.
Вопрос 3: Можно ли управлять воротами при отключении электроэнергии?
Ответ: Да. С левого торца вала предусмотрено отверстие для ручного управления, поэтому ворота можно поднять специальной рукояткой для аварийного проезда.
Вопрос 4: Когда защитный кожух обязателен?
Ответ: Согласно требованиям безопасности, защитный кожух обязателен, если привод или вал установлены ниже 2,5 м, — чтобы исключить попадание и защемление пальцев. Он также защищает роллетную систему от пыли и влаги.
Вопрос 5: Что нужно проверить перед приёмкой монтажа?
Ответ: Надёжность крепления опорных пластин в стене или колоннах, вертикальность и компланарность стоек, зазор направляющих, соответствие марки и крутящего момента привода параметрам ворот, а также наличие тормоза безопасности в стандартной комплектации и его исправность.
Вопрос 6: Какая обработка поверхности применяется для деталей?
Ответ: Полиэфирное порошковое покрытие: сухие частицы порошка наносятся электростатическим способом и отверждаются при температуре выше 200 °C. По сравнению с обычной жидкой краской покрытие обеспечивает лучшую адгезию, стойкость к царапинам, УФ-излучению и химической коррозии, поэтому ворота на улице не ржавеют и не выцветают.
