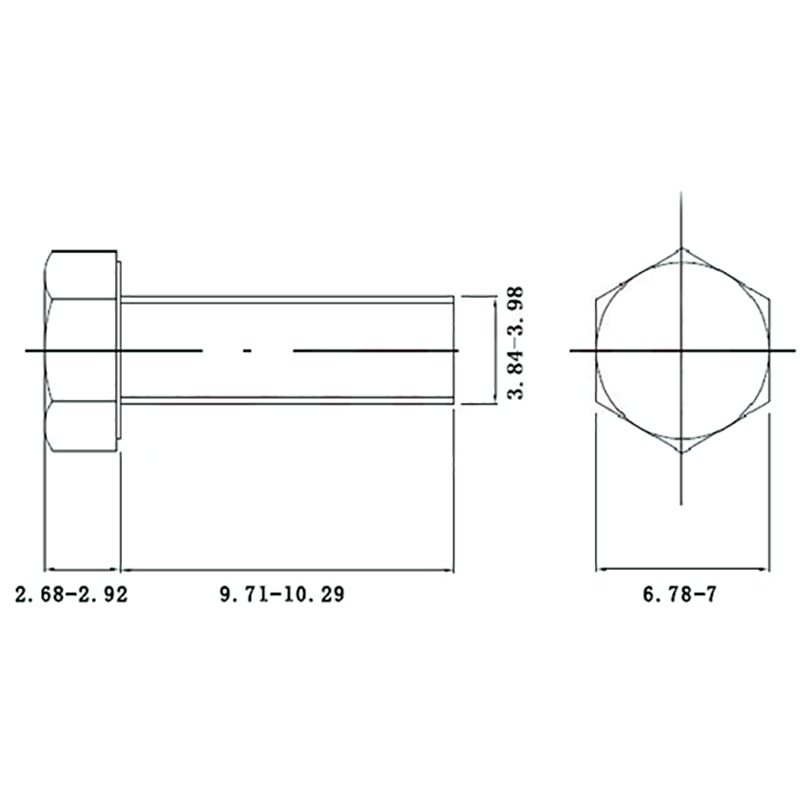

Винт с шестигранной головкой M4 DIN 933

QS Fastener: M4 DIN 933 Hex Screw

Наименование: Винт с шестигранной головкой M4 DIN 933
Стандарт: DIN933
Материал: нержавеющая сталь 304
Размер: M4
Длина: 10 мм
Поверхность: натуральный цвет

количество

отправить контакт

добавить в корзину

Винт с шестигранной головкой M4 DIN 933 из нержавеющей стали SS304 (A2) с длиной 10 мм и натуральной (необработанной) поверхностью представляет собой оптимальное решение для ответственных резьбовых соединений в прецизионной электронике, медицинской технике и оборудовании пищевой промышленности. Материал обеспечивает высокую коррозионную стойкость и механическую прочность, а монтаж отличается надежностью и не требует периодического обслуживания.

Сталь 304 (аналог отечественной марки 06Cr19Ni10, содержание Cr ≈ 18 %, Ni ≈ 8 %) сохраняет пассивность за счет тонкой оксидной пленки Cr₂O₃. Однако её стабильность критически зависит от условий эксплуатации: требуется кислородсодержащая среда, низкая концентрация хлоридов (Cl⁻) и минимальное содержание сернистых соединений. Выход за эти пределы приводит к локальному разрушению пленки, что вызывает питтинговую, межкристаллитную или щелевую коррозию, а также коррозионное растрескивание под напряжением (КРН). Ниже приведены экспериментальные данные для двух агрессивных сред и практические рекомендации по защите винта M4 DIN 933.

1. Загрязненная промышленная атмосфера
Типичный состав: SO₂ 50–200 мкг/м³, NOₓ 40–150 мкг/м³, взвешенные частицы с включениями FeS₂ и углерода. При относительной влажности >70 % частицы адсорбируют влагу, формируя микрокапли серной и азотной кислот с pH ≈ 2–4.

Скорость коррозии (согласно ГОСТ Р 9.911-2018, категория C4): потеря массы стали 304 составляет 2–4 г/(м²·год), что в 10–20 раз выше, чем в чистой атмосфере. Уже через 1–3 месяца на поверхности винта появляются точечные поражения диаметром 0,1–0,3 мм. При прямом воздействии такой среды глубина питтингов увеличивается со скоростью ≈0,1 мм/год, что существенно снижает способность соединения сохранять заданное усилие затяжки.

Механизм: восстановление SO₂ до HS⁻ в сочетании с нитрат-ионами разрушает пассивирующую пленку, образуя рыхлые продукты FeS и FeSO₄·xH₂O. Внутри питтингов возникает кислородный концентрационный элемент (активная зона – пассивная зона), что интенсифицирует микрогальваническую коррозию винта.

2. Приморская (солевая) атмосфера
Интенсивность солеотложения: 10–50 мг NaCl/(м²·сут), концентрация Cl⁻ в жидкостной пленке достигает 0,1–0,5 моль/л, температура 25–35 °C, влажность 75–90 %.

Скорость коррозии: по ASTM B117 после 1000 ч непрерывного солевого тумана потеря массы 304 составляет 0,8–1,2 г/м². При натурных испытаниях в атмосфере о. Сиша (Южно-Китайское море) за 1 год плотность питтингов достигла 50–80 шт/см², максимальная глубина язвы – 0,12 мм. При эксплуатации винта M4 DIN 933 без дополнительной защиты его рабочее сечение может уменьшиться более чем на 5 % за 3 года.

Механизм: ионы Cl⁻ (малый ионный радиус) проникают через оксидный слой, образуя растворимый комплекс CrCl₃·6H₂O, что приводит к локальному утончению пленки. Внутри питтинга pH падает до 1–2, ускоряя анодное растворение. При температуре выше 60 °C критический коэффициент интенсивности напряжений для КРН (KISCC) может снижаться до <15 МПа·√м, что создает риск хрупкого разрушения винта при напряжениях значительно ниже предела текучести.

Комплексная защитная стратегия (для винта M4 DIN 933):
① Электрохимическая полировка поверхности до Ra ≤ 0,4 мкм – снижает адгезию хлоридов;

② После сборки – общая пассивация (20 % HNO₃, 50 °C, 30 мин) для восстановления оксидной пленки Cr₂O₃;

③ При необходимости – замена материала на 316L (содержание Mo ≥ 2 %) или нанесение эпоксидно-цинко-алюминиевого покрытия толщиной 25 мкм.

После выполнения указанных мер ожидаемая потеря массы винта M4 DIN 933 в условиях C4 и приморской атмосферы снижается до <0,3 г/(м²·год), а плотность питтингов – до <5 шт/см², что кратно увеличивает ресурс крепежа.

FAQ
Вопрос 1: Можно ли использовать винт M4 DIN 933 из A2 (304) на открытом воздухе в промышленном районе?
Ответ: Да, но с ограничениями. В атмосфере с SO₂ и высокой влажностью (категория C4) срок службы без защиты снижается из-за питтинговой коррозии. Рекомендуется пассивация или замена на 316L.

Вопрос 2: Чем опасны хлориды (морская соль) для винтов из нержавейки 304?
Ответ: Хлориды разрушают пассивную пленку, вызывают точечную коррозию и, при нагреве выше 60 °C, могут привести к коррозионному растрескиванию под напряжением. Для морских зон предпочтительнее сталь 316L.

Вопрос 3: Какая обработка поверхности продлевает срок службы винта M4 DIN 933 в агрессивной среде?
Ответ: Электрохимическая полировка (Ra ≤ 0,4 мкм) + пассивация в 20 % азотной кислоте. Это снижает скорость коррозии более чем в 5 раз.

Вопрос 4: Какой норматив определяет коррозионную стойкость для условий РФ?
Ответ: Основной документ – ГОСТ Р 9.911-2018 (аналогичен ISO 9223), который классифицирует атмосферу по категориям коррозионной активности (C1–CX). Для 304 в категории C4 потеря массы составляет 2–4 г/(м²·год).

Вопрос 5: Когда вместо 304 обязательно брать 316L для винта DIN 933?
Ответ: При эксплуатации в морском климате, в средах с высоким содержанием хлоридов (≥50 мг/м²·сут) и при температуре выше 50 °C. Добавка молибдена (≥2 %) в 316L значительно повышает стойкость к питтингу и щелевой коррозии.
