Винт M3 из нержавеющей стали 304

QS Fastener: M3 Stainless Steel 304 Screw

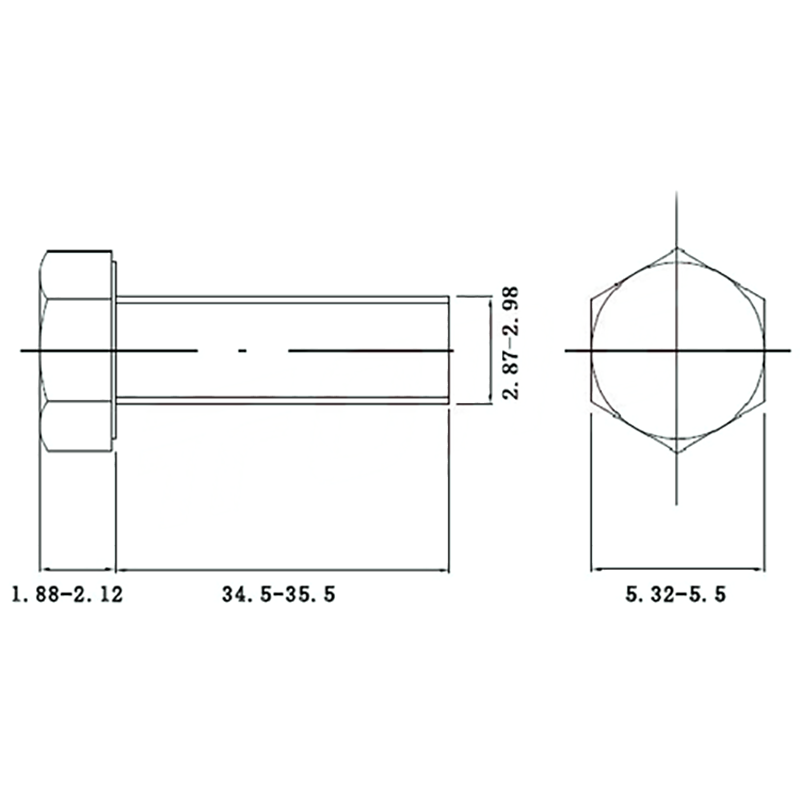

Название: Винт M3 из нержавеющей стали 304 Стандарт: DIN933 Материал: SS304 Размер: M3 Длина: 35 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Винт M3 из нержавеющей стали 304, изготовленный по стандарту DIN933, длиной 35 мм, устойчив к коррозии, кислотам и щелочам. Поверхность без покрытия, натурального цвета, не содержит загрязняющих веществ. Идеально подходит для точной электроники, медицинского и пищевого оборудования. Резьба без заусенцев, 100 % проверена калибрами проход-непроход, обеспечивает плавную установку и надёжное крепление без самоотвинчивания при длительной вибрации. Небольшой размер — высокая несущая способность; повысьте безопасность вашего изделия.

Несущая способность Винт M3 из нержавеющей стали 304 может быть рассмотрена с трёх сторон: свойства материала, эффективная площадь резьбы и реальные условия эксплуатации.

1. Свойства материала: ISO 3506-1 указывает, что «70» в A2-70 означает минимальное временное сопротивление Rm = 700 МПа и предел текучести Rp0.2 ≥ 450 МПа при относительном удлинении ≥ 0,4 d. Показатели получены при 20 °C на воздухе. При повышении температуры прочность снижается: при 150 °C — примерно на 10 %, при 300 °C — на 30 %. Твёрдость HV 200–250, что соответствует HRB 90–100; эти параметры применимы и к Винт M3 из нержавеющей стали 304.

2. Эффективная площадь резьбы: по ISO 898-1 номинальная площадь сечения As для M3×0,5 составляет As = π/4·(d–0,9382 P)² = 5,03 мм². Следовательно, теоретическое предельное усилие разрыва Винт M3 из нержавеющей стали 304 Ft = Rm·As = 700 МПа × 5,03 мм² ≈ 3,5 кН, а усилие текучести Fy = Rp0.2·As = 450 МПа × 5,03 мм² ≈ 2,3 кН.

3. Усилие затяжки: по формуле VDI 2230 T = k·F·d, где k ≈ 0,17 (среднее значение коэффициента трения 304/304 без смазки 0,12–0,22) и целевая предварительная нагрузка F = 0,75 Fy = 1,7 кН, получаем T = 0,17 × 1,7 кН × 3 мм ≈ 0,87 Н·м; справочники округляют до 0,9 Н·м. При лёгкой смазке Винт M3 из нержавеющей стали 304 k падает до 0,12, T снижается до 0,6 Н·м; требуется соответствующая корректировка.

4. Долгосрочная безопасная нагрузка: при длине зацепления резьбы ≥ 1,0 d, зажимаемых деталях из алюминия или стали и отсутствии динамических нагрузок допустимое усилие для Винт M3 из нержавеющей стали 304 составляет 0,7 Fy = 1,6 кН. Если длина зацепления недостаточна или используются тонкие листы, следует проверить срез и вырыв резьбы:
• Минимальная прочность 304 внутренней резьбы на срез 0,58 Rm ≈ 400 МПа; эффективная площадь среза M3 равна 6,77 мм², что даёт 2,7 кН на один виток и 10,8 кН на четыре витка, значительно превосходя прочность самого Винт M3 из нержавеющей стали 304; поэтому разрушение происходит растяжением стержня.

• Если зажимаемая деталь из ABS (σt ≈ 50 МПа), проверяют вырыв стенки отверстия: при диаметре 3,2 мм и толщине пластины 2 мм площадь вырыва 20 мм² позволяет максимум 1 кН; в этом случае несущая способность определяется пластиком, а не Винт M3 из нержавеющей стали 304.

5. Усталость и вибрация: предел выносливости A2-70 составляет приблизительно 0,3 Rm ≈ 210 МПа, что соответствует амплитуде переменной нагрузки ±530 Н. Если Винт M3 из нержавеющей стали 304 работает при вибрации, рекомендуется использовать пружинные шайбы или резьбовой фиксатор для уменьшения потери предварительной нагрузки.

Вывод: при нормальной температуре, соединении «сталь-сталь», достаточном зацеплении и статической нагрузке рекомендуемое рабочее усилие для Винт M3 из нержавеющей стали 304 составляет 1,4–1,6 кН при затяжке 0,9 Н·м; при проектировании необходимо дополнительно проверять зажимаемые детали, температуру, вибрацию и запас на коррозию для обеспечения общей надёжности соединения.
