¿Qué componentes se incluyen en un kit de juntas aislantes?
autor: www.qishine.com
2026-03-04
Explicación detallada de los componentes del kit de juntas aislantes: una guía esencial para el personal de adquisiciones
I. Descripción general: ¿Qué es un kit de juntas aislantes?
Un kit de juntas aislantes es un sistema especializado diseñado para conexiones de bridas de tuberías, utilizado principalmente para prevenir la corrosión electroquímica (corrosión por corrientes parásitas), proporcionar aislamiento eléctrico y controlar la conducción de corriente. Se aplica ampliamente en sistemas de tuberías de las industrias del petróleo, gas natural, química, plataformas marinas y energía, especialmente en uniones de diferentes materiales metálicos o tuberías que requieren protección catódica.
I. Descripción general: ¿Qué es un kit de juntas aislantes?
Un kit de juntas aislantes es un sistema especializado diseñado para conexiones de bridas de tuberías, utilizado principalmente para prevenir la corrosión electroquímica (corrosión por corrientes parásitas), proporcionar aislamiento eléctrico y controlar la conducción de corriente. Se aplica ampliamente en sistemas de tuberías de las industrias del petróleo, gas natural, química, plataformas marinas y energía, especialmente en uniones de diferentes materiales metálicos o tuberías que requieren protección catódica.
Instrucciones de instalación del kit de juntas de aislamiento
Un completokit de juntas aislantesGarantiza un aislamiento eléctrico fiable, manteniendo al mismo tiempo la resistencia de la conexión de la brida. Esto prolonga significativamente la vida útil del sistema de tuberías y reduce los costes de mantenimiento.
II. Explicación detallada de los componentes principales de un kit de juntas aislantes
1. Junta de brida aislante
1. Junta de brida aislante
Kit de juntas de aislamiento Klinger C4400
- Función: Actúa como capa aislante principal entre las superficies de contacto de las bridas, bloqueando la ruta de corriente entre las dos bridas.
- Materiales: Generalmente fabricados con materiales poliméricos de alta resistencia (por ejemplo, PTFE, PEEK, resina fenólica reforzada o caucho especializado, como Klinger C4430/C4400, Gylon 3500), que ofrecen excelente aislamiento, resistencia a la presión y estabilidad química.
- Parámetros clave de adquisición: Dimensiones (diámetro interior, diámetro exterior, espesor), clasificación de presión, rango de temperatura, compatibilidad de medios, valor de resistencia de aislamiento (normalmente ≥1 MΩ).
2. Arandelas aislantes (una por tuerca)
Arandelas aislantes instaladas entre la brida y la arandela de acero para evitar la conducción de corriente a través del perno/tuerca.
- Función: Se instala entre la brida y la arandela/tuerca de acero para evitar la conducción de corriente a través del perno/tuerca.
- Materiales: Generalmente fabricados con materiales aislantes duros (por ejemplo, nailon, POM o baquelita), con alta resistencia a la compresión.
Nota de Adquisición: Debe coincidir exactamente con el tamaño del perno. Generalmente se utilizan piezas estándar, pero se debe considerar el rendimiento del aislamiento y la resistencia a la fluencia.
3. Manguitos aislantes de longitud completa (uno por orificio de perno)

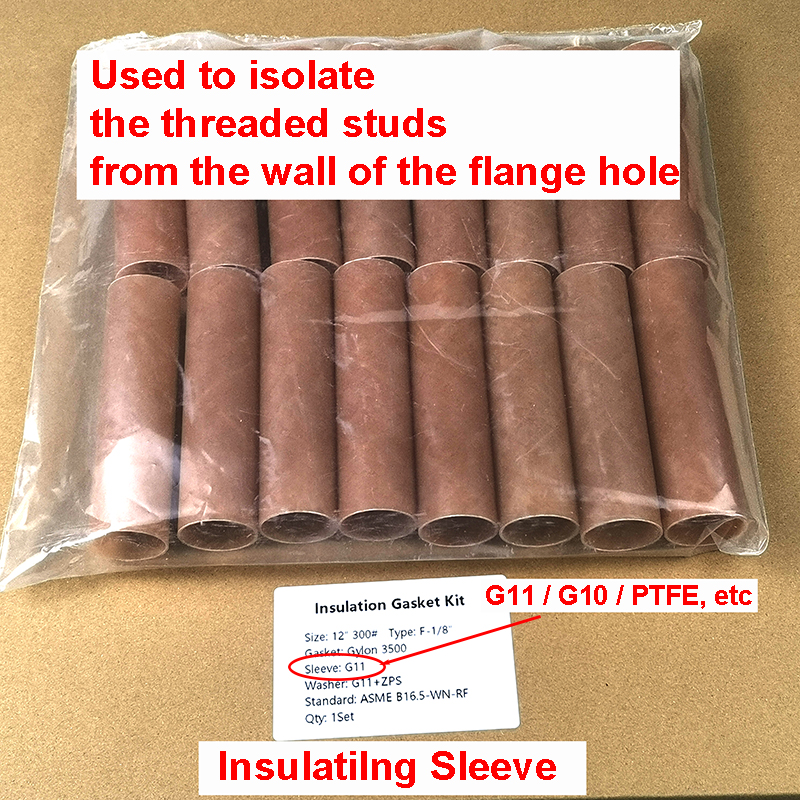

Manguito aislante utilizado para aislar los espárragos roscados de la pared del orificio de la brida.
- Función: Manguitos colocados sobre los pernos para aislarlos de las paredes del orificio de la brida, evitando que los pernos se conviertan en vías de corriente.
- Características: Cubre toda la longitud del perno, asegurando que no haya contacto metálico entre el perno y la brida en ningún punto.
- Materiales: Generalmente fabricados con PTFE, polietileno o fundas de plástico resistentes a altas temperaturas.
- Puntos de adquisición: El diámetro interior debe coincidir con el diámetro del perno; la longitud debe exceder ligeramente el espesor total de la brida para garantizar un aislamiento completo.
4. Arandelas de acero chapado (una por tuerca)
Las arandelas de acero revestidas instaladas entre la arandela aislante y la tuerca protegen la arandela aislante contra aplastamiento.
- Función: Se instala entre la arandela aislante y la tuerca para distribuir la presión de apriete de la tuerca, proteger la arandela aislante contra aplastamiento y proporcionar una superficie de carga uniforme.
- Características: Revestido superficialmente (por ejemplo, zinc o cadmio) para prevenir la oxidación, con dureza moderada.
- Consejo de adquisición: Normalmente se trata de arandelas planas estándar, pero asegúrese de que su dureza y tratamiento de superficie cumplan con los requisitos del kit de aislamiento.
Los pernos prisioneros y las tuercas proporcionan fuerza de sujeción para la conexión de la brida
- Función: Proporcionar fuerza de sujeción para la conexión de brida.
- Descripción: Los pernos prisioneros tienen roscas en ambos extremos, a menudo completamente roscadas; las tuercas suelen ser tuercas hexagonales pesadas.
- Materiales: Generalmente fabricados en acero aleado de alta resistencia (por ejemplo, ASTM A193 B7), con revestimiento de zinc u otros tratamientos anticorrosión.
- Datos clave: diámetro del perno, longitud, especificaciones de la rosca, grado del material y resistencia a la tracción.
- Descripción: Los pernos prisioneros tienen roscas en ambos extremos, a menudo completamente roscadas; las tuercas suelen ser tuercas hexagonales pesadas.
- Materiales: Generalmente fabricados en acero aleado de alta resistencia (por ejemplo, ASTM A193 B7), con revestimiento de zinc u otros tratamientos anticorrosión.
- Datos clave: diámetro del perno, longitud, especificaciones de la rosca, grado del material y resistencia a la tracción.
Qishine es la opción ideal para empresas EPC y contratistas de proyectos.
Sitio web:www.qishine.com
Correo electrónico: qishine@qishine.com
Teléfono:0592-5225595
Correo electrónico: qishine@qishine.com
Teléfono:0592-5225595
WhatsApp:+86 15985833169
III. Componentes suplementarios (piezas extendidas comunes)
Una solución de aislamiento completa puede incluir, en ocasiones, los siguientes componentes. Confirme con los requisitos de diseño durante la adquisición:
-Kit de juntas aislantesAnillo de alineación/pestaña de posicionamiento: ayuda con la alineación durante la instalación para garantizar que la junta aislante esté centrada.
Una solución de aislamiento completa puede incluir, en ocasiones, los siguientes componentes. Confirme con los requisitos de diseño durante la adquisición:
-Kit de juntas aislantesAnillo de alineación/pestaña de posicionamiento: ayuda con la alineación durante la instalación para garantizar que la junta aislante esté centrada.
- Cubierta protectora exterior/tapa de sellado: cubre los extremos de los pernos externos para evitar la entrada de humedad y polvo, mejorando la durabilidad del aislamiento.
- Cable puente conductor (opcional): se utiliza cuando el sistema requiere una conexión a tierra segura, uniendo ambos lados del kit de aislamiento para proporcionar una ruta de conexión a tierra controlada.
- Etiqueta/Placa de identificación: Marca la ubicación del aislamiento para futuras inspecciones y mantenimiento.
IV. Lista de verificación de adquisiciones: Consideraciones clave
1. Definir condiciones de operación:
- Normas de bridas (ASME, DIN, JIS, etc.), dimensiones y clasificaciones de presión (Clase).
- Temperatura, presión y propiedades químicas del medio.
- Condiciones ambientales (interior, exterior, offshore, atmósfera corrosiva, etc.).
1. Definir condiciones de operación:
- Normas de bridas (ASME, DIN, JIS, etc.), dimensiones y clasificaciones de presión (Clase).
- Temperatura, presión y propiedades químicas del medio.
- Condiciones ambientales (interior, exterior, offshore, atmósfera corrosiva, etc.).
2. Compatibilidad de materiales:
- Los materiales aislantes deben soportar la temperatura del medio y la corrosión química.
- Los materiales de los componentes metálicos deben ser compatibles con el sistema de tuberías para evitar la corrosión galvánica.
- Los materiales aislantes deben soportar la temperatura del medio y la corrosión química.
- Los materiales de los componentes metálicos deben ser compatibles con el sistema de tuberías para evitar la corrosión galvánica.
3. Certificación de desempeño:
- Solicitar informes de pruebas de resistencia de aislamiento a los proveedores (normalmente de acuerdo con ASTM F1173 o normas similares).
- Para aplicaciones críticas, asegúrese de que los productos cumplan con requisitos como NACE MR0175/ISO 15156 para resistencia al agrietamiento por tensión de sulfuro.
- Solicitar informes de pruebas de resistencia de aislamiento a los proveedores (normalmente de acuerdo con ASTM F1173 o normas similares).
- Para aplicaciones críticas, asegúrese de que los productos cumplan con requisitos como NACE MR0175/ISO 15156 para resistencia al agrietamiento por tensión de sulfuro.
4. Suministro completo del kit:
- Asegúrese de que todos los componentes coincidan como un conjunto completo para evitar fallas de aislamiento debido a piezas no coincidentes.
- Calcular con precisión la longitud del perno: espesor de la brida + espesor de la junta + espesor de la arandela + espesor de la tuerca + margen para la protuberancia de la rosca.
- Asegúrese de que todos los componentes coincidan como un conjunto completo para evitar fallas de aislamiento debido a piezas no coincidentes.
- Calcular con precisión la longitud del perno: espesor de la brida + espesor de la junta + espesor de la arandela + espesor de la tuerca + margen para la protuberancia de la rosca.
5. Calificaciones del proveedor:
- Priorizar a los proveedores con experiencia en la industria y capacidades de soporte técnico.
- Confirmar su sistema de gestión de calidad (por ejemplo, certificación ISO 9001) y la trazabilidad del producto.
- Priorizar a los proveedores con experiencia en la industria y capacidades de soporte técnico.
- Confirmar su sistema de gestión de calidad (por ejemplo, certificación ISO 9001) y la trazabilidad del producto.
V. Resumen
Aunque un kit de juntas aislantes consta de varios componentes pequeños, cada uno es crucial y trabaja en conjunto para formar una barrera de aislamiento fiable. Durante la adquisición, evite centrarse únicamente en la junta principal y descuidar otros accesorios. Debe seleccionarse e inspeccionarse como un sistema integrado. La selección correcta de un kit de juntas aislantes de alta calidad puede prevenir eficazmente la corrosión, mejorar la seguridad del sistema y generar ahorros significativos en costos durante su vida útil.
Aunque un kit de juntas aislantes consta de varios componentes pequeños, cada uno es crucial y trabaja en conjunto para formar una barrera de aislamiento fiable. Durante la adquisición, evite centrarse únicamente en la junta principal y descuidar otros accesorios. Debe seleccionarse e inspeccionarse como un sistema integrado. La selección correcta de un kit de juntas aislantes de alta calidad puede prevenir eficazmente la corrosión, mejorar la seguridad del sistema y generar ahorros significativos en costos durante su vida útil.
Se recomienda mantener una comunicación exhaustiva con los departamentos de diseño de ingeniería o mantenimiento antes de la adquisición para aclarar las especificaciones técnicas. Considere invitar a proveedores cualificados a sesiones informativas técnicas para garantizar que el producto seleccionado cumpla plenamente con los requisitos de la aplicación práctica.
Aviso legal: Este contenido se ha compilado con base en prácticas generales de ingeniería. Las decisiones específicas de adquisición deben tomarse de acuerdo con las especificaciones de diseño del proyecto y las normas más recientes.
