Presente y futuro de las juntas aislantes KLINGER C4430

Líneas de agua caliente y vapor saturado necesitan una unión que selle y, a la vez, corte el paso de la corriente. Desde hace cuatro décadas, KLINGER C4430 —una lámina sin amianto de fibra de aramida con aglutinante NBR— es el material de referencia, y el recorrido de las juntas de brida sin amianto explica su éxito y hacia dónde avanza la tecnología.

Del amianto a los materiales sin amianto: un siglo de cambios

A finales del siglo XIX, las uniones de válvulas y bridas del vapor industrial necesitaban un material resistente al calor y al vapor húmedo, y las láminas de caucho con amianto cubrieron esa necesidad. En las décadas de 1960 y 1970 se confirmó su carcinogenicidad en Europa y Estados Unidos y siguió una eliminación progresiva. En la década de 1980, el fabricante austriaco Klinger lanzó la primera lámina sin amianto reforzada con fibra, con la calidad C-4430 formulada para agua caliente y vapor saturado.

En menos de una década se convirtió en la junta habitual de las bridas de tubería según DIN, BS y GB, desde la calefacción urbana hasta los circuitos de vapor marinos.

• Finales del siglo XIX — las láminas con amianto resuelven el primer sellado a alta temperatura del vapor.
• Décadas de 1960 y 1970 — se confirma la carcinogenicidad del amianto y su uso se elimina de forma progresiva.
• Década de 1980 — Klinger lanza su lámina sin amianto; la calidad C-4430 se orienta a agua caliente y vapor.
• Década de 2000 — los requisitos sin amianto entran en normas obligatorias como GB/T 9129 y HG/T 20614.
• Después de 2020 — solo C4400, C4430 y C4500 se venden como lámina completa; el resto, como juntas precortadas.

Para el comprador, la lámina sin amianto de alta gama pasó de materia prima industrial a material controlado: el corte depende de canales cualificados y del suministro de lámina completa.

Por qué C4430 sigue liderando: comparación de materiales

El sellado y el aislamiento eléctrico suelen resolverse con materiales distintos, pero en presión media y baja con agua caliente, vapor y ácidos o bases débiles los requisitos coinciden: contener la presión y cortar la corrosión galvánica y las corrientes parásitas. La tabla compara materiales para esa doble función.

Tabla 1. Materiales para «aislamiento + sellado» en una escala común; la columna de sellado ordena los materiales y no certifica un ensayo.

C4430 ofrece el mejor equilibrio. Su tensión de ruptura de 3–5 kV cubre redes industriales de 48 a 380 V, y su temperatura continua de 300 °C sirve para desgasificadores, redes de agua caliente y condensado de vapor marino. La matriz de caucho con fibra conserva la elasticidad y tolera imperfecciones de la cara sin precarga excesiva de los espárragos.

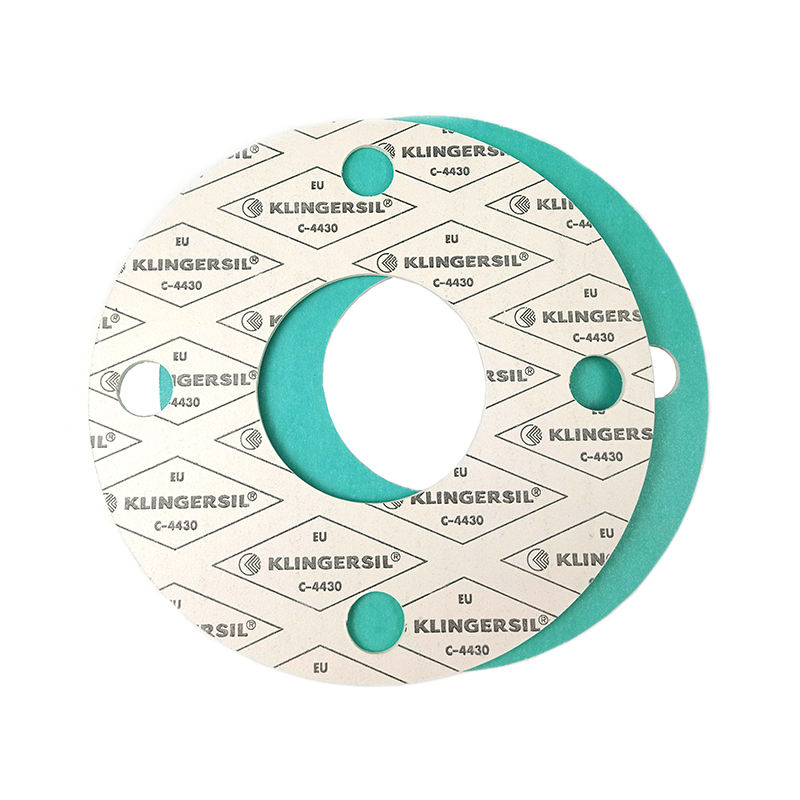

Lámina de fibra comprimida KLINGER C4430 para juntas aislantes.

Límites actuales y tecnología del próximo decenio

Tres limitaciones marcan el mercado actual y tres desarrollos responden a ellas.

• Concentración de materias primas — la pulpa de aramida de alta gama la proveen pocos fabricantes de EE. UU. y Japón, y el desabastecimiento de NBR de 2022 elevó los precios alrededor del 70%, con varios ajustes en un solo año.
• Copias en el mercado — las láminas vendidas como alternativas al C4430 rondan 1,2 g/cm³ frente a 1,6 g/cm³ del original, pierden más del 30% de masa a 300 °C y quedan un orden de magnitud por debajo en fiabilidad de sellado.
• Reciclaje y cumplimiento — REACH incluye el acrilonitrilo libre del NBR como SVHC, y las láminas termoestables con fibra son difíciles de reciclar: las juntas usadas se incineran o se depositan en vertedero.

Las respuestas técnicas ya están en desarrollo.

• Aglutinante de origen biológico — el ácido poliláctico modificado con epoxi sustituye al NBR en una fórmula de 280 °C, con un 12% menos de densidad y degradación en compost industrial del 90% o más en 180 días. La producción de C4430-Bio está prevista en 2026.
• Nanofibras — el electrohilado reduce el diámetro de la fibra de aramida de 12 μm a 0,8 μm, eleva la superficie específica unas 20 veces y la tensión de ruptura a 8 kV con el mismo espesor, con un 25% menos de material.
• Trazabilidad digital y corte con IA — los códigos QR grabados con láser llevan los datos del lote y de vulcanización, y el corte guiado por visión reduce el desperdicio del 15% a menos del 5%.

Las láminas de aramida con NBR hidrogenado, a un precio cercano al 60% del C4430, ya ganan proyectos de desalinización y calefacción urbana, pero la tensión de ruptura y la adhesión interlaminar siguen unas 30% por debajo, lo que las deja fuera de los servicios más exigentes. Es probable que la lámina universal se convierta en una familia de calidades biológicas, nano-reforzadas y trazables, elegidas según temperatura, medio y función eléctrica.

Junta KLINGER C4430 cortada a partir de la lámina.

Preguntas frecuentes

¿En qué se diferencia una junta aislante de una junta de brida normal?

Una junta normal solo sella. Una junta aislante como C4430 también corta la corriente entre ambas bridas y frena la corrosión galvánica y las corrientes parásitas mientras la unión contiene agua caliente o vapor.

¿Para qué servicios sirve C4430 y para cuáles no?

Sirve para agua caliente, vapor saturado y ácidos o bases débiles hasta 300 °C en continuo. Por debajo de −40 °C la lámina se vuelve frágil, y para medios puros u oxidantes conviene usar productos a base de PTFE.

¿Por qué importa la tensión de ruptura en una junta?

El aislamiento solo funciona si la lámina soporta la tensión de trabajo. Los valores de 3–5 kV cubren con holgura las redes industriales de 48 a 380 V.

¿Cómo reconocer una lámina original C4430?

La densidad es la comprobación más rápida: el material original supera 1,6 g/cm³, mientras las copias rondan 1,2 g/cm³ y pierden más del 30% de masa a 300 °C. El marcado del lote debe respaldar las cifras.
