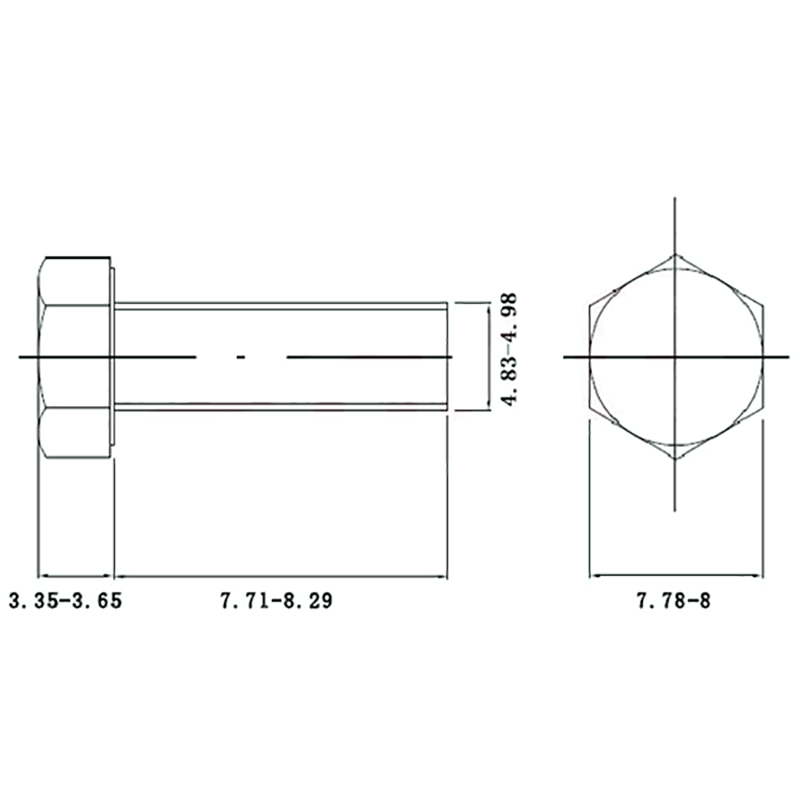

Perno hexagonal M5 SS316
QS Fastener: M5 SS316 Hex Bolt
Nombre: Perno hexagonal M5 SS316 Estándar: DIN933 Material: SS316 Tamaño: M5-0.8 Longitud: 8 mm Superficie: Color natural
Cantidad
Perno hexagonal M5 SS316 está fabricado con acero inoxidable 316, resistente a la corrosión por iones cloruro y a ambientes marinos; longitud 8 mm, norma DIN933, acabado en color natural sin recubrimientos, lo que permite conservar la apariencia a largo plazo. Ya sea en equipos marinos, maquinaria alimentaria o instalaciones exteriores, ofrece una resistencia “cero mantenimiento” para proteger sus uniones críticas.
Aplicaciones de fijaciones de acero inoxidable en entornos de alta y baja temperatura
Perno hexagonal M5 SS316 - Análisis detallado del comportamiento en condiciones extremas de temperatura
Perno hexagonal M5 SS316 - Análisis detallado del comportamiento en condiciones extremas de temperatura
I. Zona de alta temperatura
1. Mapeo temperatura-resistencia: cuando la temperatura de ensayo T ≤ 100 °C, la resistencia a la tracción nominal Rm de 304 (A2-70) y la correspondiente a Perno hexagonal M5 SS316 se mantiene igual al valor a temperatura ambiente (niveles de 700 MPa y 800 MPa, respectivamente); cuando T > 100 °C, por cada incremento de 100 °C, Rm disminuye aproximadamente un 5 %, es decir, a 200 °C Rm se reduce al 95 %, a 300 °C al 90 %, y así sucesivamente.
1. Mapeo temperatura-resistencia: cuando la temperatura de ensayo T ≤ 100 °C, la resistencia a la tracción nominal Rm de 304 (A2-70) y la correspondiente a Perno hexagonal M5 SS316 se mantiene igual al valor a temperatura ambiente (niveles de 700 MPa y 800 MPa, respectivamente); cuando T > 100 °C, por cada incremento de 100 °C, Rm disminuye aproximadamente un 5 %, es decir, a 200 °C Rm se reduce al 95 %, a 300 °C al 90 %, y así sucesivamente.
2. Fluencia y corrosión intergranular: por encima de 350 °C aumenta la velocidad de difusión del carbono, aparece la zona de sensibilización y precipita M23C6 en los bordes de grano, lo que eleva la susceptibilidad a la corrosión intergranular; simultáneamente, la tasa de deformación por fluencia se acelera y la resistencia a la ruptura a 1000 h de Perno hexagonal M5 SS316 es solo del 30 %–35 % de Rm a temperatura ambiente.
3. Límite de uso: la norma establece 400 °C como “límite funcional” para pernos de acero inoxidable austenítico; por encima de esta temperatura la resistencia al límite elástico cae por debajo del 60 % del valor a temperatura ambiente, insuficiente para el pretensado convencional, por lo que debe emplearse una aleación base níquel o base hierro para alta temperatura; en tal caso, Perno hexagonal M5 SS316 ya no es adecuado.
II. Zona de baja temperatura
1. Índice de tenacidad a baja temperatura: según el ensayo de impacto Charpy V (GB/T 229), 304 presenta a –196 °C una energía de impacto KV2 ≥ 60 J y una proporción de fibra en la fractura ≥ 50 %, manteniendo la tenacidad propia de la estructura cúbica centrada en las caras; sin embargo, debido al endurecimiento por solución del Mo (2,0 %–3,0 %) y a la disminución de la energía de defecto de apilamiento, Perno hexagonal M5 SS316 alcanza KV2 ≥ 70 J a –60 °C, pero cuando la temperatura baja a –80 °C, KV2 cae bruscamente por debajo de 30 J, evidenciando la transición dúctil-frágil.
1. Índice de tenacidad a baja temperatura: según el ensayo de impacto Charpy V (GB/T 229), 304 presenta a –196 °C una energía de impacto KV2 ≥ 60 J y una proporción de fibra en la fractura ≥ 50 %, manteniendo la tenacidad propia de la estructura cúbica centrada en las caras; sin embargo, debido al endurecimiento por solución del Mo (2,0 %–3,0 %) y a la disminución de la energía de defecto de apilamiento, Perno hexagonal M5 SS316 alcanza KV2 ≥ 70 J a –60 °C, pero cuando la temperatura baja a –80 °C, KV2 cae bruscamente por debajo de 30 J, evidenciando la transición dúctil-frágil.
2. Riesgo de transformación de fase: por debajo de –60 °C, la acción prolongada de cargas puede inducir pequeñas cantidades de ε-martensita en Perno hexagonal M5 SS316, causando fragilización local; la permeabilidad magnética μr pasa de 1,02 a >1,10, lo que puede utilizarse como indicador no destructivo in situ.
3. Excepción para espárragos: GB/T 3098.6 distingue entre espárragos y pernos/tornillos; permite emplear barras 304 o 316L endurecidas por solución. Al carecer de zona endurecida por conformado de rosca, la temperatura mínima de servicio puede extenderse hasta –196 °C, siempre que la tasa de endurecimiento por deformación se mantenga ≤15 %, evitando la fragilización por exceso de deformación en elementos roscados como Perno hexagonal M5 SS316.
4. Margen de diseño: en condiciones criogénicas a –196 °C, se recomienda reducir la tensión admisible de pernos 304 al 75 % del valor a temperatura ambiente y aplicar un tratamiento de envejecimiento con pre-deformación del 0,2 % para minimizar la pérdida de precarga por contracción térmica; para Perno hexagonal M5 SS316 usado hasta –60 °C, se debe adoptar un coeficiente de seguridad ≥ 2,5 respecto a la tenacidad al impacto, evitando la propagación de grijales inducida por la segregación del Mo a baja temperatura.
En resumen, el ingeniero debe considerar simultáneamente la curva de degradación temperatura-resistencia, la temperatura de transición dúctil-frágil (DBTT) y los efectos acoplados corrosión-fluencia al seleccionar sistemas de fijación en rangos extremos; si es necesario, realizar análisis termo-mecánicos acoplados por elementos finitos y ensayos de impacto criogénico reales para garantizar la seguridad y confiabilidad de Perno hexagonal M5 SS316 y de toda la unión durante todo su ciclo de vida.
