También te puede gustar
Nombre: Espárrago de doble extremo Fujian Monel 400 Material: Monel 400 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Resistente al ácido fluorhídricoQS Fastener: Monel 400 Double End Stud
Nombre: Espárrago de doble extremo Inconel 625 Material: Inconel 625 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 625 Double End Stud
Nombre: Sujetador de alta resistencia Xiamen Inconel 600 Material: Inconel 600 Norma: ASME Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 High Strength Fastener
Nombre: Perno prisionero Inconel 600 Putian Material: Inconel 600 Norma: ASME B18.2.1 Tamaño: 5/16 a 4 pulgadas Longitud: 30 a 1000 mm Clase: 12.9 Característica: Alta resistencia a la fluencia, resistencia duradera y resistencia a la corrosiónQS Fastener: Inconel 600 Stud Bolt

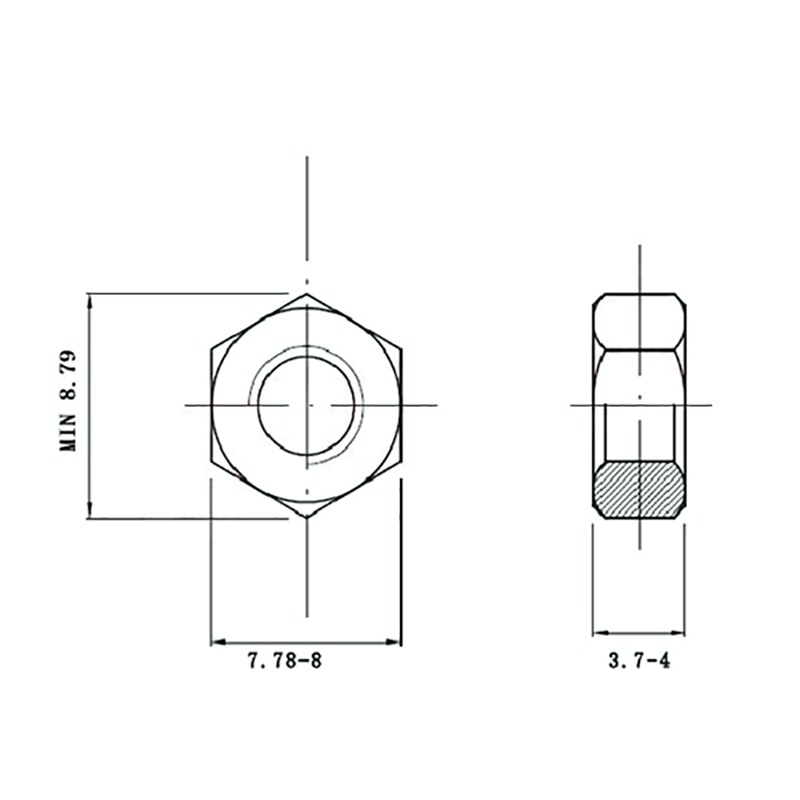

Tuerca hexagonal M5 DIN934
QS Fastener: M5 DIN934 Hex Nut
Nombre: Tuerca hexagonal M5 DIN934 Estándar: DIN934 Material: SS304 Tamaño: M5-0.8 Superficie: Color natural
Cantidad
La Tuerca hexagonal M5 DIN934 está fabricada en acero inoxidable SS304, resistente a la corrosión y a altas temperaturas; su rosca alcanza la precisión 6H y presenta un 100 % de aprobación con calibres de paso y no-paso. Su acabado superficial es color natural, se acopla a pernos estándar M5-0.8 y se utiliza ampliamente en maquinaria alimentaria, equipos médicos e instalaciones exteriores. Disponemos de existencias suficientes y aceptamos pedidos de muestra en pequeñas cantidades.
La medición de la resistencia a tracción de los pernos de acero inoxible exige distinguir entre “inspección propia de primera parte” y “certificación de tercera parte”. La primera se realiza en el laboratorio interno del fabricante: es rápida y económica, pero puede presentar desviaciones en la calibración de equipos y sesgos humanos. La tercera parte —laboratorio acreditado por CNAS— utiliza máquinas universales electrónicas de 100 kN calibradas de forma independiente, sensores de carga con precisión ±0,5 % y control de velocidad de deformación en lazo cerrado conforme a ISO 6892-1:2019; sus resultados gozan de mayor credibilidad. En la comparación paralela de lotes Tuerca hexagonal M5 DIN934 y M6-M20, observamos que los valores de primera parte suelen ser un 3-5 % superiores, debido principalmente a la flexión adicional causada por excentricidad de sujeción; tras la re-inspección de tercera parte, la diferencia se reduce a menos del 1 %, suficiente para determinar la conformidad de Tuerca hexagonal M5 DIN934.
El criterio fundamental para evaluar el método correcto es la norma GB/T 3098.6-2014 (equivalente a ISO 3506-1:2020). Su apartado 9.2 exige que Rm se mida en el “elemento real”, con una longitud inicial de medición L0 ≥ 2,5 d (siendo d el diámetro nominal de la rosca) y que la totalidad de la rosca quede incluida en la zona probada; la tensión correspondiente a una deformación plástica del 0,2 % (Rp0,2) también debe obtenerse en el perno o tornillo real, sin reducirlo a probetas mecanizadas de φ5 mm o φ10 mm. La razón reside en que la resistencia del acero inoxidable austenítico (por ejemplo, grados A2-70 o A4-80) proviene exclusivamente del endurecimiento por deformación en frío: el trefilado puede elevar la resistencia del tipo 304 desde 520 MPa en estado solución a más de 700 MPa; mecanizar la probeta elimina la capa de fibras endurecidas y reduce Rm entre un 12 % y un 18 %, lo que podría declarar incorrectamente como no conforme a Tuerca hexagonal M5 DIN934.
En cuanto a los detalles de ensayo, el tracción en pieza real requiere mordazas roscadas internas con dureza HRC ≥ 45 y una longitud de engrase ≥ 1 d para evitar deslizamiento prematuro; la velocidad de deformación debe controlarse a 0,00025 s⁻¹ (cuasi-estática) a fin de excluir una desviación del 2-3 % inducida por sensibilidad a la velocidad. El límite elástico convencional Rp0,2 se determina mediante el “método de extensión plástica del 0,2 %”, con extensómetro de longitud base 5 d y resolución 1 µm. Si se utilizan probetas mecanizadas, incluso de la misma colada, Rm suele situarse solo entre 630 MPa y 650 MPa, frente a los 700-720 MPa obtenidos en Tuerca hexagonal M5 DIN934 probado en pieza real.
En conclusión, la certificación de la resistencia de los pernos de acero inoxidable y de la tuerca Tuerca hexagonal M5 DIN934 debe basarse en tracción sobre pieza real según GB/T 3098.6; cualquier resultado obtenido con probetas mecanizadas solo puede considerarse orientativo para estudios de proceso y no puede utilizarse para la evaluación de conformidad. Cuando la diferencia entre primera y tercera parte supere el 3 %, prevalecerá el informe CNAS de la tercera parte; si procede, se recalibrarán los equipos de primera parte y se formará al personal, garantizando que la cadena de ensayo de Tuerca hexagonal M5 DIN934 sea trazable hasta la referencia nacional.
