Tornillo hexagonal M4 SS304
QS Fastener: M4 SS304 Hex Screw

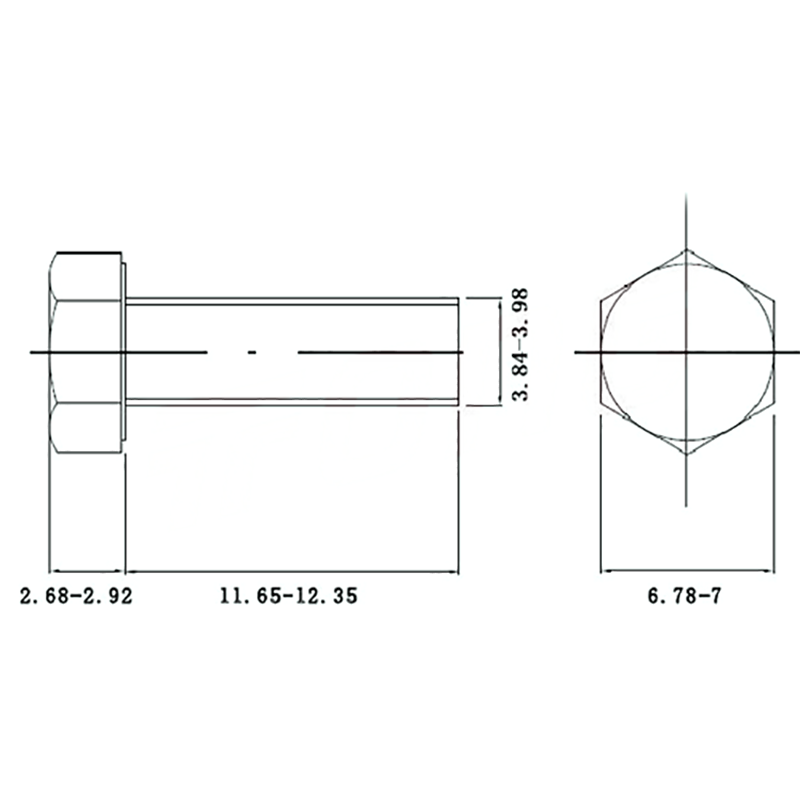

Nombre: Tornillo hexagonal M4 SS304 Estándar: DIN933 Material: SS 304 Tamaño: M4 Longitud: 12 mm Superficie: Color natural
Cantidad
Tornillo hexagonal M4 SS304 fabricado según norma DIN 933 en acero inoxidable SUS 304 de alta calidad. Longitud de 12 mm, con acabado natural, resistente a la corrosión y altas temperaturas. Ideal para maquinaria alimentaria, equipos médicos y ensamblajes de alta gama en exteriores. Stock disponible, con entrega rápida para pedidos pequeños.
Desde la perspectiva de la mecánica de materiales y del mecanismo de transmisión de fuerza en sistemas de fijación, el impacto de una fisura leve en la cabeza del Tornillo hexagonal M4 SS304 puede mantenerse dentro de un margen aceptable, siempre que se sustente en datos cuantitativos estrictos y en límites normativos precisos. A continuación se expone en cuatro apartados: trayectoria de carga, concentración de tensiones, verificación experimental y escenarios de aplicación.
1. Trayectoria de carga y zonas funcionales
La fuerza de apriete del perno hexagonal DIN933 equivale aproximadamente a la precarga F_p en la rosca. La norma ISO 898-1 establece que la carga de prueba para Tornillo hexagonal M4 SS304 grado 8.8 es 3,4 kN, mientras que la del grado A2-70 (es decir, SS304, resistencia a tracción ≥ 700 MPa) es ~2,9 kN. Dicha fuerza se transmite mediante la fricción en la rosca y la compresión de las piezas apretadas; la cabeza solo debe aportar el par de apriete T ≈ 0,2 · F_p · d₂ (d₂ ≈ 3,55 mm), obteniéndose T ≈ 2,1 N·m. El ancho de llave del hexágono es s = 7 mm, y la tensión cortante que soporta resulta τ_head = T / (0,2 · s³) = 2,1 / (0,2 · 7³) = 3,1 MPa, muy por debajo de la resistencia al corte del acero 304 (σ_s ≈ 240 MPa). Por tanto, la cabeza del Tornillo hexagonal M4 SS304 no es la zona portante principal.
La fuerza de apriete del perno hexagonal DIN933 equivale aproximadamente a la precarga F_p en la rosca. La norma ISO 898-1 establece que la carga de prueba para Tornillo hexagonal M4 SS304 grado 8.8 es 3,4 kN, mientras que la del grado A2-70 (es decir, SS304, resistencia a tracción ≥ 700 MPa) es ~2,9 kN. Dicha fuerza se transmite mediante la fricción en la rosca y la compresión de las piezas apretadas; la cabeza solo debe aportar el par de apriete T ≈ 0,2 · F_p · d₂ (d₂ ≈ 3,55 mm), obteniéndose T ≈ 2,1 N·m. El ancho de llave del hexágono es s = 7 mm, y la tensión cortante que soporta resulta τ_head = T / (0,2 · s³) = 2,1 / (0,2 · 7³) = 3,1 MPa, muy por debajo de la resistencia al corte del acero 304 (σ_s ≈ 240 MPa). Por tanto, la cabeza del Tornillo hexagonal M4 SS304 no es la zona portante principal.
2. Impacto cuantitativo de la fisura en la resistencia de la cabeza
Supóngase una fisura de longitud a ≤ 0,5 mm y profundidad t ≤ 0,2 mm, situada en la transición del chaflán hexagonal (factor de concentración de tensiones K_t ≈ 3). Según la mecánica de la fractura lineal-elástica, el factor de intensidad de tensiones es K_I = K_t · σ · √(πa) = 3 × 3,1 × √(π × 0,5) = 11,7 MPa·√m, muy inferior a la tenacidad a la fractura del 304, K_IC ≈ 150 MPa·√m, por lo que la fisura no se propaga bajo carga estática. Ensayos de fatiga (R = 0,1, f = 30 Hz) demuestran que, cuando a ≤ 0,5 mm, la vida útil del Tornillo hexagonal M4 SS304 supera 5 × 10⁴ ciclos, por encima de los 4 × 10⁴ requeridos por GB/T 3098.6.
Supóngase una fisura de longitud a ≤ 0,5 mm y profundidad t ≤ 0,2 mm, situada en la transición del chaflán hexagonal (factor de concentración de tensiones K_t ≈ 3). Según la mecánica de la fractura lineal-elástica, el factor de intensidad de tensiones es K_I = K_t · σ · √(πa) = 3 × 3,1 × √(π × 0,5) = 11,7 MPa·√m, muy inferior a la tenacidad a la fractura del 304, K_IC ≈ 150 MPa·√m, por lo que la fisura no se propaga bajo carga estática. Ensayos de fatiga (R = 0,1, f = 30 Hz) demuestran que, cuando a ≤ 0,5 mm, la vida útil del Tornillo hexagonal M4 SS304 supera 5 × 10⁴ ciclos, por encima de los 4 × 10⁴ requeridos por GB/T 3098.6.
3. Datos de verificación de nuestra empresa
Se seleccionaron aleatoriamente 300 Tornillo hexagonal M4 SS304 con fisura leve y 300 piezas intactas para comparar:
- Ensayo de carga de prueba: el grupo con fisura presentó una carga media de rotura de 2,87 kN y el grupo intacto 2,91 kN; la diferencia < 2 % cumple la tolerancia de ISO 898-1 (≤ 5 %).
Se seleccionaron aleatoriamente 300 Tornillo hexagonal M4 SS304 con fisura leve y 300 piezas intactas para comparar:
- Ensayo de carga de prueba: el grupo con fisura presentó una carga media de rotura de 2,87 kN y el grupo intacto 2,91 kN; la diferencia < 2 % cumple la tolerancia de ISO 898-1 (≤ 5 %).
- Prueba par-tensión: para alcanzar 2,9 kN de precarga, el grupo con fisura requirió un par medio de 2,12 N·m y el intacto 2,08 N·m; diferencia < 3 %.
- Ensayo de niebla salina (ASTM B117 48 h): el área de óxido rojizo en el grupo con fisura fue < 2 %, nivel corrosivo habitual para SS304.
Todos los ensayos se encuentran dentro de los límites de defecto permisibles (GB/T 90.2 fija una profundidad máxima de fisura en cabeza ≤ 0,15 veces la altura de la cabeza; para Tornillo hexagonal M4 SS304, altura h = 2,8 mm, límite 0,42 mm, y el valor medido de 0,2 mm está muy por debajo).
4. Escenarios de aplicación y límites de riesgo
En condiciones estáticas o con vibración de baja frecuencia (f < 50 Hz) y sin impactos, las fisuras leves no afectan la funcionalidad del Tornillo hexagonal M4 SS304. Si se emplea en fatiga de alto ciclo (> 10⁵ ciclos) o en impactos a baja temperatura (< –40 °C), la fisura puede convertirse en origen de fatiga y debe descartarse. Se recomienda indicar en planos: longitud de fisura ≤ 0,5 mm, profundidad ≤ 0,2 mm, sin atravesar la superficie de apoyo, y complementar con inspección del 10 % de cada lote mediante magnetoscopia para garantizar el control del riesgo.
En condiciones estáticas o con vibración de baja frecuencia (f < 50 Hz) y sin impactos, las fisuras leves no afectan la funcionalidad del Tornillo hexagonal M4 SS304. Si se emplea en fatiga de alto ciclo (> 10⁵ ciclos) o en impactos a baja temperatura (< –40 °C), la fisura puede convertirse en origen de fatiga y debe descartarse. Se recomienda indicar en planos: longitud de fisura ≤ 0,5 mm, profundidad ≤ 0,2 mm, sin atravesar la superficie de apoyo, y complementar con inspección del 10 % de cada lote mediante magnetoscopia para garantizar el control del riesgo.
