Sujetador M3 SS304
QS Fastener: M3 SS304 Fastener

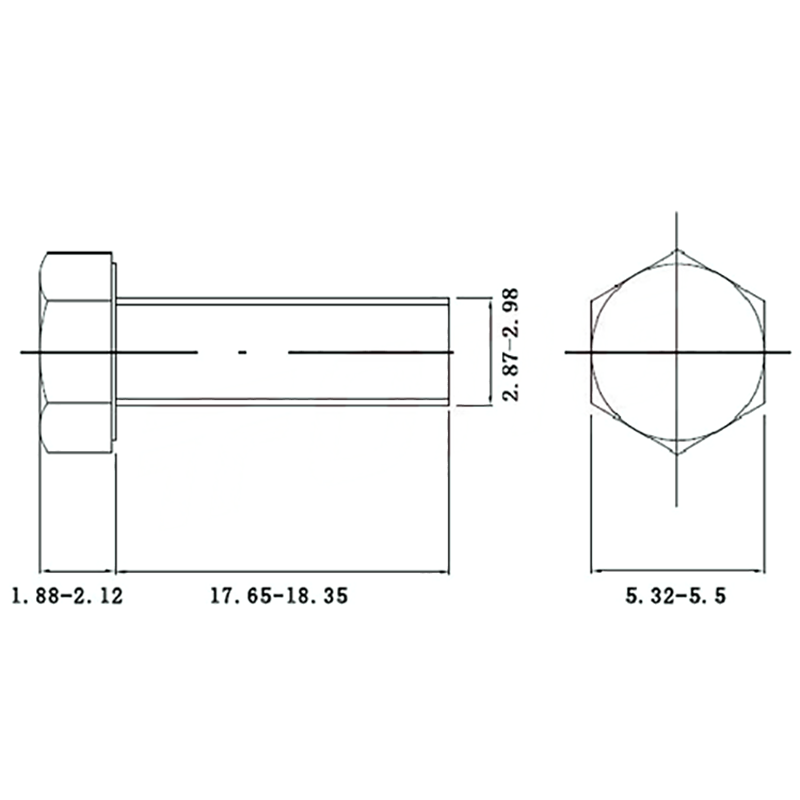

Nombre: Sujetador M3 SS304 Estándar: DIN933 Material: SS304 Tamaño: M3 Longitud: 18 Superficie: Color natural
Cantidad
Sujetador M3 SS304, conforme a la norma DIN933, longitud 18 mm, acabado superficial natural, resistente a la corrosión y a altas temperaturas, apto para electrónica de precisión, dispositivos médicos y maquinaria alimentaria. Disponible en stock; longitud y cantidad personalizables bajo demanda. Envío rápido a nivel mundial que le ayuda a reducir costes y aumentar la eficiencia.
Cómo mejorar el límite de fatiga del Sujetador M3 SS304
Ocho vías tecnológicas para elevar el límite de fatiga del Sujetador M3 SS304
(guía sistemática para diseño, fabricación, montaje y servicio)
Ocho vías tecnológicas para elevar el límite de fatiga del Sujetador M3 SS304
(guía sistemática para diseño, fabricación, montaje y servicio)
1. Optimización del material y la microestructura
• Actualización de grado: sustituir A2-70/A4-70 convencionales por austenítico alto-nitrógeno 1.4303N-100 (Rm≈1000 MPa) o acero dúplex S32205-80; el límite de fatiga del Sujetador M3 SS304 aumenta 25–40 %.
• Refinamiento del grano: reducir la temperatura de solución de 1050 °C a 980 °C, elevando el tamaño de grano de 5 a 8; la resistencia a la iniciación de grietas del Sujetador M3 SS304 mejora ~15 %.
• Descarburización superficial cero: una caída de 0,03 % en C superficial reduce el límite de fatiga del Sujetador en 20 %; se utiliza horno continuo con atmósfera protectora, potencial de carbono 1,2 %.
• Actualización de grado: sustituir A2-70/A4-70 convencionales por austenítico alto-nitrógeno 1.4303N-100 (Rm≈1000 MPa) o acero dúplex S32205-80; el límite de fatiga del Sujetador M3 SS304 aumenta 25–40 %.
• Refinamiento del grano: reducir la temperatura de solución de 1050 °C a 980 °C, elevando el tamaño de grano de 5 a 8; la resistencia a la iniciación de grietas del Sujetador M3 SS304 mejora ~15 %.
• Descarburización superficial cero: una caída de 0,03 % en C superficial reduce el límite de fatiga del Sujetador en 20 %; se utiliza horno continuo con atmósfera protectora, potencial de carbono 1,2 %.
2. Proceso de fabricación de la rosca
• Rolado en lugar de mecanizado: el roscado por rolado genera tensiones residuales de compresión de 150–250 MPa en la raíz, elevando el límite de fatiga del Sujetador M3 SS304 de 200 MPa a 260 MPa (+30 %).
• Parámetros de rolado: avance 0,6 mm/rev, velocidad 30 m/min, pasada única, radio de filete en la raíz R≥0,144P; el coeficiente de concentración de tensiones K_t del Sujetador M3 SS304 baja un 40 %.
• Rolado en lugar de mecanizado: el roscado por rolado genera tensiones residuales de compresión de 150–250 MPa en la raíz, elevando el límite de fatiga del Sujetador M3 SS304 de 200 MPa a 260 MPa (+30 %).
• Parámetros de rolado: avance 0,6 mm/rev, velocidad 30 m/min, pasada única, radio de filete en la raíz R≥0,144P; el coeficiente de concentración de tensiones K_t del Sujetador M3 SS304 baja un 40 %.
3. Tratamientos superficiales de refuerzo
• Granallado: granalla de acero inoxidable Ø 0,3 mm, intensidad 0,30 mmA, cobertura ≥200 %, tensión residual superficial −800 MPa; el límite de fatiga del Sujetador M3 SS304 aumenta otro 20 %.
• Nitruración iónica a baja temperatura: 480 °C × 6 h, capa 15–20 µm, dureza superficial 1200 HV0,1; el límite de fatiga del Sujetador se incrementa 25–30 %; la temperatura está por debajo de la zona de sensibilización, no se reduce la resistencia a la corrosión intergranular.
• Rodillo ultrasónico: impacto ultrasónico de 30 kHz en la raíz, la rugosidad Ra del Sujetador M3 SS304 desciende de 0,8 µm a 0,2 µm, mejora del límite de fatiga 10 %.
• Granallado: granalla de acero inoxidable Ø 0,3 mm, intensidad 0,30 mmA, cobertura ≥200 %, tensión residual superficial −800 MPa; el límite de fatiga del Sujetador M3 SS304 aumenta otro 20 %.
• Nitruración iónica a baja temperatura: 480 °C × 6 h, capa 15–20 µm, dureza superficial 1200 HV0,1; el límite de fatiga del Sujetador se incrementa 25–30 %; la temperatura está por debajo de la zona de sensibilización, no se reduce la resistencia a la corrosión intergranular.
• Rodillo ultrasónico: impacto ultrasónico de 30 kHz en la raíz, la rugosidad Ra del Sujetador M3 SS304 desciende de 0,8 µm a 0,2 µm, mejora del límite de fatiga 10 %.
4. Mejoras geométricas
• Radio de transición cabeza-cuerpo: aumentar de 0,2 d a 0,4 d; el coeficiente de concentración de tensiones del Sujetador M3 SS304 baja de 3,2 a 2,1, la vida a fatiga aumenta 2–3 veces.
• Ranura de alivio: ranura circular R1,5 mm en la transición cabeza-cuerpo reduce el pico de tensión de flexión del Sujetador un 30 %.
• Perno flexible: reducir el diámetro del vastago liso a 0,8 d y aumentar la longitud un 20 % disminuye la rigidez del Sujetador M3 SS304, la amplitud de tensión variable baja 15 %.
• Radio de transición cabeza-cuerpo: aumentar de 0,2 d a 0,4 d; el coeficiente de concentración de tensiones del Sujetador M3 SS304 baja de 3,2 a 2,1, la vida a fatiga aumenta 2–3 veces.
• Ranura de alivio: ranura circular R1,5 mm en la transición cabeza-cuerpo reduce el pico de tensión de flexión del Sujetador un 30 %.
• Perno flexible: reducir el diámetro del vastago liso a 0,8 d y aumentar la longitud un 20 % disminuye la rigidez del Sujetador M3 SS304, la amplitud de tensión variable baja 15 %.
5. Control preciso de la precarga
• Precarga objetivo: F_p = 0,75 × R_p0,2 × A_s; para Sujetador M3 SS304, F_p ≈ 3,1 kN.
• Procedimiento de apriete: método de dos pasos de torque + 45° de giro angular, dispersión de precarga del Sujetador ≤ ±5 %; error de medición ultrasónica de fuerza axial ≤ ±3 %.
• Lubricante: película seca de MoS₂, coeficiente de fricción 0,08–0,10, coeficiente de torque K del Sujetador estable en 0,18 ± 0,02, repetibilidad de precarga +25 %.
• Precarga objetivo: F_p = 0,75 × R_p0,2 × A_s; para Sujetador M3 SS304, F_p ≈ 3,1 kN.
• Procedimiento de apriete: método de dos pasos de torque + 45° de giro angular, dispersión de precarga del Sujetador ≤ ±5 %; error de medición ultrasónica de fuerza axial ≤ ±3 %.
• Lubricante: película seca de MoS₂, coeficiente de fricción 0,08–0,10, coeficiente de torque K del Sujetador estable en 0,18 ± 0,02, repetibilidad de precarga +25 %.
6. Control de la amplitud de tensión
• Reducción de la rigidez del perno: vastago esbelto o hueco reduce la amplitud de tensión variable del Sujetador M3 SS304 en 20 %.
• Aumento de la rigidez de la unión: emplear arandelas de alto módulo o eliminar arandelas elásticas; la amplitud de tensión variable del Sujetador baja 10–15 %.
• Reducción de la rigidez del perno: vastago esbelto o hueco reduce la amplitud de tensión variable del Sujetador M3 SS304 en 20 %.
• Aumento de la rigidez de la unión: emplear arandelas de alto módulo o eliminar arandelas elásticas; la amplitud de tensión variable del Sujetador baja 10–15 %.
7. Protección medioambiental
• Revestimiento: aleación Zn-Ni (12 %) + sellado transparente, 1000 h en niebla salina sin herrumbre; el coeficiente de fricción del Sujetador M3 SS304 se mantiene estable 0,12–0,15, evitando la fatiga por desgaste por micro-deslizamiento.
• Sellador: aplicar sellador de rosca PTFE-UV curable que aísla al Sujetador del medio corrosivo, prolongando la vida a fatiga en ambiente marino en 50 %.
• Revestimiento: aleación Zn-Ni (12 %) + sellado transparente, 1000 h en niebla salina sin herrumbre; el coeficiente de fricción del Sujetador M3 SS304 se mantiene estable 0,12–0,15, evitando la fatiga por desgaste por micro-deslizamiento.
• Sellador: aplicar sellador de rosca PTFE-UV curable que aísla al Sujetador del medio corrosivo, prolongando la vida a fatiga en ambiente marino en 50 %.
8. Montaje y monitoreo en servicio
• Apriete simétrico: secuencia diagonal 30 %→60 %→100 % para evitar desalineación del Sujetador M3 SS304.
• Arandela inteligente: galgas con galgas de deformación integradas monitorean la fuerza axial del Sujetador en tiempo real; alerta cuando la pérdida >15 % para reapriete.
• Reapriete periódico: cada 5000 km o cada 6 meses en servicio de alta vibración, la pérdida de precarga del Sujetador se mantiene dentro del 10 %.
• Apriete simétrico: secuencia diagonal 30 %→60 %→100 % para evitar desalineación del Sujetador M3 SS304.
• Arandela inteligente: galgas con galgas de deformación integradas monitorean la fuerza axial del Sujetador en tiempo real; alerta cuando la pérdida >15 % para reapriete.
• Reapriete periódico: cada 5000 km o cada 6 meses en servicio de alta vibración, la pérdida de precarga del Sujetador se mantiene dentro del 10 %.
Resumen de resultados (ejemplo: Sujetador M3 SS304)
| Combinación de medidas | Límite de fatiga σ₋₁ (MPa) | Incremento |
| Estado original (rosca cortada) | 160 | — |
| Rosca rolada | 200 | +25 % |
| Rosca rolada + granallado | 240 | +50 % |
| Rosca rolada + granallado + nitruración | 280 | +75 % |
| Rosca rolada + granallado + nitruración + diseño flexible | 320 | +100 % |
Conclusión
Mediante la integración de «actualización de material + rosca rolada + refuerzo superficial + optimización geométrica + precarga precisa», el límite de fatiga del Sujetador M3 SS304 puede elevarse de 160 MPa a más de 300 MPa, alcanzando el nivel de pernos de acero de alta resistencia de la misma dimensión, manteniendo al mismo tiempo la excelente resistencia a la corrosión del Sujetador M3 SS304.
Mediante la integración de «actualización de material + rosca rolada + refuerzo superficial + optimización geométrica + precarga precisa», el límite de fatiga del Sujetador M3 SS304 puede elevarse de 160 MPa a más de 300 MPa, alcanzando el nivel de pernos de acero de alta resistencia de la misma dimensión, manteniendo al mismo tiempo la excelente resistencia a la corrosión del Sujetador M3 SS304.
