Крепеж M3 SS304
QS Fastener: M3 SS304 Fastener

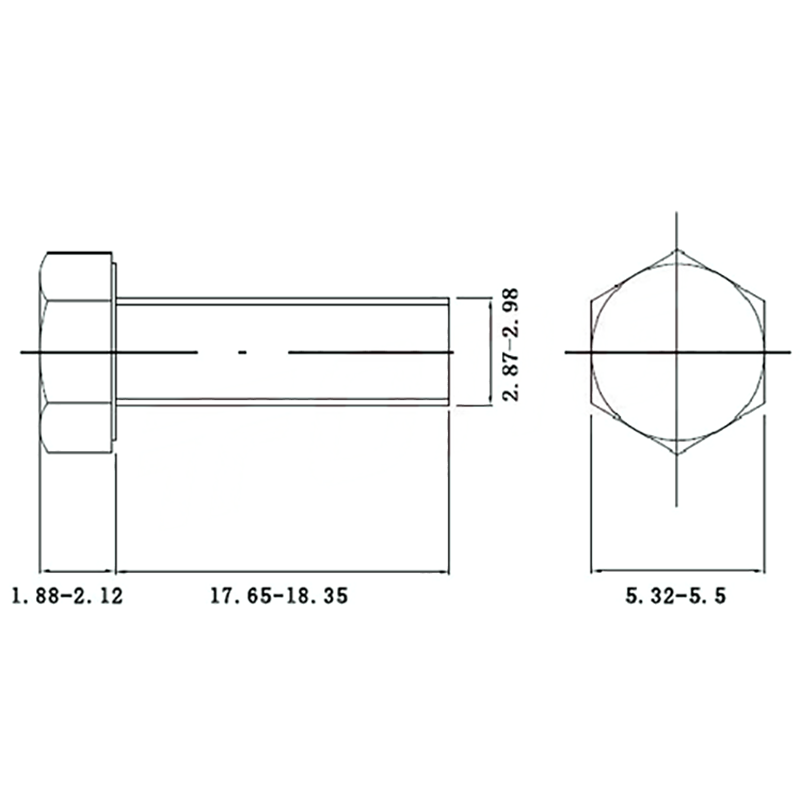

Название: Крепеж M3 SS304 Стандарт: DIN933 Материал: SS304 Размер: M3 Длина: 18 Поверхность: Натуральный цвет
количество
Крепеж M3 SS304, исполняет стандарт DIN933, длина 18 мм, поверхность в естественном состоянии, устойчив к коррозии и высоким температурам. Подходит для точной электроники, медицинского оборудования и пищевых машин. В наличии на складе; возможно изготовление любой длины и количества по запросу. Быстрая глобальная доставка помогает снизить затраты и повысить эффективность.
Как повысить предел усталости Крепеж M3 SS304
8 технологических путей повышения предела усталости Крепеж M3 SS304
(системное руководство для проектирования, производства, монтажа и эксплуатации)
8 технологических путей повышения предела усталости Крепеж M3 SS304
(системное руководство для проектирования, производства, монтажа и эксплуатации)
1. Оптимизация материала и структуры
• Повышение марки стали: переход от стандартных A2-70/A4-70 к высокоазотистому аустениту 1.4303N-100 (Rm ≈ 1000 МПа) или дуплексу S32205-80 повышает предел усталости Крепеж M3 SS304 на 25–40 %.
• Измельчение зерна: понижение температуры растворения с 1050 °C до 980 °C увеличивает номер зерна с 5 до 8 класса; удлинение границ зерен Крепеж повышает сопротивление зарождению трещин примерно на 15 %.
• Нулевая декарбуризация поверхности: падение содержания C всего на 0,03 % снижает предел усталости Крепеж на 20 %; применяем непрерывную печь с защитной атмосферой, карбон-потенциал 1,2 %.
• Повышение марки стали: переход от стандартных A2-70/A4-70 к высокоазотистому аустениту 1.4303N-100 (Rm ≈ 1000 МПа) или дуплексу S32205-80 повышает предел усталости Крепеж M3 SS304 на 25–40 %.
• Измельчение зерна: понижение температуры растворения с 1050 °C до 980 °C увеличивает номер зерна с 5 до 8 класса; удлинение границ зерен Крепеж повышает сопротивление зарождению трещин примерно на 15 %.
• Нулевая декарбуризация поверхности: падение содержания C всего на 0,03 % снижает предел усталости Крепеж на 20 %; применяем непрерывную печь с защитной атмосферой, карбон-потенциал 1,2 %.
2. Технология нарезки резьбы
• Прокатка вместо нарезки: прокатка образует остаточные сжимающие напряжения 150–250 МПа в корне резьбы, повышая предел усталости Крепеж M3 SS304 с 200 МПа до 260 МПа (+30 %).
• Параметры прокатки: подача 0,6 мм/об, скорость 30 м/мин, однопроход, радиус закругления корня R ≥ 0,144P; коэффициент концентрации напряжений K_t Крепеж падает на 40 %.
• Прокатка вместо нарезки: прокатка образует остаточные сжимающие напряжения 150–250 МПа в корне резьбы, повышая предел усталости Крепеж M3 SS304 с 200 МПа до 260 МПа (+30 %).
• Параметры прокатки: подача 0,6 мм/об, скорость 30 м/мин, однопроход, радиус закругления корня R ≥ 0,144P; коэффициент концентрации напряжений K_t Крепеж падает на 40 %.
3. Поверхностное упрочнение
• Дробеструйная обработка: нержавеющая дробь Ø 0,3 мм, интенсивность 0,30 ммА, покрытие ≥200 %, остаточные напряжения −800 МПа; предел усталости Крепеж M3 SS304 дополнительно растёт на 20 %.
• Низкотемпературное ионное нитрирование: 480 °C × 6 ч, слой 15–20 мкм, твёрдость 1200 HV0,1; предел усталости Крепеж увеличивается на 25–30 %; температура ниже зоны сенсибилизации, межкристаллитная коррозия не ухудшается.
• Ультразвуковое прокатывание: 30 кГц ударного воздействия в корне резьбы, шероховатость Ra Крепеж снижается с 0,8 до 0,2 мкм; прирост предела усталости +10 %.
• Дробеструйная обработка: нержавеющая дробь Ø 0,3 мм, интенсивность 0,30 ммА, покрытие ≥200 %, остаточные напряжения −800 МПа; предел усталости Крепеж M3 SS304 дополнительно растёт на 20 %.
• Низкотемпературное ионное нитрирование: 480 °C × 6 ч, слой 15–20 мкм, твёрдость 1200 HV0,1; предел усталости Крепеж увеличивается на 25–30 %; температура ниже зоны сенсибилизации, межкристаллитная коррозия не ухудшается.
• Ультразвуковое прокатывание: 30 кГц ударного воздействия в корне резьбы, шероховатость Ra Крепеж снижается с 0,8 до 0,2 мкм; прирост предела усталости +10 %.
4. Конструктивные улучшения
• Увеличение радиуса перехода под головкой: с 0,2 d до 0,4 d; коэффициент концентрации напряжений Крепеж M3 SS304 падает с 3,2 до 2,1, ресурс увеличивается в 2–3 раза.
• Разгрузочная канавка: радиус R1,5 мм в зоне перехода «голова-стержень» снижает пик напряжения изгиба Крепеж на 30 %.
• Гибкий болт: утоньшение свободного участка до 0,8 d и удлинение на 20 % понижают жёсткость Крепеж, амплитуда переменных напряжений снижается на 15 %.
• Увеличение радиуса перехода под головкой: с 0,2 d до 0,4 d; коэффициент концентрации напряжений Крепеж M3 SS304 падает с 3,2 до 2,1, ресурс увеличивается в 2–3 раза.
• Разгрузочная канавка: радиус R1,5 мм в зоне перехода «голова-стержень» снижает пик напряжения изгиба Крепеж на 30 %.
• Гибкий болт: утоньшение свободного участка до 0,8 d и удлинение на 20 % понижают жёсткость Крепеж, амплитуда переменных напряжений снижается на 15 %.
5. Точный контроль предварительного натяжения
• Целевое натяжение: F_p = 0,75 × R_p0,2 × A_s; для Крепеж M3 SS304 F_p ≈ 3,1 кН.
• Метод затяжки: двухступенчатый крутящий момент + 45° угловой поворот; разброс натяжения Крепеж M3 SS304 ≤ ±5 %; ультразвуковой контроль осевой силы ≤ ±3 %.
• Смазка: сухая плёнка MoS₂, коэффициент трения 0,08–0,10, коэффициент крутящего момента K Крепеж стабилен 0,18 ± 0,02; повторяемость натяжения +25 %.
• Целевое натяжение: F_p = 0,75 × R_p0,2 × A_s; для Крепеж M3 SS304 F_p ≈ 3,1 кН.
• Метод затяжки: двухступенчатый крутящий момент + 45° угловой поворот; разброс натяжения Крепеж M3 SS304 ≤ ±5 %; ультразвуковой контроль осевой силы ≤ ±3 %.
• Смазка: сухая плёнка MoS₂, коэффициент трения 0,08–0,10, коэффициент крутящего момента K Крепеж стабилен 0,18 ± 0,02; повторяемость натяжения +25 %.
6. Контроль амплитуды напряжений
• Понижение жёсткости болта: тонкий или полый стержень снижает переменную амплитуду Крепеж M3 SS304 на 20 %.
• Повышение жёсткости соединяемых деталей: переход на прокладки высокого модуля или отказ от пружинных шайб снижает амплитуду Крепеж на 10–15 %.
• Понижение жёсткости болта: тонкий или полый стержень снижает переменную амплитуду Крепеж M3 SS304 на 20 %.
• Повышение жёсткости соединяемых деталей: переход на прокладки высокого модуля или отказ от пружинных шайб снижает амплитуду Крепеж на 10–15 %.
7. Защита от окружающей среды
• Покрытие: Zn-Ni (12 %) сплав + прозрачное запечатывание, соляной туман 1000 ч без ржавчины; коэффициент трения Крепеж M3 SS304 остаётся 0,12–0,15, предотвращается фреттинг-износ.
• Герметик: нанесение PTFE-UV-отверждаемого состава на резьбу изолирует Крепеж от коррозионной среды, ресурс в морской воде увеличивается на 50 %.
• Покрытие: Zn-Ni (12 %) сплав + прозрачное запечатывание, соляной туман 1000 ч без ржавчины; коэффициент трения Крепеж M3 SS304 остаётся 0,12–0,15, предотвращается фреттинг-износ.
• Герметик: нанесение PTFE-UV-отверждаемого состава на резьбу изолирует Крепеж от коррозионной среды, ресурс в морской воде увеличивается на 50 %.
8. Монтаж и эксплуатационный мониторинг
• Симметричная затяжка: по диагонали 30 %→60 %→100 %, исключается перекос Крепеж M3 SS304.
• Умные шайбы: встроенные тензодатчики контролируют осевое усилие Крепеж в реальном времени, при падении >15 % выдаётся предупреждение.
• Периодическая перетяжка: при высоких вибрациях — каждые 5000 км или 6 месяцев, потеря натяжения Крепеж ограничена 10 %.
• Симметричная затяжка: по диагонали 30 %→60 %→100 %, исключается перекос Крепеж M3 SS304.
• Умные шайбы: встроенные тензодатчики контролируют осевое усилие Крепеж в реальном времени, при падении >15 % выдаётся предупреждение.
• Периодическая перетяжка: при высоких вибрациях — каждые 5000 км или 6 месяцев, потеря натяжения Крепеж ограничена 10 %.
Итоговый эффект (на примере Крепеж M3 SS304)
| Комбинация мероприятий | Предел усталости σ₋₁ (МПа) | Прирост |
| Исходное состояние (режущая резьба) | 160 | — |
| Прокатка резьбы | 200 | +25 % |
| Прокатка + дробеструй | 240 | +50 % |
| Прокатка + дробеструй + нитрирование | 280 | +75 % |
| Прокатка + дробеструй + нитрирование + гибкая конструкция | 320 | +100 % |
Заключение
Системное применение «обновлённый материал + прокатка резьбы + поверхностное упрочнение + конструктивная оптимизация + точное натяжение» позволяет поднять предел усталости Крепеж M3 SS304 с 160 МПа до более чем 300 МПа, приблизившись к уровню высокопрочных легированных болтов, при этом сохраняя выдающуюся коррозионную стойкость Крепеж M3 SS304.
Системное применение «обновлённый материал + прокатка резьбы + поверхностное упрочнение + конструктивная оптимизация + точное натяжение» позволяет поднять предел усталости Крепеж M3 SS304 с 160 МПа до более чем 300 МПа, приблизившись к уровню высокопрочных легированных болтов, при этом сохраняя выдающуюся коррозионную стойкость Крепеж M3 SS304.
