Perno hexagonal A193 Gr. B8C

QS Fastener: A193 Gr. B8C Hex Bolt

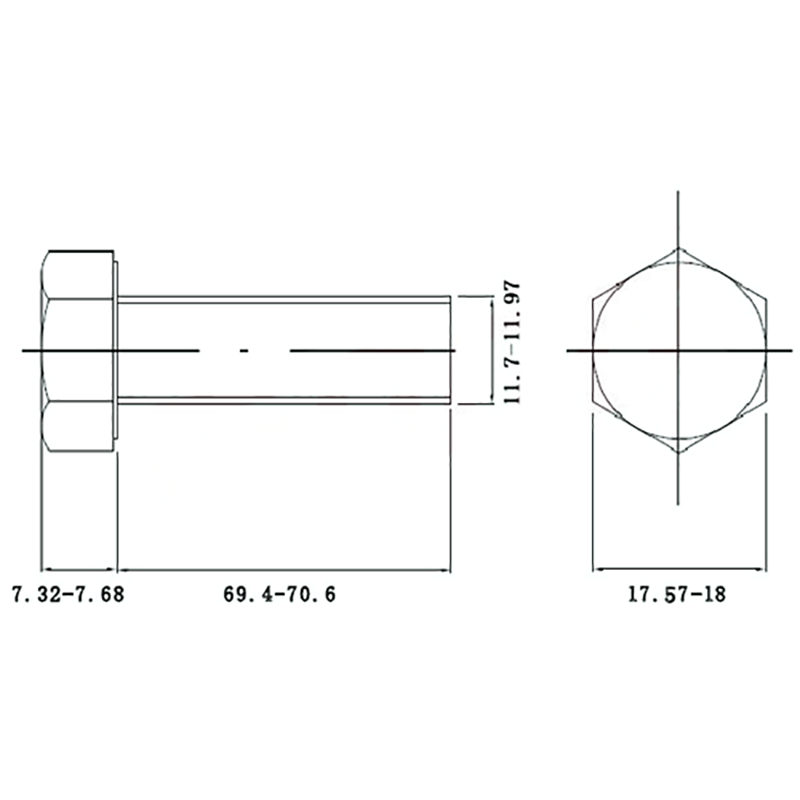

Nombre: Perno hexagonal A193 Gr. B8C Norma: ASME B18.2.3.5M Material: A193 Gr. B8C Tamaño: M12 Longitud: 70 Superficie: Color natural

Cantidad

enviar contacto

Añadir al carrito

Perno hexagonal A193 Gr. B8C cumple estrictamente con la norma DIN 933, fabricado en acero inoxidable AISI 347 con tratamiento de solución sólida Clase 1, ofreciendo excelente resistencia a la corrosión intergranular y fluencia en alta temperatura. Diseñado con rosca completa M12×70 y acabado natural sin necesidad de recubrimiento, resiste condiciones extremas, siendo la solución ideal para conexiones de bridas en equipos de alta presión y temperatura en industrias como petroquímica, energía nuclear y LNG.

Garantía de calidad mediante el ciclo PDCA:
Proceso de producción (P-D-C-A en circuito cerrado)
Plan: Durante la fase APQP, se establece el objetivo de"cero defectos y trazabilidad"para el Perno hexagonal A193 Gr. B8C. El plan de control se basa en NORSOK M-650, ASME B18.2.3.5M y el PFMEA interno, con CPK≥1.67 para garantizar la máxima fiabilidad en cada unidad.

Do (Ejecución):
① Materia prima: El material base del Perno hexagonal A193 Gr. B8C se obtiene mediante doble vacío (VIM+VAR) de AISI 347, con C≤0.08 %, Nb=10×C~1.00 %, N≤0.010 %. Cada lote incluye muestreo Ladle Teeming para verificar ausencia de inclusiones gruesas de TiN.

② Conformado en caliente: Las preformas del Perno hexagonal A193 Gr. B8C se calientan por inducción a 1100 °C y se recalcan en una sola operación (relación de compresión ≥3.5), con enfriamiento por agua para evitar oxidación (espesor de capa ≤5 µm).

③ Tratamiento térmico: Solución sólida a 1050 °C±10 °C durante 30 min, enfriado en agua con ΔT≤3 s. Control por infrarrojos en línea asegura grano ASTM 3-6 y δ-ferrita≤0.5 %.

④ Mecanizado: Perno hexagonal A193 Gr. B8C de precisión (0.1 mm) garantiza coaxialidad ≤0.02 mm. Roscado con rodillos de grado 3A (Ra≤0.8 µm en raíz), generando esfuerzos residuales de compresión (-480 MPa) que aumentan la vida a fatiga ≥30 %.

⑤ Ensayo no destructivo: Cada Perno hexagonal A193 Gr. B8C se somete a PT (ASTM E165) + UT (ASTM E213, sonda dual 5 MHz), con defectos equivalentes ≤1.6 mm. Piezas sospechosas se analizan mediante SEM.

⑥ Acabado superficial: Pasivación ASTM A967 Tipo II (1000 h en niebla salina sin corrosión). Opcional: recubrimiento seco de MoS₂ (μ=0.08-0.11) o Xylan 1424 (curado a 200 °C×30 min, espesor 15-25 µm).

⑦ Inspección final: Código QR láser + lote vinculado al MES. Cada Perno hexagonal A193 Gr. B8C incluye certificado 3.2 con: número de horno, curva de tratamiento térmico, pruebas de tracción, dureza, dimensiones y trazabilidad NORSOK M-650.

Check (Verificación): Gráficos SPC en tiempo real monitorizan dimensiones críticas (planos de cabeza, altura, diámetro de paso). Muestreo cada 2 horas (5 unidades). Desviaciones activan protocolo 8D para garantizar estabilidad del proceso.

Act (Mejora): Reuniones mensuales CFT actualizan PFMEA y planes de control. Respuesta a feedback de clientes ≤24 h, con informe CAPA en 72 h. Mejora continua para que cada Perno hexagonal A193 Gr. B8C sea referente en calidad sin defectos.
