Почему иногда внутренний диаметр изоляционной прокладки оказывается меньше номинального диаметра фланца трубы?
автор: www.qishine.com
2026-03-05
Как поставщик с многолетним опытом в области герметизации и изоляции, мы хотели бы подчеркнуть вашу компетентность в технических знаниях и инженерной практике. Конструкция изоляционных прокладок (или изоляционных фланцевых прокладок) иногда требует, чтобы их внутренний диаметр был немного меньше номинального внутреннего диаметра фланца трубы для обеспечения их изоляционного эффекта. Это не производственная ошибка, а результат систематических инженерных соображений. Ниже я приведу более подробный анализ и дополнительное объяснение этого вопроса, интегрируя стандарты и спецификации, механику материалов и опыт применения в полевых условиях.
Диаграмма сил, действующих на изоляционную прокладку.www.qishine.com
I. Углубленный анализ основных причин
1. Приоритет герметизации: обеспечение полного покрытия основной герметизируемой поверхности.
Основной принцип: Герметизация фланцевого соединения основана на сжатииИзоляционная прокладкаМежду уплотнительными поверхностями двух фланцев (например, выступающей поверхностью, канавкой RTJ) должна происходить пластическая деформация, заполняющая микроскопические неровности. Внутренняя граница прокладки должна полностью закрывать «шов», образованный внутренними отверстиями двух фланцев.
1. Приоритет герметизации: обеспечение полного покрытия основной герметизируемой поверхности.
Основной принцип: Герметизация фланцевого соединения основана на сжатииИзоляционная прокладкаМежду уплотнительными поверхностями двух фланцев (например, выступающей поверхностью, канавкой RTJ) должна происходить пластическая деформация, заполняющая микроскопические неровности. Внутренняя граница прокладки должна полностью закрывать «шов», образованный внутренними отверстиями двух фланцев.
Предотвращение рисков: Если внутренний диаметр прокладки совпадает с внутренним диаметром трубы или превышает его, среда (особенно газы, легкие масла или коррозионные химические вещества) может напрямую проникать в область отверстия для болта фланца или наружу, вызывая утечку в месте соединения. Немного меньший внутренний диаметр обеспечивает возможность небольшого расширения материала прокладки внутрь под давлением, полностью блокируя этот наиболее уязвимый путь.
2. Механическая стабильность и ударопрочность
Предотвращение «выдувания» и «выдавливания»: При колебаниях давления в системе, гидроударе или высокоскоростном потоке жидкости прокладка испытывает сдвиговые усилия, направленные внутрь трубы. Немного меньший внутренний диаметр действует как своего рода «механическая блокировка», повышая надежность удержания прокладки в уплотнительной полости и предотвращая ее выдувание в трубопровод или локальное выдавливание.
Предотвращение «выдувания» и «выдавливания»: При колебаниях давления в системе, гидроударе или высокоскоростном потоке жидкости прокладка испытывает сдвиговые усилия, направленные внутрь трубы. Немного меньший внутренний диаметр действует как своего рода «механическая блокировка», повышая надежность удержания прокладки в уплотнительной полости и предотвращая ее выдувание в трубопровод или локальное выдавливание.
Защита уплотнительной поверхности фланца: закрывая край отверстия фланца, прокладка предотвращает прямое истирание и эрозию тщательно обработанной металлической уплотнительной поверхности под воздействием высокоскоростных, содержащих частицы или коррозионных сред.
3. Имеет решающее значение для целостности электрической изоляции.
Полная изоляция электрических цепей: Основная функция изоляционной прокладки заключается в блокировании блуждающих токов, токов катодной защиты или предотвращении электролитической коррозии между трубопроводами. Если внутренний диаметр прокладки слишком велик, это может привести к образованию «точечного контакта» между металлическими кромками внутренних отверстий двух фланцев через проводящую среду или к прямому контакту, вызывая короткое замыкание изоляции и делая все изоляционное соединение неэффективным. Меньший внутренний диаметр обеспечивает полную изоляцию всех металлических компонентов изоляционным материалом.
Полная изоляция электрических цепей: Основная функция изоляционной прокладки заключается в блокировании блуждающих токов, токов катодной защиты или предотвращении электролитической коррозии между трубопроводами. Если внутренний диаметр прокладки слишком велик, это может привести к образованию «точечного контакта» между металлическими кромками внутренних отверстий двух фланцев через проводящую среду или к прямому контакту, вызывая короткое замыкание изоляции и делая все изоляционное соединение неэффективным. Меньший внутренний диаметр обеспечивает полную изоляцию всех металлических компонентов изоляционным материалом.
4. Практичность установки и устойчивость к ошибкам
Вспомогательное устройство для самоцентрирования: Во время установки, особенно для фланцев большого диаметра, прокладка может легко сместиться под действием силы тяжести или смещения. Немного меньший внутренний диаметр позволяет прокладке естественным образом «закрепиться» в отверстии фланца до затяжки болтов, что облегчает позиционирование для монтажников.
Вспомогательное устройство для самоцентрирования: Во время установки, особенно для фланцев большого диаметра, прокладка может легко сместиться под действием силы тяжести или смещения. Немного меньший внутренний диаметр позволяет прокладке естественным образом «закрепиться» в отверстии фланца до затяжки болтов, что облегчает позиционирование для монтажников.
Компенсация отклонений при монтаже: В процессе монтажа трубопровода могут наблюдаться незначительные угловые отклонения. Немного меньший внутренний диаметр прокладки обеспечивает дополнительный запас герметичности, гарантируя сохранение герметичности даже в условиях неидеального выравнивания.
5. Соблюдение международных стандартов и передовых практик.
Четко сформулированные стандартные указания: Например, стандарт ASME B16.21 четко указывает, что дляНеметаллическая изоляционная прокладкаВнутренний диаметр обычно примерно на 1/16 дюйма (~1,6 мм) – 1/8 дюйма (~3,2 мм) меньше, чем внутренний диаметр, соответствующий номинальному размеру трубы (NPS). Конкретное значение зависит от класса давления и размера фланца.
Четко сформулированные стандартные указания: Например, стандарт ASME B16.21 четко указывает, что дляНеметаллическая изоляционная прокладкаВнутренний диаметр обычно примерно на 1/16 дюйма (~1,6 мм) – 1/8 дюйма (~3,2 мм) меньше, чем внутренний диаметр, соответствующий номинальному размеру трубы (NPS). Конкретное значение зависит от класса давления и размера фланца.
Другие стандарты: NACE SP 0286 - 2007
7.2.3 Проектирование
7.2.3.1 Прокладки могут быть как полнолицевыми, так и устанавливаться внутри окружности болтов. Их толщина должна составлять не менее 3,0 мм (120 мил), и они могут выступать в отверстие трубы на 1,5 мм (60 мил), чтобы предотвратить образование электропроводящих мостиков над изоляционным материалом. Для снижения вероятности прорыва могут быть целесообразны более тонкие прокладки.
7.2.3 Проектирование
7.2.3.1 Прокладки могут быть как полнолицевыми, так и устанавливаться внутри окружности болтов. Их толщина должна составлять не менее 3,0 мм (120 мил), и они могут выступать в отверстие трубы на 1,5 мм (60 мил), чтобы предотвратить образование электропроводящих мостиков над изоляционным материалом. Для снижения вероятности прорыва могут быть целесообразны более тонкие прокладки.
Общепринятое мнение в отрасли: Данная конструкция стала стандартной практикой в таких отраслях, как нефтегазовая, нефтехимическая, морские платформы и трубопроводы большой протяженности, и является обязательным требованием, особенно для изоляционных соединений, требующих катодной защиты.
II. Основные дополнения и технические характеристики
1. Практическое рассмотрение допусков на размеры
Чем меньше, тем лучше: чрезмерно малый внутренний диаметр значительно уменьшает эффективную площадь поперечного сечения трубы, увеличивает ненужное падение давления, а при высоком давлении может привести к чрезмерному выступу прокладки в поток, вызывая нарушение потока или разрыв самой прокладки. Как правило, уменьшение составляет от 1 до 3 мм, которое определяется комплексно на основе диаметра, давления и среды.

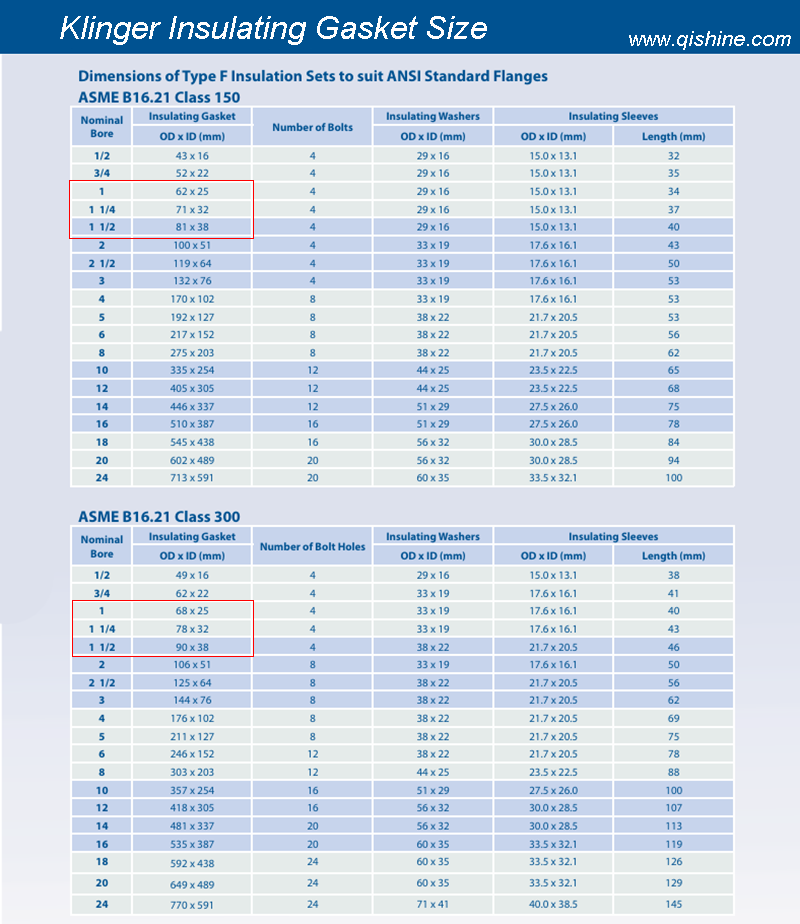

Ниже приведены производственные размеры изоляционных прокладок типа F, выпускаемых компанией Klinger.
Если вы хотитеДля получения более подробной информации вы можете просто связаться с нами. Мы предложим вам более профессиональные услуги. (qishine.qishine.com)
Связь с материалом прокладки:
Неэластичные материалы (например, традиционная асбестовая резина, безасбестовый лист): уменьшение внутреннего диаметра требует строгого контроля из-за их ограниченной пластичности.
Неэластичные материалы (например, традиционная асбестовая резина, безасбестовый лист): уменьшение внутреннего диаметра требует строгого контроля из-за их ограниченной пластичности.
Полуметаллические/композитные материалы (например, гибкие графитовые спирально намотанные прокладки, металлические зубчатые прокладки): благодаря мягкому внешнему слою внутренний диаметр может быть немного меньше, чтобы использовать их лучшие заполняющие свойства.
Прокладки из полностью изоляционных материалов (например, фенольной смолы, ПТФЭ): особое внимание следует уделять их свойствам текучести при низких температурах. Соответствующий запас по внутреннему диаметру помогает контролировать долговременную деформацию при сжатии.
2. Особые соображения для конкретных условий эксплуатации
Для твердых частиц: в трубопроводах, предназначенных для шлама или порошка, внутренний диаметр прокладки может быть даже заподлицо с внутренним диаметром трубы или может быть выполнен в виде «заподлицо расположенного внутреннего кольца», чтобы избежать образования уступа, препятствующего потоку или вызывающего скопление материала и износ.
Для твердых частиц: в трубопроводах, предназначенных для шлама или порошка, внутренний диаметр прокладки может быть даже заподлицо с внутренним диаметром трубы или может быть выполнен в виде «заподлицо расположенного внутреннего кольца», чтобы избежать образования уступа, препятствующего потоку или вызывающего скопление материала и износ.
Системы сверхвысокого вакуума: требуют, чтобы внутренний диаметр прокладки был строго равен или немного больше внутреннего диаметра фланца, чтобы предотвратить выступание прокладки в поток воздуха и создание источника газовыделения, что может нарушить герметичность вакуума.
Условия термических циклов: Необходимо рассчитать разницу коэффициентов теплового расширения между фланцами, болтами и прокладкой. При проектировании внутреннего диаметра следует учитывать сохранение эффективного перекрытия даже после расширения отверстия фланца при высоких температурах.
3. Синергия с соответствующими изоляционными втулками/болтами.
Полный комплект изоляции фланца обычно включает в себя изоляционную прокладку, изоляционные втулки и изоляционные шайбы. Конструкция внутреннего диаметра прокладки должна соответствовать толщине и положению изоляционных втулок, чтобы после установки втулок обеспечить сплошной изоляционный барьер между всеми металлическими компонентами без каких-либо электрических помех.
Полный комплект изоляции фланца обычно включает в себя изоляционную прокладку, изоляционные втулки и изоляционные шайбы. Конструкция внутреннего диаметра прокладки должна соответствовать толщине и положению изоляционных втулок, чтобы после установки втулок обеспечить сплошной изоляционный барьер между всеми металлическими компонентами без каких-либо электрических помех.
Qishine является идеальным выбором для EPC-компаний и проектных подрядчиков.
Вебсайт:www.qishine.com
Электронная почта: qishine@qishine.com
Телефон:0592-5225595
Электронная почта: qishine@qishine.com
Телефон:0592-5225595
WhatsApp:+86 15960259563
III. Резюме и рекомендации
Применение метода проектирования изоляционной прокладки с внутренним диаметром, немного меньшим, чем внутренний диаметр трубы, является классическим конструктивным решением, объединяющим науку о герметизации жидкостей, механику материалов и электротехнику. Это представляет собой оптимальный баланс между надежностью, безопасностью и экономической эффективностью.
Применение метода проектирования изоляционной прокладки с внутренним диаметром, немного меньшим, чем внутренний диаметр трубы, является классическим конструктивным решением, объединяющим науку о герметизации жидкостей, механику материалов и электротехнику. Это представляет собой оптимальный баланс между надежностью, безопасностью и экономической эффективностью.
Рекомендации для инженеров, специалистов по закупкам и полевых техников:
1. Строго следуйте чертежам: Перед установкой проверьте внутренний диаметр прокладки по чертежам и сертификатам материалов. Никогда не заменяйте ее произвольно стандартной прокладкой того же номинального диаметра.
1. Строго следуйте чертежам: Перед установкой проверьте внутренний диаметр прокладки по чертежам и сертификатам материалов. Никогда не заменяйте ее произвольно стандартной прокладкой того же номинального диаметра.
2. Проведите проверку на месте: для ответственных трубопроводов используйте эндоскоп во время установки, чтобы убедиться, что внутренний край прокладки равномерно и незначительно выступает в стенку трубы без существенных препятствий.
3. Акцент на общую эффективность изоляции: После установки крайне важно измерить сопротивление изоляции всего изоляционного соединения (обычно требуется >1 МОм) с помощью мегомметра, чтобы проверить совокупную эффективность прокладки и других изоляционных компонентов, не полагаясь исключительно на размеры.
4. Запись и предоставление обратной связи: Документируйте марку прокладки, партию и фактические характеристики (наличие утечек, повреждение изоляции), чтобы собрать данные для дальнейшего выбора и оптимизации.
Вкратце, это, казалось бы, незначительное различие в размерах на самом деле является воплощением мудрости, призванной обеспечить долгосрочную безопасную, герметичную и изолированную эксплуатацию трубопроводных систем. Понимание лежащих в его основе принципов помогает нам принимать более точные решения при проектировании, закупке, монтаже и техническом обслуживании.
