В чём разница между болтом с шестигранной головкой и болтом с шестигранной головкой?

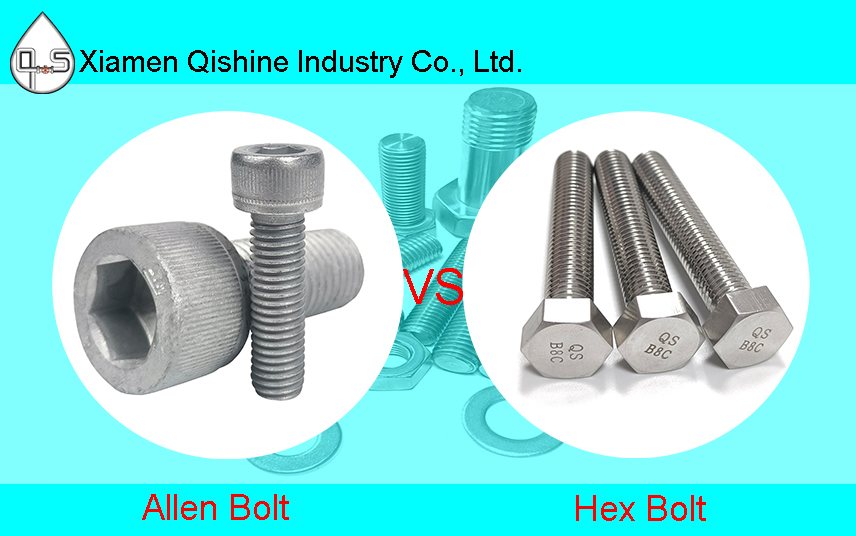

Винты с цилиндрической головкой под шестигранник и болты с шестигранной головкой — две рабочие лошадки резьбовых соединений. У одного привод спрятан внутри цилиндрической головки, у второго — классический внешний шестигранник. Выбор влияет и на удобство сборки, и на надёжность стыка: будь то крышка машины или секция трубопровода с фланцевые прокладки.

Конструкция головки и привод

Самое наглядное отличие — конструкция головки и инструмент.

• Винт с цилиндрической головкой: точный внутренний шестигранник. Его крутят шестигранным ключом или насадкой на пневмо- и электроинструменте, усилие воспринимают стенки шестигранника. Головку можно утопить в цековку — поверхность получается плоской и без зацепов.
• Болт с шестигранной головкой: выступающий правильный шестигранник, его крутят рожковыми, накидными, торцевыми или разводными ключами за шесть граней. Большая площадь охвата инструмента даёт надёжный контакт на высоком моменте и не даёт ключу соскочить.

Исполнения головок по распространённой практике коммерческого крепежа. Размеры сверяйте с применимой чертёжной документацией.

Механические свойства и монтаж

Эти конструктивные различия определяют механику и удобство монтажа.

• Момент затяжки: внутренний шестигранник передаёт момент выше, чем крестообразный или прямой шлиц, поэтому затяжка надёжнее.
• Работа в стеснённых местах: цилиндрическая головка уместна там, где ключ не развернуть; Г-образный шестигранный ключ работает в тесных углах.
• Эстетика и безопасность: утопленная головка выглядит аккуратно и не цепляет одежду, провода и подвижные детали.
• Защита от разборки: нестандартный размер шестигранника или особые признаки (штифты, шлицы) затрудняют несанкционированную разборку.

• Универсальность: подходящие ключи — самый распространённый инструмент в любой мастерской, порог входа в монтаж низкий.
• Несущая способность: большая головка и наружные опорные грани держат очень высокий преднатяг — предпочтительный вариант для мостов и тяжёлой техники.
• Высокий момент: длинный рычаг или торцевая головка с удлинителем позволяют выйти на большой затяжной момент в крупных высокопрочных соединениях.
• Выносливость: радиус галтели между головкой и стержнем можно сделать больше — концентрация напряжений падает, ресурс под циклической нагрузкой растёт.

Технология производства и материалы

Оба типа обычно формуют за один проход холодной высадкой (холодным выдавливанием): высокое использование материала, сохранная волокнистость и хорошие механические свойства. Крупные размеры и особые требования закрывают горячей ковкой или механической обработкой.

• Резьбу накатывают: мелкие диаметры плоскими плашками, крупные — роликовыми. Обе операции холодной пластической деформации поднимают прочность резьбы и качество поверхности.
• Ключевое отличие: после формования головки винту под шестигранник нужна дополнительная высадка внутреннего шестигранника — точность оснастки и стабильность оборудования решают посадку ключа и передачу момента. У болта с шестигранной головкой наружный шестигранник формует сама матрица высадки.

Оба семейства закрывают одинаковое меню материалов.

• Углеродистые и легированные стали: 40Cr, 35CrMo или сталь 45 для классов свойств 8.8 и 10.9.
• Нержавеющие стали 304 и 316 для коррозионных условий.
• Титановый сплав и латунь — там, где решающие вес, внешний вид или особые условия работы.

Сферы применения и выбор

Сферы применения пересекаются, но у каждого типа есть своя тяжесть.

• Винты под шестигранник: точные машины и приборы — станки, роботы, автоматика; автомобильные двигатели, коробки передач, шасси и подвески в стеснённых объёмах; авиация и велосипеды, где важны малый вес и чистые линии.
• Болты с шестигранной головкой: стальные конструкции (балки, колонны, башенные краны, мосты); тяжёлая техника и горное оборудование — дробилки, экскаваторы, прессы под вибрацией и ударами; инфраструктура вроде трубные фланцы, железнодорожного скрепления и башен ветроустановок; а также универсальные ремонтные наборы.

Ни одно исполнение головки не лучше другого. Сверяйте доступ инструмента, преднатяг и условия: компактные утопленные стыки с ограниченным доступом тянут к винту под шестигранник; открытые высоконагруженные стыки с полевым обслуживанием — к болту с шестигранной головкой.

Частые вопросы

Что такое утопленная установка винта под шестигранник?

Головку утапливают в цековку, чтобы её торец оказался заподлицо с поверхностью. Выглядит аккуратно и не цепляет одежду, провода и подвижные детали.

Когда выбирать винт под шестигранник вместо болта с шестигранной головкой?

Когда места мало, поверхность должна остаться плоской, доступен только внутренний привод или нужна некоторая защита от несанкционированной разборки.

Почему болты с шестигранной головкой держат высокий преднатяг?

Большая головка и наружные опорные грани распределяют нагрузку, стандартные ключи дают высокий момент, а больший радиус галтели улучшает выносливость под циклической нагрузкой.

Как изготавливают такие болты?

Обычно холодной высадкой за один проход и накаткой резьбы. Винту под шестигранник дополнительно выштамповывают внутренний шестигранник после формования головки.

Какие материалы и классы покрывают оба типа?

Углеродистые и легированные стали 40Cr, 35CrMo и сталь 45 под классы 8.8 и 10.9, нержавеющие стали 304 и 316, плюс титановый сплав и латунь для особых условий.
