Что такое шайба — полное руководство по типам, материалам и применению.

На шайбы редко обращают внимание, пока соединение не ослабнет. Шайба распределяет давление, сопротивляется отворачиванию, уплотняет и даже изолирует: правильный тип бережет и головку болта, и сжимаемую поверхность. Та же логика работает на фланцевых соединениях, где гайка через шайбу давит на торец фланца, прежде чем нагрузка дойдет до фланцевых прокладок.

Типы шайб и их применение

Шесть семейств шайб покрывают большинство сборочных задач. Каждое решает свою задачу, и именно неправильный выбор превращает мелкую деталь в дорогой отказ.

• Плоская шайба — обычное кольцо постоянной толщины. Ее главная работа — распределение давления: она увеличивает площадь контакта, чтобы головка болта не вдавливалась в дерево, пластик или листовой металл. Базовая шайба для общих соединений.
• Пружинная шайба (разрезная стопорная) — кольцо с разрезом и закруткой в спиральный уклон. Непрерывное усилие пружины давит обратно на крепеж и сопротивляется отворачиванию под вибрацией; это вспомогательная фиксация, а не постоянный стопор.
• Нестандартная плоская шайба — любая плоская шайба, чьи размер, форма, толщина или материал выходят за стандартные таблицы. Изготавливается под особые отверстия, экстремальные температуры, пищевые среды или фигурные поверхности.
• Седловидная шайба — половина плоской шайбы с плоским дном и дугообразной верхней частью. Прижимает трубы и кабели к плоским поверхностям, повторяя наружную кривизну, так что давление распределяется равномерно и поверхность не продавливается.
• Квадратная плоская шайба — квадратная или прямоугольная шайба с круглым центральным отверстием. Углы врезаются в материал и не дают шайбе проворачиваться вместе с болтом, что ускоряет сборку по дереву и на автоматической подаче.

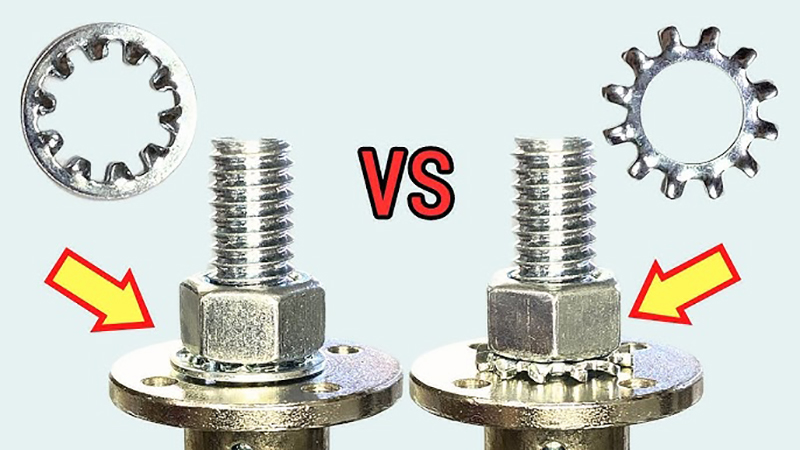

• Зубчатая стопорная шайба — острые зубья по наружному, внутреннему краю или с обеих сторон. Двойное вгрызание в деталь и под головку крепежа дает сильное сопротивление вращению в виброопасных и ответственных соединениях.

Таблица 1. Шесть типов шайб, их основная функция и лучшие применения.

Распределение давления — главная задача плоской шайбы; фиксация — задача пружинных и зубчатых; седловидные и квадратные существуют каждая под свою операцию. Правильное разделение этих ролей и есть суть выбора.

Согласование шайбы со стыком

Три вопроса сужают поле: что должно сопротивляться соединению, что допускает поверхность и что нужно дальше при сборке.

• Основная потребность — распределение давления указывает на плоские шайбы; фиксация от отворачивания — на пружинные или зубчатые; крепление трубы или кабеля — на седловидную шайбу.
• Условия эксплуатации — вибрация, перепады температуры и коррозионные среды определяют материал и необходимость стопорного типа.
• Твердость поверхности — зубья врезаются в мягкие поверхности и портят их; по крашеным и обработанным торцам ставьте гладкие шайбы или зубчатые, рассчитанные только под головку.
• Практические ограничения — стоимость, доступ инструмента и необходимость последующей разборки. Нестандартные шайбы дороже и дольше поставляются, поэтому их назначают, только когда стандартный ряд не подходит.
• Тип стыка — болтовые фланцевые соединения работают на равномерный обжим по окружности, поэтому плоские или закаленные шайбы под гайками на трубных фланцах берегут и торец фланца, и посадку прокладки.

Ошибки монтажа, которых стоит избегать

Большинство отказов шайб проистекает из трех привычек.

• Неверный размер — слишком большое отверстие или малый наружный диаметр снова концентрируют давление и сводят на нет назначение шайбы.
• Повторное применение поврежденных шайб — смятая пружинная или погнутая зубчатая шайба больше не дает расчетного усилия; меняйте, а не перетягивайте.
• Перетяг — избыточный момент сплющивает пружинные шайбы и врезает зубья слишком глубоко, ускоряя усталость соединения.

Правильно подобранная, грамотно примененная и вовремя замененная шайба удерживает стык затянутым весь срок службы — самая дешевая страховка в любом болтовом соединении.

Часто задаваемые вопросы

Полностью ли пружинная шайба предотвращает отворачивание?

Нет. Она дает непрерывное усилие пружины, помогающее против вибрации, но не является постоянным стопором. В ответственных стыках сочетайте ее с зубчатой шайбой или контровой гайкой.

Когда квадратная шайба лучше круглой?

Когда шайба не должна проворачиваться вместе с болтом — например по дереву или гладкому материалу на автоматической сборке. Углы фиксируют шайбу и ускоряют работу.

Зачем седловидная шайба для труб?

Ее дугообразная верхняя часть повторяет наружную кривизну трубы, а плоское дно ложится на поверхность крепления, поэтому усилие прижима распределяется равномерно и поверхность трубы не продавливается.

Можно ли повторно использовать деформированную стопорную шайбу?

Нет. Когда пружинная или зубчатая шайба получила необратимую осадку или погнулась, ее усилие падает, и соединение может ослабнуть в тех же условиях, от которых шайба должна была защищать.
