Универсальность и прочность домкратов с шестигранной головкой

Винт с шестигранной головкой и винт-домкрат — разные детали: один зажимает соединение, второй поднимает или позиционирует нагрузку, и подмена вносит в сборку неправильный преднатяг и не тот стандарт. В руководстве — разбор терминов, расшифровка ASTM A320 B8M Class 2 для низкотемпературного крепежа и правила монтажа, которые держат фланцевые прокладки плотными на холоде.

Винт-домкрат и винт с шестигранной головкой не взаимозаменяемы

Винт-домкрат (выставочный или регулировочный винт) — резьбовой элемент, который поднимает, опускает или выставляет нагрузку. Он несёт сжимающую силу вдоль оси в упор, в опору или во встречную резьбу. Его задача — перемещение.

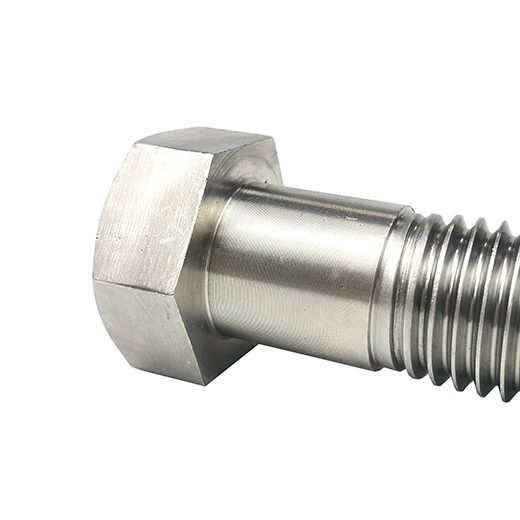

Винт с шестигранной головкой — зажимной крепёж: шестигранная головка с опорным буртиком, стержень с частичной резьбой и преднатяг, создаваемый в соединении. Его задача — удерживать две детали вместе.

• Функция — винт-домкрат перемещает и выставляет; винт с шестигранной головкой зажимает и даёт преднатяг.
• Головка и опорная поверхность — у винта по ASME B18.2.1 под головкой опорный буртик; у многих домкратных винтов опорной поверхности нет.
• Резьба — у винта задана длина резьбы и остаётся гладкий стержень под отверстие; домкратный винт часто резьбовой по всей длине.
• Риск подмены — винт с шестигранной головкой не выставит нагрузку, а домкратный не даст расчётного преднатяга: подмена проваливается в обе стороны.

Ещё одно различие: болт с шестигранной головкой может быть резьбовым по всей длине и без требований к опорному буртику, поэтому он не заменяет винт в соединении, рассчитанном по ASME B18.2.1.

Что покрывает ASTM A320 B8M Class 2

ASTM A320 — спецификация на легированный и нержавеющий крепёж для низких температур. Она существует потому, что холод меняет характер разрушения с пластичной перегрузки на внезапное хрупкое.

• B8M — марка нержавеющей стали 316 в A320 с изменённым содержанием углерода, защищающим границы зёрен от коррозии.
• Class 2 — растворная обработка карбидов на готовом крепеже: снижает риск межкристаллитного разрушения и повышает вязкость на холоде.
• Class 1 — состояние растворного отжига без дополнительной стадии.
• Ударные испытания — A320 требует их при заданной низкой температуре; класс показывает, как требование выполняется.

Заказ «болтов 316» без обозначения A320 даёт крепёж, который может быть хорош при комнатной температуре, но не аттестован для холодной службы, куда он попадает.

Почему холодная служба меняет правила

На морозе сталь даже растёт в прочности и пределе текучести; падает ударная вязкость — способность поглощать энергию без трещин. Аустенитные марки вроде 316 лишены резкого перехода из пластичного состояния в хрупкое, свойственного углеродистой стали, поэтому A320 B8M — частый выбор для холода, подтверждённый ударными испытаниями, а не предположением.

Области применения следуют той же логике:

• Криогенные производства — трубные фланцы и опоры в системах СПГ и жидкого азота, где углеродистый крепёж становится хрупким.
• Холодильные установки и склады — контуры с аммиаком и CO2, чьи стыки выдерживают повторные термоциклы.
• Уличные конструкции в холодном климате — зима уводит крепёж обычной температурной аттестации ниже его диапазона.
• Оборудование, собранное в тепле и работающее на холоде, — термическое сжатие меняет преднатяг, и сборочный регламент это учитывает.

Преднатяг на холоде не исчезает, а перераспределяется: крепёж и сжатые детали сжимаются по-разному, смазки густеют и меняют трение, заложенное в момент затяжки, а резьба нержавейки склонна к задиру — затягивайте по таблице для холодного случая и без спешки.

Выбор, контроль и повторное использование

Низкая температура часто соседствует с влагой, солью или химией, поэтому материал должен пройти две квалификации сразу: ударную вязкость при рабочей температуре и коррозионную стойкость в среде.

• Маркировка и прослеживаемость — деталь A320 B8M должна быть опознаваема, а класс подтверждён сертификатом.
• Осмотр повреждений — проверяйте опорную поверхность головки и корень резьбы, где сосредоточена нагрузка после перетяга.
• Без повторного применения — болты из стыка после термоциклов имеют неизвестную историю преднатяга и деформированную резьбу; меняйте их.
• Хлоридные среды — где хлориды и холод встречаются на мокрых деталях, переходите на дуплексную марку, саму аттестованную на эту температуру.

Правильная деталь, правильный класс, правильный момент — эта тройка держит низкотемпературные болтовые стыки герметичными и целыми.

Частые вопросы

Чем винт-домкрат отличается от винта с шестигранной головкой?

Винт-домкрат поднимает, выставляет или позиционирует нагрузку и несёт сжатие вдоль оси; винт с шестигранной головкой зажимает детали и создаёт преднатяг в соединении. Функции разные, замена недопустима.

Что означает ASTM A320 B8M Class 2?

A320 — спецификация на крепёж для низких температур, B8M — марка стали 316, Class 2 — растворная обработка карбидов для вязкости и стойкости к межкристаллитному разрушению на холоде. Крепёж также проходит заданное ударное испытание.

Почему нельзя обойтись обычными болтами 316 на холоде?

Обычный крепёж 316 может отвечать по прочности, но не аттестован на вязкость при низкой температуре. A320 требует ударных испытаний при рабочей температуре, и без них хрупкое разрушение нельзя исключить.

Можно ли повторно использовать болты после разборки стыка?

Нет — история преднатяга неизвестна, резьба деформирована гайкой, а цена нового крепежа несравнима со стоимостью утечки на холодной линии.
