Шестигранный болт M8-1.25 X 12

QS Fastener: M8-1.25 X 12 Hex Bolt

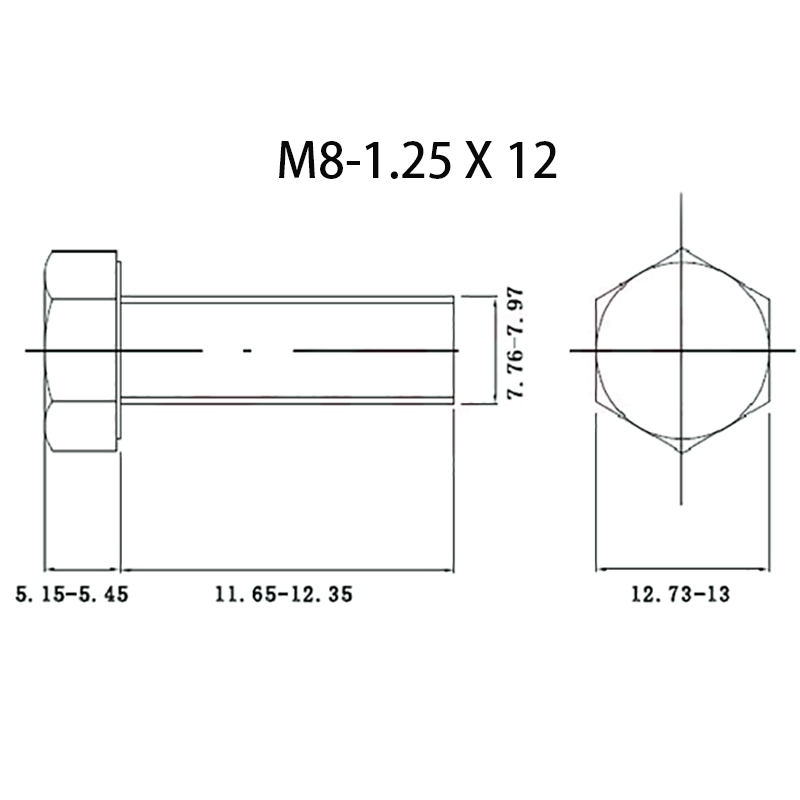

Название: Болт с шестигранной головкой M8-1,25 X 12 Стандарт: DIN 933 Материал: D2-80 Размер: M8 Длина: 12 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Шестигранный болт M8-1.25 X 12 изготавливается по стандарту DIN 933 из высокопрочной нержавеющей стали марки D2-80 с пределом прочности ≥800 МПа. Точный размер и длина шпильки 12 мм идеально подходят для тонкостенных или точных соединений. Поверхность оставлена в естественном цвете, что сочетает эстетику с коррозионной стойкостью; изделие может применяться без дополнительной отделки в промышленном оборудовании, автомобилях и на объектах железнодорожного транспорта, обеспечивая надёжное крепление и длительный ресурс.

D2-80 представляет собой низконикелевый дуплексный Cr-Ni-Mo-N сплав, микроструктура которого на 45–55 % состоит из чередующихся аустенитных и ферритных фаз. Высокая плотность дислокаций на границах α/γ и обогащённые Mo и Cr пассивные плёнки позволяют Шестигранный болт M8-1.25 X 12 совмещать высокую прочность и отличную коррозионную стойкость. По сравнению с классической аустенитной сталью 18-8 (304) преимущества Шестигранный болт M8-1.25 X 12 проявляются в пяти ключевых аспектах:

1. Питтинг и щелевая коррозия
Поляризационные кривые показывают, что потенциал питтинга D2-80 составляет Eb = 346 мВ (SCE), что немного ниже 397 мВ у 304. Однако благодаря содержанию Mo ≈ 2,5 % и N ≈ 0,16 % в материале Шестигранный болт M8-1.25 X 12 пассивная плёнка становится более стабильной: реальная скорость точечной коррозии снижается до 5,8 г·м⁻²·ч⁻¹ против 6,48 г·м⁻²·ч⁻¹ у 304. В среде с Cl⁻ > 1000 мг/л критическая температура щелевой коррозии (CCT) для Шестигранный болт M8-1.25 X 12 выше примерно на 8 °C.

2. Равномерная коррозия в серной кислоте
При испытании в 5 % H₂SO₄ при 80 °C в течение 48 ч скорость коррозии 304 достигает 449,66 г·м⁻²·ч⁻¹ с межкристаллитным растворением. У Шестигранный болт M8-1.25 X 12 плотная Cr-Mo-оксидная плёнка на дуплексных границах снижает скорость до 3,74 г·м⁻²·ч⁻¹, то есть на два порядка, демонстрируя выдающуюся стойкость к серной кислоте.

3. Межкристаллитная коррозия
По методу D ISO 3651-2 (кипящая 65 % HNO₃, 48 ч × 5 циклов) потеря массы 304 составляет 282,74 г·м⁻² с непрерывным выделением карбидов по границам зёрен. Для Шестигранный болт M8-1.25 X 12 сплав D2-80 благодаря C ≤ 0,030 % и подавлению карбидного выделения α/γ-границами снижает потери до 160,91 г·м⁻², резко снижая чувствительность к межкристаллитной коррозии.

4. Коррозионное растрескивание под напряжением (SCC)
В кипящем 42 % MgCl₂ при σ = 0,8 σ₀,₂ время до зарождения трещин Tᵢ у 304 — 1 ч, до полного разрушения Tₚ — 3 ч, характерно межкристаллитное хрупкое излом. За счёт торможения скольжения ферритной фазой и закрепления дислокаций атомами азота Шестигранный болт M8-1.25 X 12 увеличивает Tᵢ до 23 ч и Tₚ до 92 ч, продлевая ресурс на 30 и более раз.

5. Комплексная оценка применения
Согласно ASTM G48, G102 и NACE TM0177, показатель коррозионной стойкости PREN = Cr + 3,3Mo + 16N для Шестигранный болт M8-1.25 X 12 равен 34,7, что значительно выше 19,0 у 304. Предел текучести ≥640 МПа в 2,5 раза превышает 304. Поэтому Шестигранный болт M8-1.25 X 12 идеально подходит для морских платформ, болтов мокрых десульфуризационных башен и фланцевых соединений высокопрочных реакторов, эксплуатируемых в условиях высоких концентраций Cl⁻, H₂S, серной кислоты и температурных напряжений, обеспечивая долговечность и отказоустойчивость без дополнительного обслуживания.
