Болт с шестигранной головкой M4 SS304

QS Fastener: M4 SS304 Hex Bolt

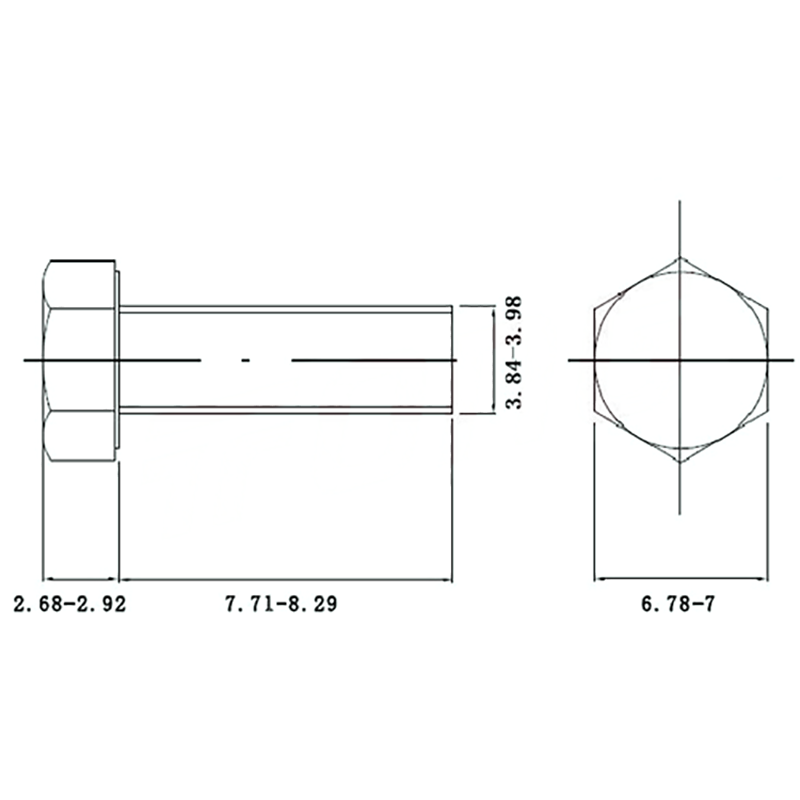

Наименование: Болт с шестигранной головкой M4 SS304 Стандарт: DIN933 Материал: SS304 Размер: M4-0.7 Длина: 8 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Болт с шестигранной головкой M4 SS304 изготавливается из нержавеющей стали SS304 (A2-70), соответствует стандарту DIN 933, имеет резьбу M4-0,7, длину 8 мм и поставляется в натуральной отделке. Сочетая коррозионную стойкость, термостойкость и высокую прочность, он является оптимальным выбором для пищевого оборудования, медицинских приборов и наружных сборок. Наличие на складе полное; по запросу поставляются сертификаты на каждую партию, чтобы вы могли закупать без риска и быстро запускать производство.

Отличие характеристик крепёжных изделий из 304 и 316
304 и 316 относятся к аустенитной группе 18-8. Для мелких крепёжных деталей, таких как Болт с шестигранной головкой M4 SS304, прочность при растяжении при комнатной температуре составляет около 520 МПа, предел текучести ≥ 205 МПа, твёрдость поверхности ≤ HB 187; различие в механических свойствах пренебрежимо мало. Решающий разрыв — в механизме коррозионной стойкости.

Стандартный Болт с шестигранной головкой M4 SS304 содержит 18 % Cr и 8 % Ni, пассивная плёнка преимущественно из Cr₂O₃; шестигранный болт из 316 дополнительно включает 2,0–3,0 % Mo, формируя композитную плёнку с участием MoO₄²⁻. По методу A стандарта ASTM G48-11 критическая температура точечной коррозии (CPT) Болт с шестигранной головкой M4 SS304 в 6 % растворе FeCl₃ составляет всего 15 °C, тогда как для изделий из 316 она достигает 25 °C.

Практический случай: башня прибрежной ветроустановки мощностью 5 МВт первоначально комплектовалась болтами A2-70 (например, Болт с шестигранной головкой M4 SS304). Через три года эксплуатации в корнях резьбы появилась точечная коррозия глубиной 0,3 мм. После перехода на A4-70 (316) за шесть лет обследований коррозия не обнаружена. Следует отметить, что у мелких шестигранных болтов M4 скорость развития точечной коррозии выше, чем у крупных крепёжных деталей.

В испытаниях на межкристаллитную коррозию образец Болт с шестигранной головкой M4 SS304, подвергнутый сенсибилизации при 650 °C, показал скорость коррозии 0,6 мм/год, тогда как версия из 316 — всего 0,08 мм/год. Это подчеркивает необходимость строгой оценки тепловой обработки при сварке при использовании Болт с шестигранной головкой M4 SS304.

Рекомендации по выбору материала:
1. В морской среде Болт с шестигранной головкой M4 SS304 рекомендуется лишь для кратковременного воздействия при содержании Cl⁻ < 50 мг/л.
2. Для неподпорных узлов, например опор химических трубопроводов, ресурс Болт с шестигранной головкой можно продлить ежемесячной пассивацией.
3. При монтаже пищевого оборудования предпочтительнее 316, поскольку Болт с шестигранной головкой в кислых моющих средствах даёт ржавые пятна.
4. В сухих условиях, например крепление корпусов электроники, Болт с шестигранной головкой M4 SS304 демонстрирует очевидное преимущество в соотношении цена/качество.

Вывод: для шестигранных болтов размера M4 в агрессивных условиях 316 обеспечивает срок службы в 2–3 раза больше, чем Болт с шестигранной головкой M4 SS304, однако в обычной промышленной эксплуатации правильно установленный Болт с шестигранной головкой покрывает свыше 85 % потребностей.
