Резьбовой стержень M4 DIN976

QS Fastener: M4 DIN976 Thread Rod

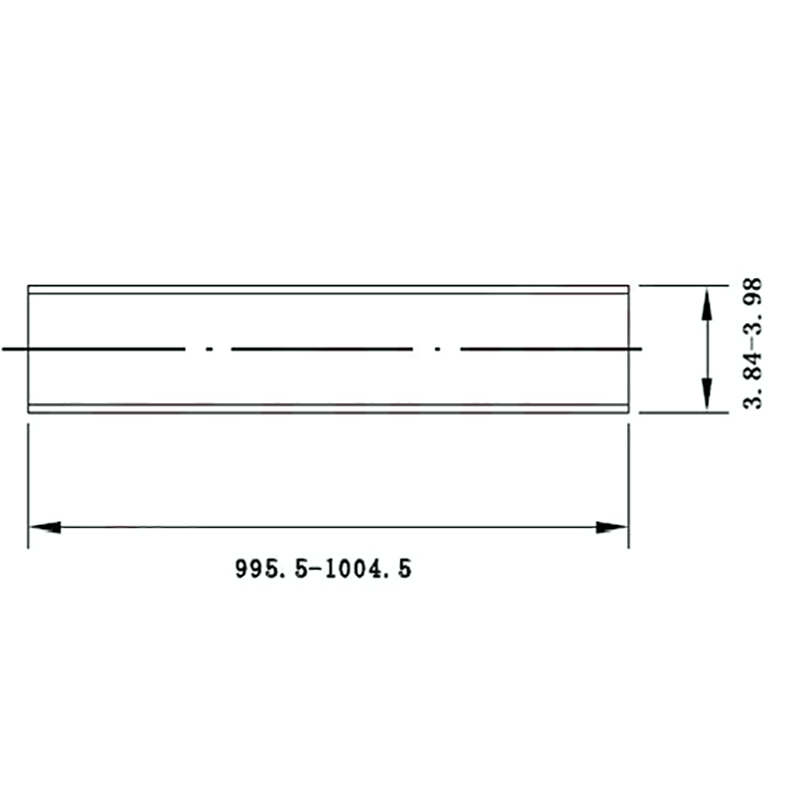

Наименование: Резьбовой стержень M4 DIN976 Стандарт: DIN976 Материал: SS304 Размер: M4 Длина: 1000 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Резьбовой стержень M4 DIN976 изготовлен из нержавеющей стали SS304, полностью нарезан по всей длине 1000 мм. Поверхность сохранена в естественном состоянии — без дополнительной обработки сочетает коррозионную стойкость и привлекательный внешний вид. Высокая точность диаметра и отличная прямизна обеспечивают идеальное взаимодействие с гайками по DIN 934/985. Широко применяется для соединения и регулировки в машиностроении, приборах, приспособлениях и декоративных конструкциях. Поставляется цельным, возможна нарезка под заказ — минимизация отходов. Материал SS304 сохраняет прочность во влажной и слабокислотной/щелочной среде, обеспечивая экономичное сочетание прочности и долговечности. Наличие на складе, поддержка оптовых заказов на нестандартную длину и поверхность — снижение затрат и ускорение поставок.
Резьбовой стержень M4 DIN976

Влияние меди в крепёжных изделиях из стали 304 двойственно: эффект зависит от интервала содержания, термической истории и условий эксплуатации. Для Резьбовой стержень M4 DIN976 стандарты ASTM A240/GB/T 4356 не устанавливают нижнего предела по Cu; верхний обычно ≤0,5 % (по соглашению — до ≤1 %). В этом «остаточном» диапазоне медь находится в твёрдом растворе и практически не влияет на структуру и свойства; материал полностью соответствует требованиям GB/T 3098.6 A2-70 по механике и коррозии.

При Cu > 1 % изменения становятся заметными:
1. Коррозионная стойкость: в восстановительных средах (H₂SO₄, H₃PO₄) ионы Cu²⁺ способствуют обогащению поверхности хромом, стабилизируя пассивную плёнку и снижая равномерную скорость коррозии более чем на 20 %. В хлоридных средах богатые Cu фазы играют роль катода, ускоряя зарождение точечной коррозии; потенциал питтинга снижается на 30–50 мВ.

2. Механические свойства: медь в твёрдом растворе повышает энергию дефектов стопора, подавляя скопление дислокаций при холодной деформации. Прочность при растяжении (σb) Резьбовой стержень M4 DIN976 снижается примерно на 5 %, а относительное удлинение возрастает на 10 % — удобно для глубокой вытяжки и холодной высадки заготовок. При Cu > 2,5 % и старении 700–750 °C выделяются наночастицы ε-Cu, дающие преципитационное упрочнение ~120 МПа и +30 HV, но пластичность уменьшается.

3. Термическая обработка и сварка: медь понижает температуру плавления низкоплавких фаз; при прокатке ниже 1100 °C образуется жидкая плёнка, богатая Cu, вызывая краевые трещины. Индекс чувствительности к горячим трещинам (BTR) после сварки линейно растёт с содержанием Cu; для свариваемого крепежа рекомендуется Cu ≤ 0,3 %.

Итог: для стандартных крепёжных изделий 304 достаточно 0,3–0,5 % Cu, обеспечивающего сочетание коррозионной стойкости, штампуемости и свариваемости. Если требуется антимикробный эффект, повышенная стойкость в серной кислоте или преципитационное упрочнение, содержание Cu в Резьбовой стержень M4 DIN976 проектируют на уровень 1,5–3,0 % и применяют двухступенчатый режим: закалка + старение 750 °C, 3 ч. При этом обязательно оценивают риски точечной коррозии и горячих трещин для безопасного применения в высокотехнологичном оборудовании или медицинских крепёжных системах.
