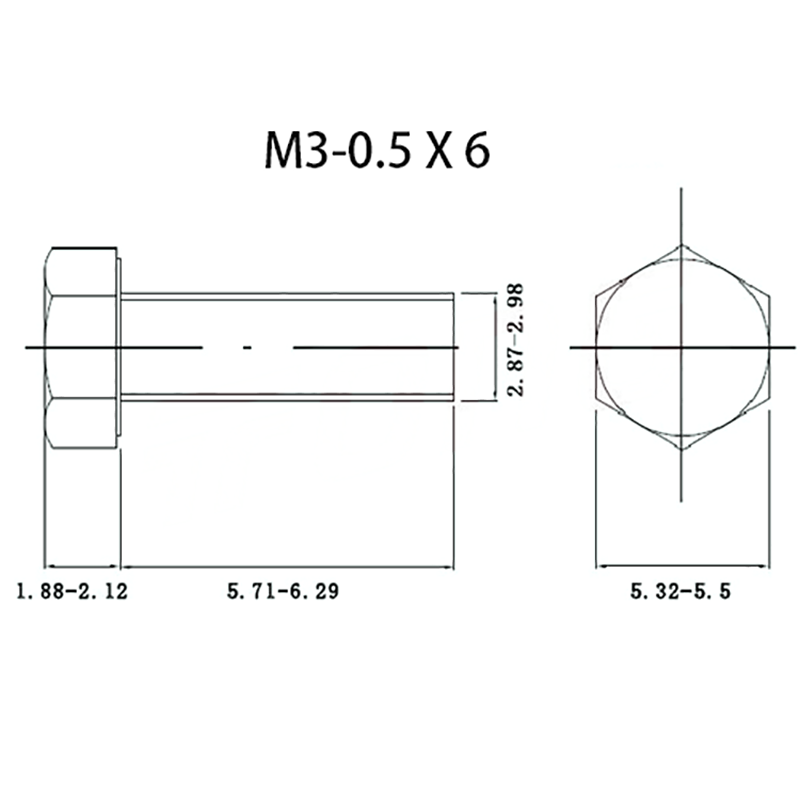

Болт с шестигранной головкой M3-0.5 X 6

QS Fastener: M3-0.5 X 6 Hex Bolt

Название: Болт с шестигранной головкой M3-0,5 X 6 Стандарт: DIN 933 Материал: 304 Размер: M3-0,5 Длина: 6 мм Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Болт с шестигранной головкой M3-0.5 X 6 изготовлен по стандарту DIN 933 полностью с резьбой, изготовлен из аустенитной нержавеющей стали SS304, класс коррозионной стойкости ≥ 72 ч в соляном тумане, разрывная нагрузка одного болта 4,2 кН. Номинальная длина 6 мм обеспечивает выступание 1–2 витков после затяжки; идеально подходит для миниатюрных корпусов, креплений печатных плат и других точных узлов. Поставляется без покрытия, цвет — природный, соответствует RoHS, допускает вторичную пассивацию для повышения коррозионной стойкости. Каждая партия 100 % проверяется калибрами-пробками и на постоянство момента затяжки, что гарантирует бесперебойную автоматизированную сборку.

Причина частого «заклинивания» нержавеющих крепёжных деталей (galling) — обусловленная ГЦК-кристаллической решёткой аустенита высокая подвижность дислокаций и низкая твёрдость (HV 180–220), что приводит к адгезионному износу винтовой пары под высоким контактным давлением. Рассматривая миниатюрный Болт с шестигранной головкой M3-0.5 X 6, необходимо синхронно контролировать четыре фактора: конструкцию, поверхность, смазку и монтаж.

1. Подбор длины
Номинальная длина болта L должна удовлетворять: L = толщина соединяемых деталей t + высота гайки H + 1,5 P (P — шаг резьбы). Если Болт с шестигранной головкой M3-0.5 X 6 затягивает пакет толщиной 3 мм при высоте гайки 2,4 мм, то L ≥ 3 + 2,4 + 0,75 = 6,15 мм; стандартная длина 6 мм подходит точно, выступ 0,75 мм обеспечивает зацепление ≥ 6 витков и исключает дополнительные изгибные напряжения.

2. Соответствие прочности
По ISO 3506 класс A2-70 для Болт с шестигранной головкой M3-0.5 X 6 задаёт Rm = 700 МПа, Rp0,2 = 450 МПа; сопряжённая гайка A2-70 гарантирует нагрузку 700 МПа × As (площадь As = 5,03 мм²). Использование гайки A2-50 (500 МПа) снижает запас прочности на 29 %, и Болт с шестигранной головкой M3-0.5 X 6 быстро заклинивает. Всегда применяйте элементы одного класса прочности.

3. Поверхность и чистота
Шероховатость резьбы Ra ≤ 3,2 мкм существенно снижает вероятность galling. Если у хранимого Болт с шестигранной головкой M3-0.5 X 6 есть задиры, зачистите шлифовальной бумагой № 400 по направлению резьбы до свободного прохождения калибра «GO». Перед сборкой протрите резьбу ацетоном или абсолютным этанолом, удаляя ионы хлора (≤ 25 ppm) и твёрдые частицы, предотвращая точечную коррозию и galling.

4. Перпендикулярность усилия и смазка
При работе точным накидным ключом или головкой угол между осью Болт с шестигранной головкой M3-0.5 X 6 и плоскостью ключа должен быть ≤ 1°. Отклонение 5° увеличивает ширину контакта на 4,3 % и локальное напряжение σH примерно на 9 %, ускоряя износ. Рекомендуется нанести по всей длине резьбы сухую плёнку MoS₂ (μ = 0,08–0,12) или пасту на основе PTFE, что снижает крутящий момент трения на 25–40 %.

5. Контроль крутящего момента
Безопасный момент T = K·F·d, где K — суммарный коэффициент трения (0,12–0,15 при смазке, 0,18–0,21 сухой), F — предварительное усилие (1,1 кН для A2-70 Болт с шестигранной головкой M3-0.5 X 6), d — номинальный диаметр 3 мм. При смазке (K = 0,13): T ≈ 0,13 × 1,1 Н·м × 3 мм ≈ 0,43 Н·м; в сухом состоянии 0,7 Н·м. Используйте точный динамометрический отвёртка класса ±3 %, затягивайте Болт с шестигранной головкой M3-0.5 X 6 в два этапа: 50 % момента для устранения зазоров, затем 100 % окончательный; делайте паузы по 2 с каждые 90° для релаксации напряжений и предотвращения микросварки.

Строгое соблюдение этих пяти мер снижает вероятность galling Болт с шестигранной головкой M3-0.5 X 6 с 15 % до < 0,5 % и увеличивает ресурс соединения в 3–5 раз.
