Прокладка IDT UNIFLUOR 7551 против прокладки Garlock Gylon 3500

Две плоские прокладки из модифицированного ПТФЭ с кремнезёмным наполнителем закрывают самые тяжёлые задачи герметизации в технологических установках: Garlock Gylon 3500 и IDT UNIFLUOR 7551. По внешнему виду и химической основе они почти не различаются, поэтому при выборе фланцевые прокладки для химически агрессивных, криогенных и кислородных сред решающими оказываются цифры, а не рекламные описания.

Материал, устройство и основные отличия

Обе марки построены на двуосно ориентированном ПТФЭ с наполнителем из диоксида кремния. Наполнитель повышает механическую прочность и, что важнее, сдерживает холодную текучесть, которая ограничивает ненаполненный ПТФЭ под нагрузкой затяжки. Отличия начинаются в технологии формования и в сертифицированных границах применения.

IDT UNIFLUOR 7551

Высококачественный уплотнительный материал на основе двуосно ориентированного ПТФЭ с наполнителем из диоксида кремния. Обладает высокой химической стойкостью во всём диапазоне pH, хорошей механической прочностью и повышенной сопротивляемостью холодной текучести. Применяется с сильными кислотами (кроме фтористоводородной), а также с топливом, паром и хлором.

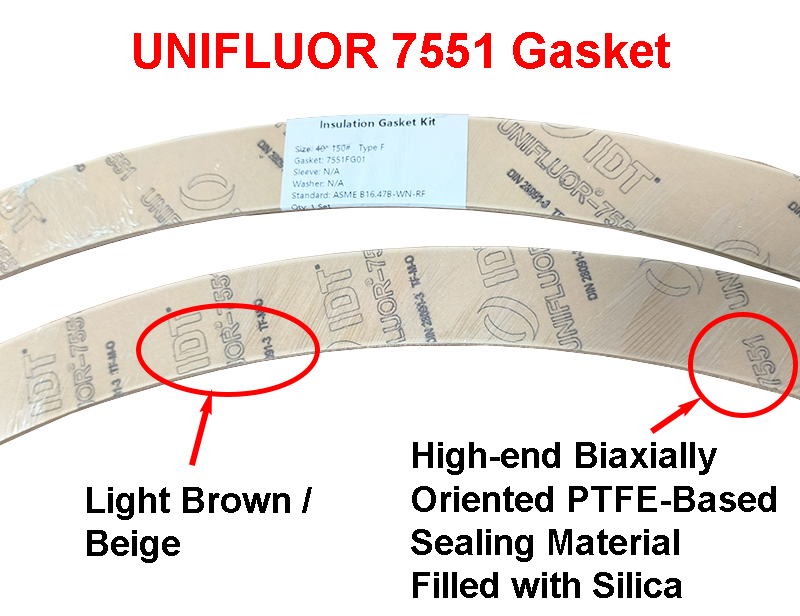

Прокладка Unifluor 7551: двуосно ориентированный ПТФЭ с наполнителем из диоксида кремния

Материал не содержит асбеста, работает от -200 °C до +250 °C в непрерывном режиме с кратковременными пиками до +260 °C и выдерживает давление до 80 бар при толщине 2 мм. Сертификаты FDA, BAM и Германишер Ллойд распространяются на криогенные среды, высокоагрессивные химикаты и кислород высокой чистоты. Типичные отрасли — нефтехимия, фармацевтика и пищевое производство, судостроение, энергетика, разделение воздуха.

Garlock Gylon 3500

Garlock Gylon 3500 выпускается в виде листа из модифицированного ПТФЭ с кремнезёмным наполнителем, получаемого прессованием. Кремнезём удерживает нагрузку затяжки после сборки, сопротивляясь ползучести обычного ПТФЭ. Диапазон — от -268 °C до +250 °C с кратковременным повышением до +260 °C, давление до 1200 psi (около 83 бар) при толщине 1.6 мм. Подходит для сильных кислот (кроме фтористоводородной), растворителей, углеводородов, пара и хлора.

Прокладка Gylon 3500: модифицированный ПТФЭ с кремнезёмным наполнителем

В число подтверждений входят FDA, ABS (Американское бюро судоходства) и USDA, поэтому эту марку применяют на судах, в пищевой и фармацевтической отраслях и на химических производствах.

Сравнение: состав, технология и пределы применения

При одинаковой химической основе различия определяются технологией формования и сертифицированными границами применения.

Прокладки Unifluor 7551 и Gylon 3500: состав, пределы и сертификаты

Как выбрать между двумя марками

Геометрия фланцевого соединения задаёт чистоту поверхности, нагрузку затяжки и класс давления, которые должен выдерживать уплотнительный элемент; поэтому трубные фланцы подбирают вместе с маркой листового материала.

• Нижний температурный предел — для жидкого азота (-196 °C) и СПГ (-162 °C) достаточно -200 °C у IDT UNIFLUOR 7551; для жидкого водорода (-253 °C) и жидкого гелия надёжнее Gylon 3500 с пределом -268 °C.
• Верхний температурный предел — IDT UNIFLUOR 7551 рекомендован для непрерывной работы до 200 °C с кратковременными пиками до 260 °C, Gylon 3500 держит 250 °C в непрерывном режиме; практическая разница невелика.
• Давление — 80 бар при 2 мм против 83 бар (1200 psi) при 1.6 мм. По этому параметру материалы практически равны, а соединение чаще всего ограничивает класс фланца.
• Специальные сертификаты — наличие сертификата BAM у IDT UNIFLUOR 7551 важно для кислорода высокой чистоты, оксида этилена и других взрывоопасных сред.
• Фтористоводородная кислота — оба материала содержат диоксид кремния и не выдерживают HF. В таких средах назначают ненаполненный ПТФЭ или прокладки с углеволоконным наполнителем.
• Пищевой и фармацевтический контакт — обе марки имеют подтверждение FDA; у Garlock Gylon 3500 дополнительно есть USDA и более длительная практика применения в фармацевтике.

Коротко: Gylon 3500 выбирают, когда определяющими становятся нижний температурный предел и опубликованные данные по сохранению момента затяжки; IDT UNIFLUOR 7551 — когда для кислорода или оксида этилена требуется сертификат BAM. По химической стойкости, диапазону pH и пищевому контакту материалы практически равны.

Часто задаваемые вопросы

Какую прокладку выбрать для жидкого водорода?

Garlock Gylon 3500: её нижний предел составляет -268 °C, тогда как IDT UNIFLUOR 7551 ограничен -200 °C. Для жидкого азота и СПГ подходит любая из двух марок.

Выдерживают ли эти материалы фтористоводородную кислоту?

Нет. Обе прокладки содержат диоксид кремния, который не работает в HF. В таких средах применяют ненаполненный ПТФЭ или прокладки с углеволоконным наполнителем.

Какая марка лучше подходит для кислорода высокой чистоты?

IDT UNIFLUOR 7551 — на него оформлен сертификат BAM для кислородной службы. Тот же сертификат служит подтверждением соответствия для оксида этилена и других взрывоопасных сред.

Можно ли использовать обе прокладки в контакте с пищевыми продуктами?

Да, обе марки имеют подтверждение FDA. У Garlock Gylon 3500 дополнительно есть USDA и более длительная история применения в фармацевтике.

Насколько материалы различаются по сохранению момента затяжки?

Обе марки хорошо сопротивляются холодной текучести. Garlock Gylon 3500 получают прессованием с кремнезёмным наполнителем, и на практике его нередко принимают за ориентир по сохранению момента затяжки.
