Как отличить изоляционные прокладки типа E от типа F

Изоляционные прокладки типа E и типа F выполняют одну задачу: разрывают электрическую цепь во фланцевом соединении, чтобы электрохимическая коррозия не распространялась между его частями. Взаимозаменяемыми они не являются. У типа E есть отверстия под болты, у типа F — цельное кольцо между уплотнительными поверхностями. Тип выбирают по классу давления, температуре, диаметру и частоте разборки, и то же правило действует для фланцевые прокладки в комплекте.

Чем отличаются конструкции типа E и типа F

Прокладка типа E имеет равномерно расположенные отверстия под болты. Шпильки проходят сквозь саму прокладку, поэтому прокладка, изоляционные втулки и шайбы образуют один блок, который устанавливается целиком и не смещается после затяжки.

Изоляционная прокладка типа E: отверстия под болты

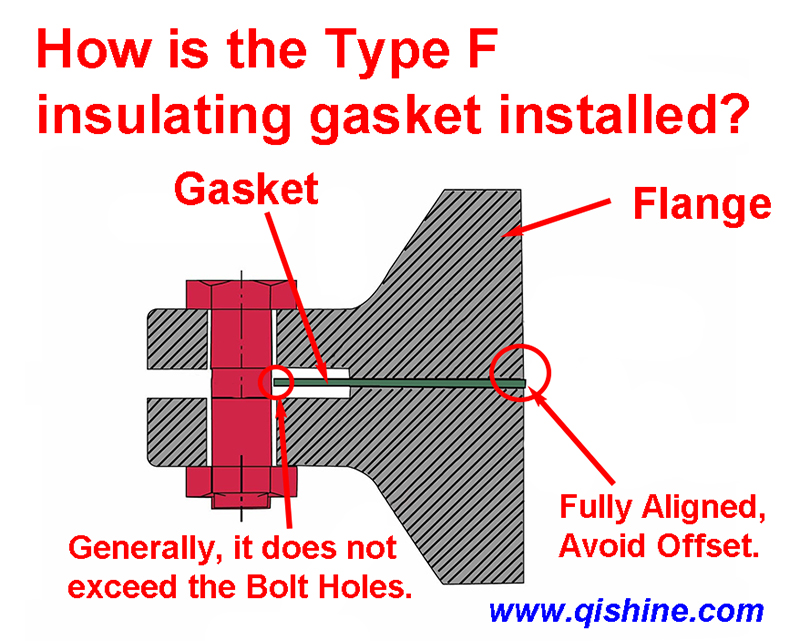

Прокладка типа F отверстий не имеет. Это цельное кольцо, зажатое между уплотнительными поверхностями двух трубные фланцы, при этом каждая шпилька отделена от прокладки собственной изоляционной втулкой и шайбами. Цельное кольцо распределяет нагрузку уплотнения равномерно по окружности.

Изоляционная прокладка типа F: цельное кольцо без отверстий

Таблица 1. Сравнение признаков изоляционных прокладок типа E и типа F. Итоговую конфигурацию подтверждают по чертежу фланца.

Эксплуатационные свойства и компромиссы

Универсально лучшего варианта нет. Отверстия типа E ускоряют сборку и центрируют прокладку, но при очень высоком давлении становятся зонами концентрации напряжений, а прокладка должна точно совпадать с окружностью болтов.

• Тип E — мало деталей, быстрый монтаж, втулки не выравнивают отдельно; удобен при малом шаге болтов.
• Тип E — ограниченная гибкость и более высокая стоимость оснастки для нестандартных отверстий.
• Тип F — цельное кольцо распределяет давление уплотнения равномерно и допускает небольшие отклонения соосности.
• Тип F — шпильки, втулки и шайбы ставят отдельно, монтаж занимает больше этапов и требует осевого пространства.

На практике выбор определяют давление и доступ к соединению. Тип F уверенно работает в классе 900 и выше, а тип E выигрывает по скорости там, где соединение часто разбирают для осмотра.

Выбор по условиям эксплуатации

Сначала сопоставляют тип прокладки с режимом работы, затем с доступным пространством.

• Тип E: рабочее давление до класса 600, стандартное расположение отверстий, компактные соединения насосов и теплообменников, узлы, разбираемые несколько раз в год.
• Тип E: агрессивные среды, где быстрый монтаж сокращает время нахождения соединения открытым.
• Тип F: класс 900 и выше, рабочая температура выше 200 °C, диаметры DN300 и выше.
• Тип F: нестандартные отверстия, виброопасные линии на патрубках компрессоров и крупных насосов, соединения, не разбираемые годами.

В любом случае материал прокладки должен соответствовать среде. PTFE, модифицированный фенольный состав и резиновые композиты покрывают большинство задач, а выбор определяют химические свойства среды.

Монтаж и проверка изоляции

• Очистка и осмотр: уплотнительные поверхности и прокладка не должны иметь царапин, ржавчины и частиц.
• Установка без усилия: совместите отверстия типа E или ровно усадите кольцо типа F; не забивайте шпильки молотком.
• Затяжка равномерно крест-накрест, конечный момент достигается за несколько проходов.
• Проверка изоляции: после затяжки измерьте мегомметром, сопротивление в соединении должно превышать 1 МОм.

Повторяйте измерение после каждой перетяжки: втулки дают усадку под нагрузкой, а шайбы могут сместиться. Показание ниже 1 МОм — повод разобрать соединение и осмотреть его до опрессовки.

Вопросы и ответы

Чем отличается прокладка типа E от типа F?

У типа E есть отверстия, просверленные под окружность болтов конкретного фланца, у типа F — цельное кольцо без отверстий. Прокладка, надеваемая на шпильки, относится к типу E, замкнутое кольцо между поверхностями — к типу F.

Можно ли применять тип E и тип F на одном фланце?

Нет. Отверстия типа E сверлят под определённую окружность болтов, поэтому прокладка не подойдёт к фланцу с другим расположением отверстий. Тип F без втулок оставит шпильки связанными с фланцем.

Какое сопротивление изоляции должно быть в готовом соединении?

Более 1 МОм, измерено мегомметром после затяжки. Более низкое значение указывает на повреждённую втулку, смещённую шайбу или частицы, замыкающие поверхности.

Какой материал прокладки применять при высокой температуре?

Модифицированные фенольные составы закрывают типовые задачи, а PTFE и резиновые композиты выбирают по стойкости к среде. Материал сопоставляют с температурой линии и свойствами среды.

Зачем типу F изоляционные втулки?

Без втулок шпильки касаются обоих фланцев и замыкают электрическую цепь. Втулки и шайбы изолируют стержень шпильки, головку и гайку, сохраняя электрический разрыв.
