Как следует затягивать болты фланца?

Затяжка фланцевых болтов зависит от последовательности, а не от силы. При правильной затяжке прокладка сжимается равномерно и соединение остается герметичным; при затяжке наугад появляются утечки или разрушение под нагрузкой. Трехэтапная методика 30-60-100% применяется к большинству фланцевых прокладок и именно ее инспекторы хотят видеть в протоколе монтажа.

Почему важна последовательность затяжки

Фланцевое соединение держится на сжатии одной прокладки между двумя жесткими поверхностями. Нагрузка от болтов должна передаваться на прокладку равномерно, и практически единственный способ добиться этого — затягивать крест-накрест и в несколько этапов. При затяжке по кругу сначала нагружается одна сторона, и последствие проявляется сразу.

• Неравномерное сжатие оставляет локальную необратимую деформацию и пути утечки, особенно при высоком давлении или температуре.
• Коробление поверхности фланца дает концентрацию напряжений и неровную уплотнительную поверхность, ремонт затрудняется.
• Перегруженные болты несут нагрузку в 2-3 раза больше расчетной: растяжение, повреждение резьбы или разрушение, остальные оказываются недогружены.
• Неравномерная нагрузка меняет динамику соединения: при вибрации слабые болты ослабевают дальше, выход из строя одного перераспределяет нагрузку на остальные.

Подготовка к затяжке

Монтаж начинается до того, как ляжет первый ключ. Проверьте трубные фланцы: поверхности должны быть параллельны и соосны — перекос распределит нагрузку неравномерно, как бы аккуратно вы ни затягивали болты.

• Выравнивание: обе поверхности параллельны и соосны, соединение не стягивают принудительно.
• Болты и шпильки без повреждений, с целой резьбой и нужной длиной.
• Гайки с совпадающей резьбой, без трещин.
• Прокладка нужного типа, без дефектов, установлена по центру поверхностей.
• Чистота: удалите загрязнения с поверхностей, болтов, шпилек и прокладки.
• Инструмент: откалиброванный динамометрический ключ с зафиксированной датой поверки.

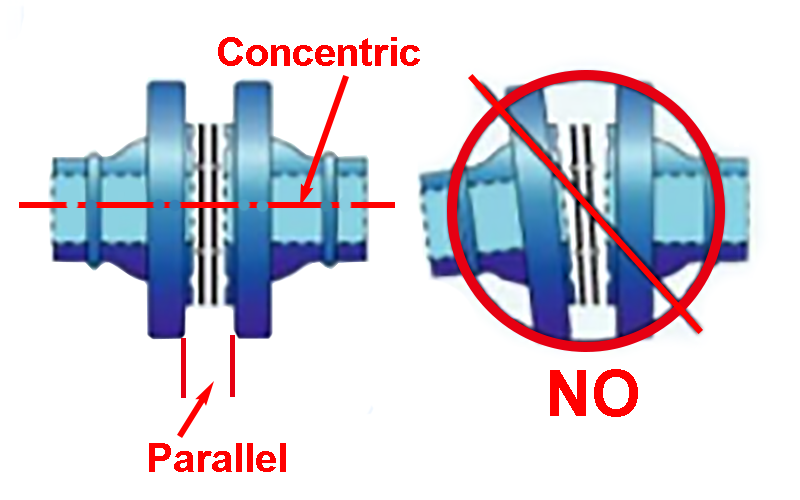

Поверхности фланцев должны быть параллельны и соосны до начала затяжки.

Последовательность крест-накрест и ступенчатый момент

Для стандартного восьмиболтового фланца сначала затягивают болт в положении «12 часов», затем диаметрально противоположный — «6 часов», далее «3 часа» и «9 часа», после чего продолжают по той же диагональной схеме. При другом количестве болтов принцип не меняется: затягивают диагональными парами, сохраняя симметрию нагрузки.

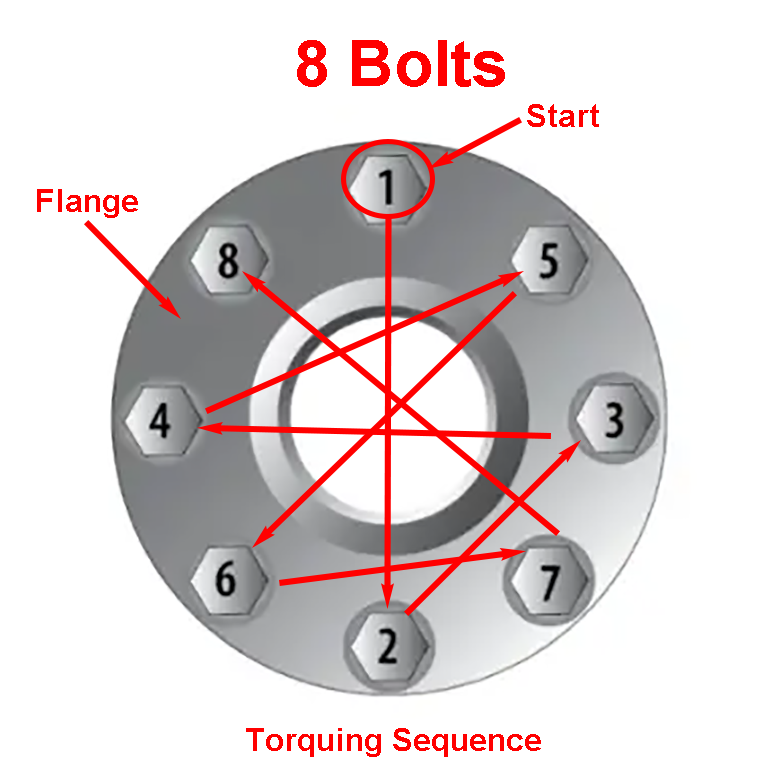

Рисунок 1. Соблюдайте нумерацию диагонального порядка, показанного на схеме.

Таблица 1. Ступени затяжки в последовательности крест-накрест.

• На всех этапах используйте динамометрический ключ; ударный инструмент для задания момента не применяют.
• Для смазанных болтов момент снижают на 15-25%; смазка используется одна и наносится одинаково на все болты.
• Останавливайтесь на заданном значении: перетяжка растягивает болты и деформирует фланец.

Проверка, повторная затяжка и протокол

Затяжка завершена, когда соединение проверено, а работа оформлена документально. Оба шага занимают минуты и предотвращают повторные утечки.

• После окончательного прохода пройдите болты еще раз по схеме крест-накрест и убедитесь, что гайки не проворачиваются.
• Повторно проверьте и подтяните соединение после 24-48 часов работы.
• При высокой температуре может потребоваться повторная затяжка после первого нагрева.
• Для фланцев большого диаметра нужно четыре и более ступеней; в высоконагруженных соединениях гидравлические натяжители дают более равномерную нагрузку на болты.
• Ведите протокол: значения момента, схема последовательности, исполнитель, инструмент и даты поверки.

Вопросы и ответы

Почему затягивают крест-накрест, а не по кругу?

При круговой затяжке сначала сжимается одна сторона прокладки, и поверхности фланцев выходят из параллельности. Схема крест-накрест нагружает противоположные болты по очереди, поэтому прокладка получает равномерное сжатие уже с первого прохода.

Как корректировать момент для смазанных болтов?

Смазка снижает трение в резьбе и под гайкой, поэтому тот же момент дает большее натяжение болта. Снижайте значение на 15-25% и используйте одну смазку для всех болтов.

Когда нужно повторно затягивать фланцевые болты?

После 24-48 часов работы и после теплового цикла, который может снять напряжение с прокладки. При высокой температуре обычно хватает одной повторной затяжки после первого нагрева.

Что фиксируют в протоколе монтажа?

Значения момента, схему последовательности, исполнителя, инструмент и даты поверки. Протокол подтверждает герметичность и упрощает проверки.
