Как определить тип наполнителя по цвету цветовой полосы в спирально-навитой прокладке?

Прочитать цветовую полосу шириной 4 мм на наружном крае спирально-навитой прокладки можно за две секунды, и она сразу показывает наполнитель — главный параметр выбора для фланцевого соединения. То же правило действует для фланцевые прокладки: неправильный наполнитель превращает плановую замену прокладки в утечку, остановку производства или аварию.

Как цветовая полоса кодирует наполнитель

Полосу наносят на наружный край навивки, поэтому она остаётся видимой и после монтажа. Четыре наполнителя покрывают большинство задач для спирально-навитых прокладок ASME B16.20.

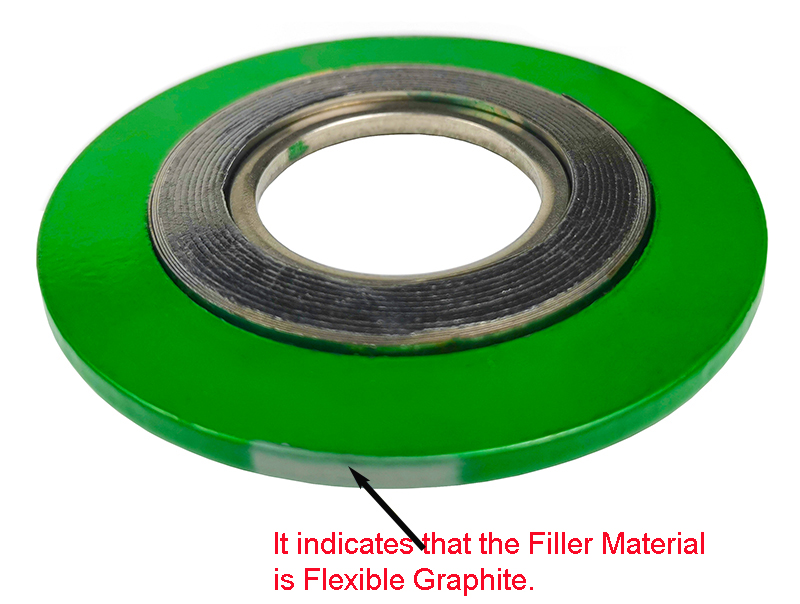

• Серый — гибкий графит (F.G.), для высокотемпературного пара и горячего масла.
• Белый — политетрафторэтилен (PTFE), для сильных кислот и щелочей.
• Розовый — слюдографит (MICA-GRA), для дымовых и других высокотемпературных газов.
• Светло-зелёный — керамическое волокно (CER), для экстремального нагрева, например в мусоросжигательных установках.

Цвета соответствуют естественному оттенку материала, поэтому инженер, знакомый с наполнителями, читает полосу без карточки изделия.

Температурные пределы и рабочие среды

Температурный предел наполнителя задаёт рабочий диапазон уплотнения. Спирально-навитая прокладка зажимается между двумя трубными фланцами: нагрузку держит металлическая навивка, а допустимую температуру определяет наполнитель.

Предельные температуры наполнителей по ASME B16.20. Среда, давление и цикличность нагрева снижают практические пределы.

В прикладных материалах для гибкого графита часто указывают 450 °C, тогда как таблица ASME B16.20 допускает 510 °C. Принимайте меньшее значение как расчётный предел, пока карточка изделия не подтвердит иное.

Как читать полосу на объекте

Этикетки обугливаются, корродируют или отклеиваются; полоса входит в конструкцию прокладки и переживает то, что не переживает бумага. Три проверки занимают меньше минуты.

• Сопоставьте полосу с условиями: серый — пар и горячее масло, белый — агрессивная химия, розовый или светло-зелёный — горячий газ.
• Сверьте температуру среды с пределом наполнителя до монтажа: 260 °C — потолок для PTFE, а при 600 °C нужна керамика.
• Проверьте целостность полосы и отсутствие деформации наружного кольца: повреждённое кольцо меняет усилие посадки.

Если полоса не читается, не угадывайте наполнитель — замените прокладку.

Частые вопросы

Что означает серая полоса на спирально-навитой прокладке?

Серый цвет — это гибкий графит. Такой наполнитель подходит для высокотемпературного пара и горячего масла и по ASME B16.20 работает примерно от -212 °C до 510 °C.

Какой наполнитель выбрать для сильных кислот и щелочей?

Белая полоса — это ПТФЭ. Он стоек к сильным кислотам и щелочям, но предельная температура ограничена 260 °C, поэтому горячие химические среды требуют другого наполнителя.

Можно ли использовать графитовую прокладку при 600 °C?

Нет: предел гибкого графита по ASME B16.20 — 510 °C. При 600 °C выбирают светло-зелёное керамическое волокно, а розовый слюдографит ограничен 590 °C.

Чем розовая полоса отличается от светло-зелёной?

Розовый — слюдографит для дымовых и высокотемпературных газов до 590 °C. Светло-зелёный — керамическое волокно для экстремального нагрева до 1090 °C.
