Китайские поставщики шпилек

QS Fastener: China Suppliers Stud Bolt

Название: Шпильки от китайских поставщиков

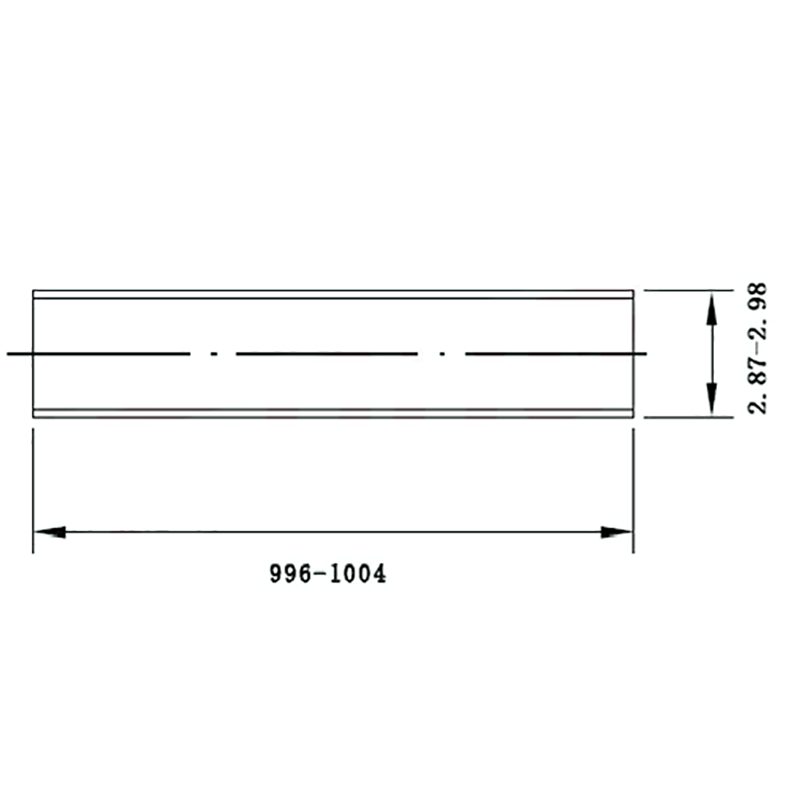

Стандарт: DIN976
Материал: SS316
Размер: M3
Длина: 1000 мм
Поверхность: Натуральный цвет

количество

отправить контакт

добавить в корзину

Как старший инженер по крепежным изделиям, я часто выбираю материалы не только по марке стали, но и по реальным эксплуатационным характеристикам в агрессивных условиях. Когда моя команда оценивает китайских поставщиков критически важных крепежных компонентов, при выборе шпильки необходимо учитывать баланс между коррозионной стойкостью, механической надежностью и долгосрочной стоимостью. Шпилька M3 SS316, изготовленная в соответствии со стандартом DIN976, является ярким примером того, как материаловедение обеспечивает долговечность в полевых условиях.

Этот полностью резьбовой стержень изготовлен из высококачественной нержавеющей стали SUS316, которую я предпочитаю стали 304 (S30400) для работы в средах с хлоридами, кислотами или при повышенных температурах. Хотя обе стали являются аустенитными и имеют схожее содержание хрома (18–20% против 17–19%), болт M3 SS316 выигрывает за счет добавления 2,0–3,0% молибдена и немного более высокого содержания никеля (10–14% против 8–11%). Вот инженерные данные, на основе которых я составил спецификацию:

1. Устойчивость к точечной и щелевой коррозии – В 3,5% растворе NaCl при 25°C испытания на критическую температуру точечной коррозии (CPT) по стандарту ASTM G48 показывают 15°C для стали 304 и 30°C для болта M3 SS316. Эквивалентное число стойкости к точечной коррозии (PREN = %Cr + 3,3%Mo + 16%N) достигает 24–26 для стали SS316 по сравнению с всего лишь 18–19 для стали 304. В полевых условиях на фланце башни морской ветряной турбины с использованием болта M20 SS316 ржавчина не образовалась через пять лет, в то время как в предыдущей партии стали 304 за 18 месяцев образовалась точечная коррозия глубиной 0,3 мм.

2. Порог коррозионного растрескивания под воздействием хлоридов (КРР) – испытания по стандарту ASTM G123 показывают, что болт 304 растрескивается в течение 50 часов в кипящем 45% растворе MgCl₂, в то время как болт из нержавеющей стали SS316 не растрескивается после 500 часов в идентичных условиях. В нефтехимическом теплообменнике с концентрацией Cl⁻ ≈150 ppm при 120 °C болты из нержавеющей стали SS316 оставались целыми после восьми лет эксплуатации; болты 304 потребовали полной замены через три года.

3. Высокотемпературная прочность и сопротивление ползучести – При 538°C допустимое напряжение по стандарту ASME составляет 88 МПа для стали 304 по сравнению со 103 МПа для болта-шпильки из нержавеющей стали SS316. Предел прочности при ползучести в течение 1000 часов при 538°C составляет 55 МПа для стали 304, но 75 МПа для болта-шпильки из нержавеющей стали SS316. Это делает ее предпочтительным выбором для труб химических печей и сальников паровых турбин, работающих в диапазоне температур 450–600°C.

4. Коррозионная стойкость в кислотной среде – В 5% H₂SO₄ при 80°C скорость коррозии снижается с 0,6 мм/год (304) до 0,1 мм/год для болта из нержавеющей стали SS316. В 1% уксусной кислоте с 200 ppm Cl⁻ скорость составляет 0,18 мм/год для стали 304 и всего 0,02 мм/год для болта из нержавеющей стали SS316 – это критически важное преимущество для фланцев фармацевтических реакторов.

5. Низкотемпературная ударная вязкость – Обе марки сохраняют значения ударной вязкости по Шарпи ≥100 Дж при –196°C, но молибден в нержавеющей стали SS316 подавляет осаждение σ-фазы, предотвращая охрупчивание при длительной эксплуатации в трубопроводах СПГ (–162°C), что подтверждено повторной проверкой.

Инженерный вывод: В условиях эксплуатации, когда концентрация Cl⁻ составляет ≥50 ppm при температуре ≥60°C, или при воздействии кислых сред и длительных нагрузок, шпилька M3 из нержавеющей стали SS316 обеспечивает в три-пять раз больший срок службы, чем шпилька из стали 304. Шток длиной 1000 мм, окрашенный в натуральный цвет, обладает высокой прочностью, не подвержен коррозии и может быть при необходимости нарезан на двухсторонние шпильки или полностью резьбовые стержни для гибкой установки и эксплуатации без технического обслуживания. Для закупочных групп, работающих с китайскими поставщиками, я рекомендую использовать эту шпильку в качестве базового варианта для коррозионно-активных, высокотемпературных или криогенных условий эксплуатации – общая стоимость владения неизменно выше при использовании стали SS316.
Для получения подробных сертификатов размеров или протоколов испытаний по конкретной партии, свяжитесь напрямую с вашими предпочтительными китайскими поставщиками болтов.
