Примеры применения крепежа из никелевого сплава Incoloy 901 в нефтегазовой отрасли

Крепёж Incoloy 901 применяют в болтовых соединениях нефтегазовой отрасли, где одновременно действуют нагрев, давление и агрессивная среда. Сплав относится к стареющим никелево-железным маркам и сохраняет прочность после длительной работы, но герметичность соединения обеспечивают совместимые фланцевые прокладки.

Что даёт Incoloy 901 в болтовом соединении

Incoloy 901 — аустенитный стареющий сплав на основе Fe-43Ni-12Cr с добавками титана и алюминия, небольшим содержанием бора и низким углеродом. Прочность даёт метастабильная дисперсная фаза γ" [Ni3(Ti, Al)], а алюминий замедляет её превращение в η-Ni3Ti при длительной работе.

Примечание: значения в процентах; железо — остальное.

При выборе сплава для крепежа в первую очередь проверяют следующие данные.

• Химический состав: никель 40.0–45.0%, хром 11.0–14.0%, молибден 5.0–7.0%, титан 2.35–3.10%, бор 0.010–0.020%.
• Рабочий диапазон: высокие предел текучести и прочность на длительное разрушение ниже 650 °C, хорошая стойкость к окислению ниже 760 °C.
• Структура: стареющее состояние остаётся стабильным после длительной выдержки, поэтому марка считается зрелой для крепёжных применений.

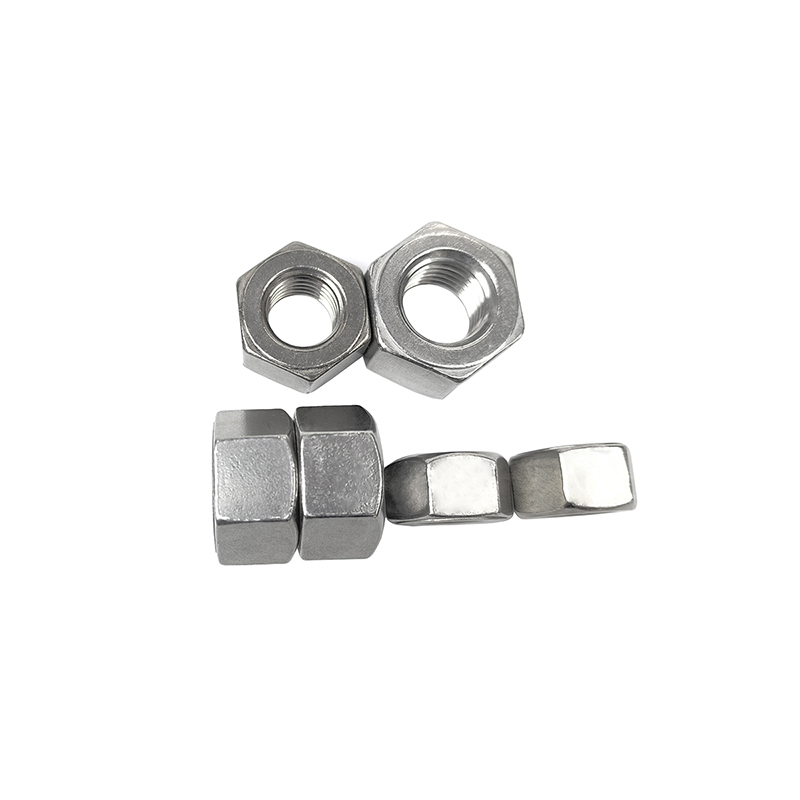

• Изделия: шпильки, гайки повышенного размера под ключ и механически обработанный крепёж для устьевого оборудования, коллекторов и технологических соединений.

Где применяют крепёж Incoloy 901

Сплав оправдан там, где коррозия и горячая прочность определяют межремонтный ресурс, а соединения строят на трубных фланцах того же класса.

• Устьевое оборудование — крепёж, работающий в агрессивной нефти и газе на устье скважины.
• Системы подготовки и транспорта — трубные соединения при перемещении жидкостей и газов, рассчитанные на длительную работу при высокой температуре в агрессивной среде.
• Оборудование НПЗ и газовых установок — арматура, трубопроводы и сосуды под давлением, где термостойкость поддерживает работу ответственного крепежа.

Во всех случаях крепёж, прокладку и фланец подбирают как единый комплект: герметичность соединения определяется самым слабым элементом.

Как проверяют коррозионную стойкость

Для Incoloy 901 обычно сочетают несколько методов, чтобы оценить сплав и в рабочих, и в ускоренных условиях.

• Ускоренная коррозия — испытание в соляном тумане для имитации морской или промышленной атмосферы и оценки стойкости в хлоридных средах, а также погружение в кислотные или щелочные растворы для общей коррозии и коррозионного растрескивания под напряжением.
• Электрохимические методы — поляризационные кривые для оценки коррозионного поведения и пассивации, электрохимическая импедансная спектроскопия (ЭИС) на разных частотах для скорости коррозии и защитных свойств.
• Длительное погружение — образцы выдерживают в реальных производственных средах, получая данные о свойствах материала во времени.
• Механические испытания после выдержки — растяжение для определения предела текучести и удлинения, ударные испытания для оценки вязкости при повышенной температуре.

Результаты этих испытаний определяют, можно ли выпускать партию крепежа в заданную эксплуатацию, и служат протоколом для последующих проверок.

Частые вопросы

Какова максимальная рабочая температура крепежа из Incoloy 901?

Ниже 650 °C сохраняются высокие предел текучести и прочность на длительное разрушение, ниже 760 °C — хорошая стойкость к окислению; выше этих пределов оба показателя уточняют дополнительно.

Как проверяют коррозионную стойкость Incoloy 901?

Соляной туман и погружение в кислоту или щёлочь дают ускоренную оценку, поляризационные кривые и ЭИС — электрохимические данные, а длительное погружение с последующими испытаниями на растяжение или удар показывает последствия выдержки.

Какие элементы обеспечивают прочность Incoloy 901?

Титан и алюминий формируют метастабильную дисперсную фазу γ" [Ni3(Ti, Al)], а алюминий замедляет её превращение в η-Ni3Ti, поэтому упрочнение сохраняется при длительной работе.

Какие механические значения указывать для крепежа из Incoloy 901?

Типовые значения: Rm 1034 Н/мм², Rp0.2 689 Н/мм², A5 12%; для ответственных соединений запрашивают результаты по конкретной плавке из сертификата на материал.
