6 распространенных типов фитингов для труб: подробное описание

Трубные фитинги делают четыре дела: разделяют поток, меняют диаметр, разворачивают направление и глушат конец. Правильный выбор — тройник, переходник, отвод или заглушка — удерживает перепад давления, эрозию и напряжения, и та же логика действует в каждом стыке нитки, включая фланцевые прокладки, уплотняющие болтовые соединения.

Тройники и переходники: ветки и смена диаметра

Тройник разделяет или сводит поток через отвод под 90°. Равнопроходный тройник держит все три патрубка одного диаметра; переходной тройник уменьшает или увеличивает отвод относительно прохода. В перемычке ждите сложного напряжённого состояния — классическая точка концентрации напряжений, которую часто усиливают.

• Отвод от магистрали — ветка на здание или технологический блок.
• Точки приборов — манометры и термометры от основного прохода.
• Спринклерные сети и ввод реагентов в технологическую линию.

Переходник соединяет трубы разных диаметров. Концентрический переходник симметричен оси — базовый вариант для вертикальных участков и там, где важна выверка по верху или низу. Эксцентрический переходник имеет плоскую сторону: плоский верх не даёт газу скапливаться в горизонтальных газовых линиях, плоский низ — жидкости застаиваться на всасывании насоса и других жидкостных линиях.

• Плавные переходы снижают турбулентность и потери давления против резкой смены диаметра.
• Всасывание и нагнетание насоса — подгонка трубы к патрубку насоса.
• Прямые участки до и после расходомеров и приборов.

Оба фитинга меняют расход и скорость — подбирайте их под технологический режим, а не под ближайшую позицию каталога.

Отводы: 180°, 90° и 45°

Отвод 180° разворачивает поток в виде буквы U. Длинный радиус — около 1.5D — даёт меньше сопротивления и эрозии; короткий радиус 1.0D бережёт место ценой больших потерь давления. U-образные участки работают и как компенсаторы температурных расширений, и ими же маршрутизируют трубные пучки котлов и теплообменников.

Отвод 90° — рабочая лошадь. Длинный радиус R=1.5D — базовый, короткий R=1.0D — для тесных мест, прямые концы (тангенты) облегчают сварку. Резьбовые и раструбные отводы различают по типу соединения. Короткий радиус дороже по потерям давления и износу стенки, а отводы — объект внимания при расчёте опор и анализе напряжений.

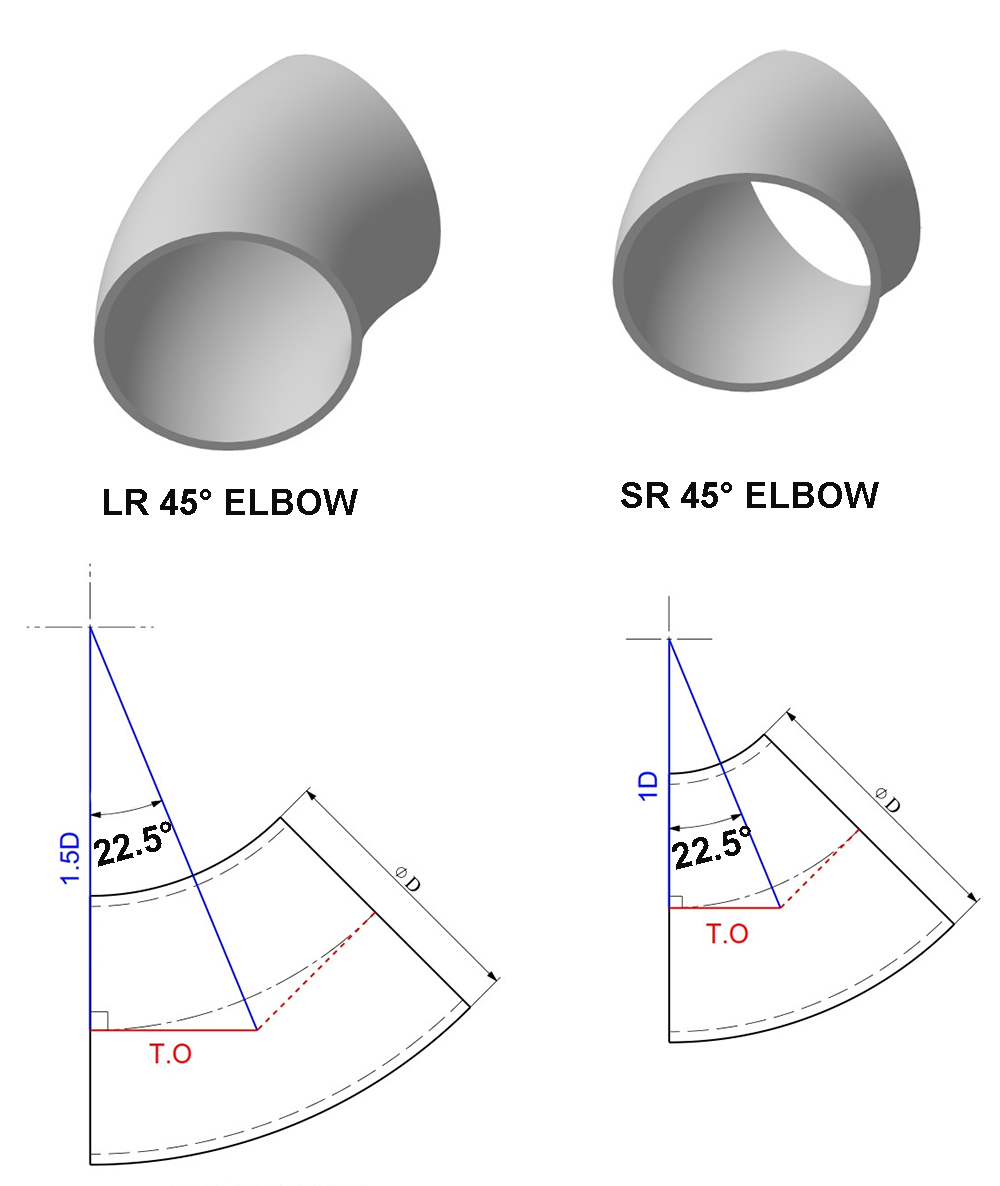

Отвод 45° разворачивает мягко: меньше сопротивления и ударной силы, чем у 90°, меньше вибрации и гидроудара — поэтому ими выводят нагнетания насосов и линии пульпы и гранул. Два отвода 45° порой заменяют один 90° для плавного поворота или малого смещения трубы.

Заглушки, фланцы-заглушки и выбор

Заглушки глушат линию постоянно или временно. Заглушки под стыковую сварку — полусферические или эллиптические — хорошо держат давление и остаются постоянными; резьбовые снимают для обслуживания и приборных отводов; раструбные годятся для малого диаметра. Если глушение должно открываться, накладка между трубные фланцы даёт надёжную повторно используемую отсечку на концах труб и патрубках оборудования.

• Глушение тупиков, зарезервированных под расширение.
• Защита патрубков оборудования при транспортировке и консервации от мусора и погоды.
• Временная изоляция после снятия приборов или вентилей, а также концы продувочных и сбросных линий.

Таблица 1. Шесть типовых трубных фитингов: функция, черта, применение.

Подбор фитинга — это среда, давление, температура, скорость, компоновка, будущее обслуживание и цена вместе. В ответственных нагруженных точках соблюдайте применимые нормы проектирования и проверяйте сертификаты материалов, как для любой детали под давлением.

Частые вопросы

Когда брать переходной тройник вместо переходника?

Переходной тройник отводит поток на 90° и за один фитинг меняет диаметр — удобно, когда от магистрали уходит меньшая ветка. Если сама магистраль меняет диаметр без отвода, ставьте переходник.

Чем отличаются отводы длинного и короткого радиуса?

Длинный радиус гиба — 1.5D, короткий — 1.0D. Длинный даёт меньше потерь давления и эрозии; короткий бережёт место, но добавляет потери и износ на повороте.

Почему на всасывании насоса ставят эксцентрический переходник плоской стороной вниз?

Плоская сторона решает, что будет скапливаться: плоский верх держит газ в горизонтальных газовых линиях, плоский низ — жидкость в жидкостных линиях, например на всасывании насоса.

Чем заглушка отличается от фланца-заглушки?

Заглушка приваривается или навинчивается на конец трубы; фланец-заглушка стягивается болтами между трубными фланцами и открывается для обслуживания или будущих врезок. Сварные заглушки постоянны и надёжно держат давление.

Почему отводы 45° снижают гидроудар?

Более плавный поворот слабее бьёт по стенке трубы, поэтому скачки давления на нагнетании насоса и подобных точках мягче, чем с отводом 90°.
